1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD

MOQ: negocjować
Cena £: negotiate
Standardowe Opakowanie: Karton
Okres dostawy: 16
Metoda płatności: L/C TT D/P
Wydajność dostaw: 10000szt
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Guangdong, Chiny
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Numer modelu
TXW130023B1
Temperatura robocza:
-20+70
Układ pikseli:
Pasek RGB
Wielkość:
1.3
Temperatura pracy:
26,2*29,22*1,46
Element napędowy:
Aktywna matryca TFT
Interfejs LCM:
Interfejs MCU 8-BITOWY
Stopnie lumenów:
450 cd/m²
Podkreślić:

1.3 cali LCD kwadrat

,

LCD kwadratowy Full Color 450 cd/m2

,

Panel wyświetlania TFT LCD Full Circle

Opis produktu

10,3-calowy kwadrat240x240współczynnik pełnobarwnego wyświetlacza TFT LCDzMCUInterfejs

1Moduł LCD TFT o pojemności 0,3 cala, 450 cd/m2 IPS 65K w pełnym kolorze 3.2V z sterownikiem ST7789V



MCU to serial chip to wielofunkcyjny chip, który może konwertować sygnały interfejsu MCU na sygnały seryjne do łączenia urządzeń zewnętrznych i osiągania komunikacji z nimi.MCU do układu seryjnego ma zalety szybkiej prędkości transmisji, niskie zużycie energii i łatwość użytkowania, mogą być stosowane w takich scenariuszach zastosowań, jak sprzęt komputerowy, urządzenia gospodarstwa domowego i sterowanie przemysłowe.



Moduł wyświetlania LCD TFT o pojemności 1,3 cala to 12-czołowy ekran wyświetlania z silnikiem MCU.Dlatego, każdy węzeł jest stosunkowo niezależny i może być ciągle sterowany, co nie tylko poprawia szybkość reakcji wyświetlacza, ale także umożliwia precyzyjne sterowanie.Wielkość punktu wyświetlania wynosi 240 * 240, z dwoma trybami wyświetlania: poziomym wyświetlaczem i pionowym wyświetlaczem. Kierunek wyświetlacza można regulować. Napięcie robocze tego modułu wynosi 3,2 V; sterownik IC jest ST7789,i rozmiar powierzchni wyświetlania wynosi 23.4 * 23,4 mm; rozmiar modułu TFT 26,2 * 29,22 * 1,46 mm.





Cechy



Pozycja Zawartość
Numer części

TXW130023B1
Rozmiar LCD 1.3 cala ((Diagonalna)
Tryb wyświetlania Zazwyczaj czarny
Rozstrzygnięcie 240 ((H) RGB x 240 ((V)
Wskazówka 00,0975 (H) x 0,0975 ((V) mm
Obszar aktywny 23.4 ((H) x 23,4 (V) mm
Rozmiar modułu

26.2*29.22*1.46mm
Układ kolorystyczny RGB Pas pionowy
Interfejs

MCU 8 BIT Interfejs
IC napędu ST7789
Światłość 450cd/m2
Kierunek widzenia Wszystkie widoki, IPS

Światła LED z podświetlenia

 2 białe diody LED
Wykonująca temp. -20°C ~ + 70°C
Temperatura przechowywania. -30°C~+80°C

Liczba pinów Lcm

12 pinów











Rysunek





1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 0







1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 1









TFTCharakterystyka prądu stałego
Charakterystyka
Symbol
Min.
Typowy.
Max, proszę.
 Jednostka
Uwaga:
napięcie zasilania dla (DC/DC)
VDD
2.5
2.8
3.3
 V
Brama TFT ON napięcie
VGH
12
 - Tak.
18
V
*1,*2
TFT Gate OFF Voltage
VGL
 -10 - Tak. -7 V
*1,*2
TFT Powszechne napięcie
Vcom
 -2 - Tak. 5 V
*3







Charakterystyka jednostki światła tylnego
System oświetlenia tylnego to typ oświetlenia krawędziowego z dwoma białymi diodami LED.
przedstawione w poniższych tabelach.

Charakterystyka
Symbol
Min.
Rodzaj
Max, proszę.
Jednostka
Uwaga:
Włókno przednie
VF
5.6
- Tak.
6.4
V
 - Tak.
Prąd prądowy
Ja...F
- Tak.
40
- Tak.
mA
 - Tak.
Światłość ((Z LCD)
Lv
- Tak.
700
- Tak.
cd/m2
 - Tak.
Czas trwania diody
N/A
- Tak.
30,000
- Tak.
Kr.
Uwaga 1



Uwaga:
(1) Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności przy
Ja...L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.







Opis funkcji modułu
1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 2

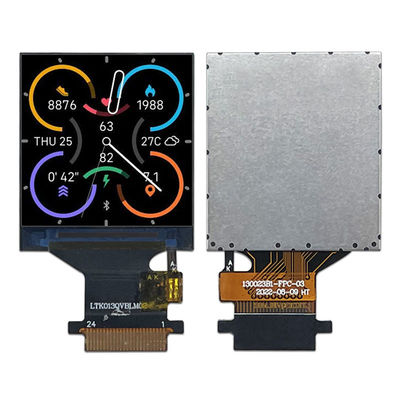

Obraz produktu
1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 3
1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 4
1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 5Sprawdzanie niezawodności
Nie, nie, nie.
Element testowy
Warunki badania
Uwaga:
1
Wysokiej temperatury
+70°C / 96H
1Badanie funkcjonalne jest w porządku.
Brakujący segment, krótki,
niejasny segment
Nie wyświetla się, wyświetla się nieprawidłowo
i ciekłych kryształów
Nie jest dozwolone.
2Nie ma niskich.
bąbelki temperatury, zamknięcie końcowe
Uwolnij się i upadnij, układ tęczy.
2
Niższe temperatury
-30°C / 96H
3
Wysoki Tempe.
+60°C / 96H
4
Niski Temper.
-20°C / 96H
5
Wysoka temperatura
/Zachowanie wilgotności
50°C x 90%RH / 96H
6
Wstrząs cieplny i chłodny
Stan statyczny,- 30°C(30 minut.)~ 60°C
(30 minut.),50 cykli







Urządzenia i certyfikaty



1.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 61.3-calowy LCD inteligentny ekran wyświetlania noszonego kwadratowy panel wyświetlania IPS TFT LCD 7



Podsumowując, ekran TFT kwadratowy, znany również jako ekran LCD kwadratowy, jest uniwersalnym i wydajnym produktem odpowiednim do różnych zastosowań i scenariuszy.zaawansowane funkcje, a najwyższa wydajność sprawiają, że jest popularnym wyborem dla firm i osób poszukujących najwyższej klasy wyświetlacza.Wybierz Square TFT Display od TXWEI i doświadcz przyszłości technologii wyświetlania.



Znaków:

3.95 cali kwadratowy wyświetlacz TFT,

Ekran LCD w pełnym kolorze ODM,

kwadratowy ekran tft 400cd/m2
