Wyświetlacz LCD TFT 480*480 Dot Round z interfejsem ST7701S RGB 18 BIT

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

Wyświetlacz LCD TFT 480*480 Dot Round z interfejsem ST7701S RGB 18 BIT

MOQ:	negocjować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW210001B0

Układ pikseli:

Pasek RGB

Stopnie lumenów:

450 cd/m²

Rozstaw pikseli (szer.*wys.):

0,111*0,111

Temperatura robocza:

-30+80

Rodzaj LCD:

Normalnie czarny

Liczba pikseli:

480*3RGB(wys.)X480(pion.)

Wielkość:

Podkreślić:

Wysokiej rozdzielczości okrągły LCD TFT 2

1 cala

Okrągła konfiguracja TFT LCD

Opis produktu

20,1-calowy okrągły LCD TFT,okrągłeOpis TFT LCD 2,1"

Tianxianwei TXW210001B0 to okrągły moduł TFT LCD o przekątnej 2,1 cala i rozdzielczości 480 * 480 pikseli.Zawiera funkcje sterownika i sterownika IC, obsługuje interfejs RGB 18 BIT i ma zakres napięcia zasilania (VDD) od 2,8 V do 3,3 V, z typową wartością 3 V

Moduł TFT LCD TXW210001B0 jest w trybie okrągłym o jasności 450 nitów (typowa wartość).Może działać w temperaturze od -20 °C do +70 °C; jego zakres temperatury przechowywania wynosi od -30 °C do +80 °C. Ten 2,1-calowy moduł TFT LCD jest szeroko stosowany w inteligentnych urządzeniach domowych, inteligentnych pilotażach zdalnych, inteligentnych przełącznikach obrotowych, edukacji dzieci,instrumenty medyczne, inteligentne połączenia między samochodami i inne produkty.

Produkt:	Okrągły LCD TFT o średnicy 2,1 cala	Rozstrzygnięcie:	480*480 kropek
Interfejs:	RGB 18 BIT	Ekran dotykowy:	bez
W kierunku widzenia:	IPS (80/80/80/80)	System sterowania:	ST7701S
Numer szpilki:	40 szpilów	Wielkość modułu:	56.1859.712.2mm
Obszar aktywny:	53.28mm Średnica	Połączenie:	Rodzaj złącza (Wykonalne)
Światłość powierzchni:	450 Cd/m2 (nits)	Temperatura pracy:	-20°C do +70°C
Żywotność LED:	30000 godzin	Zgodność:	Zgodność z CE i FCC oraz RoHS

20,1" cali okrągły LCD TFT, okrągły LCD TFT 2,1" rysunek

Wyświetlacz LCD TFT 480*480 Dot Round z interfejsem ST7701S RGB 18 BIT 0

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego o4 białe diody LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	2.8		3.2	V	-
Prąd prądowy	Ja..._F	- Tak.	80	-	mA	-
Światłość(Z LCD)	Lv		450	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Nie, nie.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

(1)Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Opis funkcji modułu

Numer PIN.	Symbol	LCM Funkcjonalne
1	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
2	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
3	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
4	GND	Ziemia mocy
5	VC1	POferta : 2.6V ~ 3,6V
6	Zresetowanie	Zresetuj terminal wejścia sygnału.
7	NC	NC
8	NC	NC
9	SDA	Pin sygnału wejściowego/wyjściowego
10	SCK	Zegar seryjny interfejsu
11	CS	Wprowadzenie sygnałuszpilka
12	PCLK	Sygnał zegara punktowego do obsługi interfejsu RGB.
13	DE	Sygnał aktywacji danych do obsługi interfejsu RGB.
14	VSYNC	Sygnał wejściowy z synchronizacją pionową (ramy) do obsługi interfejsu RGB.
15	HSYNC	Horyzontalny (liniowy) sygnał wejściowy synchronizujący dla obsługi interfejsu RGB.
16~33	DB0~DB17	Autobus danych interfejsu RGB
34	GND	Ziemia mocy
35	CTP_INT	Wyjście przerwy z panelu dotykowego
36	CTP_SDA	Dane I2C z panelu dotykowego
37	CTP_SCL	Zegar I2C z panelu dotykowego
38	CTP_RST	Zresetowanie panelu dotykowego
39	CTP_VCI	Panel dotykowy Zasilanie 2,8~3,3V
40	GND	Ziemia mocy

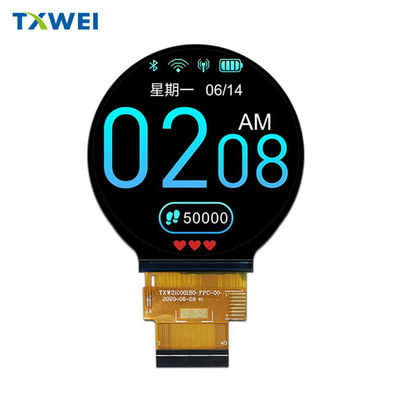

20,1" cali okrągły LCD TFT, okrągły LCD TFT 2,1" prawdziwy obraz produktu

Słowo kluczowe:Runda II.1, okrągły 2,1-calowy, okrągły 2,1-calowy, okrągły 2,1-calowy, okrągły 2,1-calowy, okrągły 2,1-calowy, okrągły 2,1-calowy.1, okrągły wyświetlacz 2,1 tft, okrągły wyświetlacz 2,1 "tft, 2,1 cali okrągły wyświetlacz tft, okrągły wyświetlacz tft 2.1, wyświetlacz TFT 2,1", 2,1 cala okrągły ekran TFT, 2,1 cala okrągły ekran TFT, 2,1 cala okrągły ekran TFT, okrągły ekran TFT 2.1, okrągły ekran TFT 2,1 cala, okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1", okrągły ekran TFT 2,1".1 ¢

10,09" okrągły LCD TFT, okrągły LCD TFT 1,09" rysunek

Znaków:

20,76 cala IPS wysokiej rozdzielczości okrągły wyświetlacz TFT LCD, mały wyświetlacz urządzeń gospodarstwa domowego, ekran dotykowy
