6.9 cala 280 * 1424 HDMI interfejs pompy do wlewu medycznej instrument instrument ekran LCD

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

6.9 cala 280 * 1424 HDMI interfejs pompy do wlewu medycznej instrument instrument ekran LCD

MOQ:	negocjować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW700120B0-HDMI

Rodzaj LCD:

Normalnie czarny

Element napędowy:

Aktywna matryca TFT

Stopnie lumenów:

500 cd/m²

Liczba pikseli:

280*3RGB ((H) X1424 ((V)

Wielkość:

Podkreślić:

60 9 cala VGA Driver Board

VGA Driver Board w pełnym kolorze

Opis produktu

O tym przedmiocie.SFTO1190GX-7161AN

7-calowy wyświetlacz TFT LCD posiada następujące kluczowe specyfikacje:

Rozmiar ekranu: 7 cali
Rozstrzygnięcie:280*1424piksele
Jasność: 500 nitów
Interfejs:HDMI
Głębokość koloru: 16,7M

Cechy i korzyści:

Wielkość ekranu: Jego przekątna wynosi 7 cali, dzięki czemu nadaje się do różnych zastosowań, w tym wyświetlaczy przemysłowych, urządzeń przenośnych i przenośnych.

Rozdzielczość: wyświetlacz o rozdzielczości 280*1424 jest zoptymalizowany pod kątem zastosowań z szerokim ekranem, zapewniając dobrą jasność i szczegółowość,chociaż może nie być tak wysoka jak nowoczesne wyświetlacze pod względem gęstości pikseliUnikalny współczynnik rozdzielczości może być korzystny dla określonych układów interfejsu użytkownika i grafik.

Jasność: poziom jasności 500 nit zapewnia, że wyświetlacz jest wystarczająco jasny do stosowania w różnych warunkach oświetleniowych, w tym na zewnątrz.Ten poziom jasności jest korzystny dla czytelności i widoczności.

Interfejs HDMI: Wykorzystanie interfejsu HDMI jest powszechne w nowoczesnych wyświetlaczach, ponieważ umożliwia szybkie przesyłanie danych między wyświetlaczem a sterownikiem,który jest korzystny dla zmniejszenia opóźnienia i poprawy ogólnej wydajności.

Potencjalne zastosowania:

Monitory przemysłowe: Używane w produkcji i automatyce do sterowania maszynami lub systemów monitorowania.
Urządzenia przenośne: Można je stosować w tabletach, urządzeniach przenośnych lub przenośnych, gdzie wielkość i waga są kluczowe.
Wyświetlacze samochodowe: przydatne w tablicy rozdzielczej samochodu do wyświetlania informacji w kompaktowym formie.

Rozważania projektowe:

Zapewnić zgodność z możliwościami wyjścia graficznego urządzenia.
Ocena wymogów w zakresie mocy w celu zapewnienia efektywnej pracy, zwłaszcza w przypadku urządzeń zasilanych bateriami.
Zastanówmy się nad konstrukcją ramki, aby zmaksymalizować powierzchnię ekranu, zachowując jednocześnie integralność strukturalną.

Wniosek:

Ten rodzaj wyświetlacza może służyć szerokiej gamie zastosowań dzięki zrównoważonym specyfikacjom rozmiaru, rozdzielczości, jasności i interfejsu.istotne jest, aby rozważyć, w jaki sposób te parametry są zgodne z zamierzoną aplikacją i wymaganiami użytkownika.

Cechy

Nie, nie, nie.	Pozycja	Specyfikacja	Jednostka
1	Rozmiar panelu	7.0 ️	Calownik
2	Liczba pikseli	280*1424	piksele
3	Obszar aktywny	33.6 ((H) x 170.88 ((V)	mm
4	Wskaźnik pikseli	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Wymiar zarysu	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Liczba kolorów	16.7M	-
7	Tryb wyświetlania	Tryb transmisji, zazwyczaj czarny	-
8	Kierunek widzenia	Pełne oglądanie	-
9	Format wyświetlania	Wyrównanie:	-
10	Oczyszczanie powierzchni	Światło	-
11	Interfejs	HDMI	-
12	Podświetlenie	Biała dioda LED	-
13	Temperatura działania	-30~80	°C
14	Temperatura przechowywania	-30~80	°C
15	napięcie	5v	g

Rysunek mechaniczny

6.9 cala 280 * 1424 HDMI interfejs pompy do wlewu medycznej instrument instrument ekran LCD 0

6.9 cala 280 * 1424 HDMI interfejs pompy do wlewu medycznej instrument instrument ekran LCD 1

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

Charakterystyka jednostki światła tylnego

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	14	- Tak.	16	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	80	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	450	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	20,000	- Tak.	Kr.	Uwaga 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	GND	Na ziemię.
2	NC	Brak połączenia.
3	LEDA	Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
4	LEDA	Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
5	NC	Brak połączenia.
6	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
7	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
8	NC	Brak połączenia.
9	GND	Na ziemię.
10	NC	Brak połączenia.
11	NC	Brak połączenia.
12	NC	Brak połączenia.
13	NC	Brak połączenia.
14	NC	Brak połączenia.
15	NC	Brak połączenia.
16	NC	Brak połączenia.
17	GND	Na ziemię.
18	NC	Brak połączenia.
19	GND	Na ziemię.
20	GND	Na ziemię.
21	Zresetowanie	Zresetuj gniazdo wejściowe sygnału.
22	VDD	Zasilanie LCD.
23	STBYB	W trybie gotowości, normalnie pociągnięty wysoko.
24	NC	Brak połączenia.
25	GND	Na ziemię.
26	D0P	Pozytywna biegunowość danych różnicowych niskiego napięcia 0
27	D0N	Polaryzacja ujemna danych różnicowych niskiego napięcia 0
28	GND	Na ziemię.
29	D1P	Pozytywna biegunowość sygnału różnicowego niskiego napięcia 1
30	D1N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 1
31	GND	Na ziemię.
32	CLKP	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
33	CLKN	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
34	GND	Na ziemię.
35	D2P	Pozytywna biegunowość sygnału różnicowego niskiego napięcia 2
36	D2N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 2
37	GND	Na ziemię.
38	D3P	Pozytywna biegunowość danych różnicowych niskiego napięcia3sygnał
39	D3N	Polaryzacja ujemna danych różnicowych niskiego napięcia3sygnał
40	GND	Na ziemię.

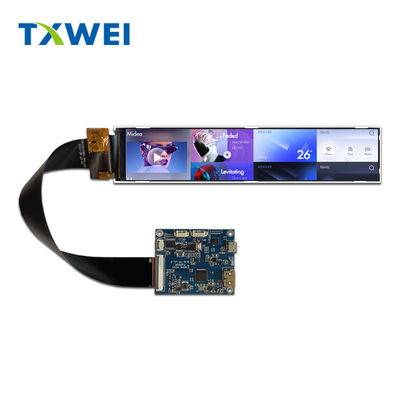

Obraz produktu
