| MOQ: | negocjować |
| Cena £: | negotiate |
| Standardowe Opakowanie: | Karton |
| Okres dostawy: | 16 |
| Metoda płatności: | L/C TT D/P |
| Wydajność dostaw: | 10000szt |
TXW276001B0-GP to 2,76 cala okrągły pełnokolorowy ekran TFT LCD z pojemnościowym wyświetlaczem dotykowym, rozdzielczość 480 * 480, efekt wysokiej rozdzielczości wyświetlacza wysokiej rozdzielczości IPS,temperatura szerokości -30+80 temperatura robocza, obsługuje dostosowaną jasność wyświetlacza, strukturę FPC, strukturę dotyku i podświetlenia, obsługuje interfejs RGB565/666/888 i MIPI
Zastosowanie
Produkt ten jest szeroko stosowany w inteligentnych urządzeniach, urządzeniach kuchennych, wyświetlaczach przyrządów, kontroli dostępu bezpieczeństwa, edukacji dzieci, sprzęcie medycznym,inteligentne połączenia międzyprzewodnikowe samochodowe i inne produkty
Zalety produktu
1.IPS pełny kąt widzenia ((80/80/80/80). Bardzo dobry kąt widzenia. Idealny do różnych rodzajów zastosowań, niezależnie od umieszczenia na górze, na stole lub używanego urządzenia przenośnego itp.
2Doskonała wydajność wyświetlania koloru tła, jasności, kąta widzenia i intensywności itp.
3.Inny verion o długości 2,76 cala, może działać w szerokiej temperaturze od -30 °C do +80 °C
4.Elastyczny do posiadania z lub bez ekranem dotykowym oporowego. Możemy wspierać w projektowaniu dostosowanych CTP ((panele dotykowej pojemnościowej) dla klientów, jak również.
5.Niskokosztowe rozwiązanie wśród takich samych w przemyśle LCD.
6Łatwe w montażu i utrzymaniu.
| Produkt: | 2.76" okrągły IPS TFT LCD | Rozstrzygnięcie: | 480x480 kropek |
|---|---|---|---|
| Interfejs: |
RGB 18 BIT |
Temperatura pracy: | -30°C do +80°C |
| Temperatura przechowywania: | -30°C do +80°C | W kierunku widzenia: | Wszystkie kąty widzenia (85/85/85/85) |
| Ekran dotykowy: | Tak, tak. | System sterowania: |
ST7701S |
| Numer szpilki: | 40 PINS |
Struktura ekranu dotykowego |
G+F |
|
Układ sterowania dotykowego: |
CST830 |
Interfejs dotykowy: |
IIC |
|
Stopnie lumenów: |
550cd/m2 |
Zgodność: | Zgodność z CE i FCC oraz RoHS |
20,76 cali wyświetlacz TFT LCD China Producent Supplier, 2,76 caliOkrągłeModuł TFT LCD o jasności 550 nitów rysunek produktu
Opis funkcji modułu
| Symbol | LCM funkcjonalny | |
| 1 | LEDA | Zasilanie końcówki wejściowej anody oświetlenia tylnego |
| 2-3 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 4 | GND | Ziemia mocy |
| 5 | VCI2.8V | Zasilanie LCD. |
| 6 | Zresetowanie 2,8V | Zresetuj terminal wejścia sygnału. |
| 7-8 | NC | NC |
| 9 | SDA | Pin sygnału wejściowego/wyjściowego |
| 10 | SCLK | Serialny sygnał zegara. |
| 11 | CS | Chip wybierz sygnał przycisk wejścia |
| 12 | DCLK | Sygnał zegara kropkowego do obsługi interfejsu RGB |
|
13 |
DE | Sygnał aktywacji danych do obsługi interfejsu RGB. |
| 14 | VSYNC | VSYNC Vertical (Frame) synchronizujący sygnał wejściowy do obsługi interfejsu RGB. |
| 15 | HSYNC | Horyzontalny (liniowy) sygnał wejściowy synchronizujący dla obsługi interfejsu RGB. |
| 16-33 | DB0-DB17 | Autobus danych interfejsu RGB |
| 34 | GND | Ziemia mocy |
| 35 | CTP_INT | Wyjście przerwy z panelu dotykowego |
| 36 | CTP_SDA | Dane I2C z panelu dotykowego |
| 37 | CTP_SCL | Zegar I2C z panelu dotykowego |
| 38 | CTP_RST | Zresetowanie panelu dotykowego |
| 39 | CTP_VCI | Panel dotykowy Zasilanie 2,8~3,3V |
| 40 | GND | Ziemia mocy |
ABsoluteMaksymaRWykorzystanie
| Charakterystyka | Symbol | Min. | Max, proszę. | Jednostka |
| Temperatura pracy LCM | TOPR | -20 | +70 | °C |
| Temperatura przechowywania LCM | TSTG | - 30 | +80 | °C |
| TP Temperatura i wilgotność operacyjna (20% ~ 90%RH) | TOPR | -20 | +70 | °C |
| TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| wilgotność | RH | - | 90 | % |
Charakterystyka jednostki światła tylnego
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 5.4 | - Tak. | 6.6 | V | - |
| Prąd prądowy | Ja...F | - Tak. | 80 | - | mA | - |
| Światłość ((Z LCD + CTP) | Lv | TBD | - Tak. | cd/m2 | - | |
| Czas trwania diody | N/A | - Nie, nie. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Rpunkt badania rzetelności
| 1 | Wysokiej temperatury | +80°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niewyraźny segment niewyświetlany, Nie jest dozwolone wyświetlanie nieprawidłowego obrazu i wyciek ciekłych kryształów. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -30°C / 96H | |
| 3 | Wysoki Tempe. | +70°C / 96H | |
| 4 | Niski Temper. | -20°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 60°C x 90%RH / 96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -20°C ((30min) ~70°C (30min),10 cykli |

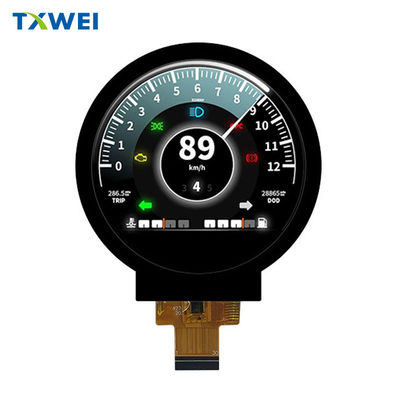

2.76-calowy moduł TFT LCD o jasności 550 nitów Obraz produktu
