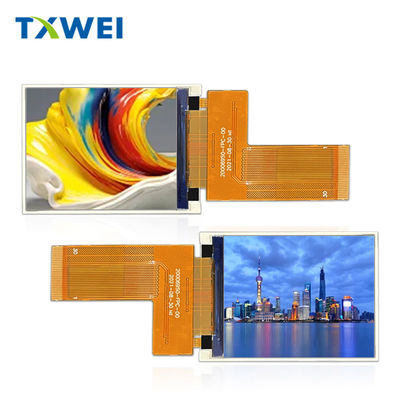

Ekran TFT LCD 2,0 cala 240x320 cali Typ IPS pełny kąt widzenia Z interfejsem SPI+MCU i ekranem TFT IC ST7789V

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

Ekran TFT LCD 2,0 cala 240x320 cali Typ IPS pełny kąt widzenia Z interfejsem SPI+MCU i ekranem TFT IC ST7789V

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW200069s0

Temperatura robocza:

-20+70

Rodzaj LCD:

Normalnie czarny

Element napędowy:

Aktywna matryca TFT

Stopnie lumenów:

400 cd/m²

Wielkość:

Liczba pikseli:

240*3RGB(wys.)X320(pion.)

Układ pikseli:

Pasek RGB

Podkreślić:

Ekran LCD o wymiarach 240x320 tft

20

Opis produktu

Tianxianwei TXW200069S0 to okrągły wyświetlacz IPS typu TFT LCD o przekątnej 2,0 cali i rozdzielczości 240x320 pikseli.

Krótkie informacje o produkcie:

1Rozmiar LCD: 2,0 ′′ TFT

2Rozdzielczość: 240x320 kropek

3. Kąt widzenia: wszystkie

4Rozmiar zarysu: 35.7*51.2*2.33mm

5. IC sterownika: ST7789V

6Typ interfejsu: SPI+MCU

7. Panel dotykowy: bez panelu dotykowego (przystosowany)

8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C

Produkt:	2.0" TFT LCD	Ekran dotykowy:	Bez ekranu dotykowego (przystosowany)
Rozstrzygnięcie:	240x320 kropek	W kierunku widzenia:	Wszystkie
Interfejs:	Interfejs SPI+MCU	Numer szpilki:	30 szpilów
Połączenie:	Połączenie typu FPC	Światłość powierzchni:	400 Cd/m2
Temperatura pracy:	-20°C do +70°C	Zgodność:	Zgodność z CE&FCC & RoHS

Program aplikacji

Ten 2,0-calowy moduł TFT LCD jest szeroko stosowany w przyrządach pojazdów elektrycznych, ręcznych PDA, sprzęcie medycznym, elektronika samochodowa, urządzenia domowe, rejestratory jazdy, kamery dla dzieci,sport DV, i więcej.

Zalety produktu

1.IPS pełny kąt widzenia ((80/80/80/80). Bardzo dobry kąt widzenia. Idealny do różnych rodzajów zastosowań, niezależnie od umieszczenia na górze, na stole lub używanego urządzenia przenośnego itp.

2Doskonała wydajność wyświetlania koloru tła, jasności, kąta widzenia i intensywności itp.

3Wysoki poziom jakości do zastosowań przemysłowych i medycznych.

4.Elastyczny do posiadania z lub bez wyświetlacza dotykowego. Możemy wspierać projektowanie dostosowanego CTP ((panele dotykowej pojemnościowej) dla klientów, jak również.

5.Rozwiązanie o konkurencyjnej cenie z dobrą jakością wśród produktów tego samego rodzaju w przemyśle LCD.

6Łatwe w montażu i utrzymaniu.

"2" INCH TOUCH LCD MODUL DESIGN

Ekran TFT LCD 2,0 cala 240x320 cali Typ IPS pełny kąt widzenia Z interfejsem SPI+MCU i ekranem TFT IC ST7789V 0

Ekran TFT LCD 2,0 cala 240x320 cali Typ IPS pełny kąt widzenia Z interfejsem SPI+MCU i ekranem TFT IC ST7789V 1

Opis funkcji modułu

Numer PIN.	Symbol	Funkcjonalne
1	GND	Power Ground
2	VCI	zasilacz dla obwodów prądu stałego/prądu stałego(2.8- Trzy.3V)
3-4	IM2-IM1
5	Zresetowanie	Zresetuj terminal wejścia sygnału./L/.
6	CS	Wprowadzenie sygnałuszpilka
7	RS	Wyświetlanie danych/wybranie poleceniaszpilka
8	WR	Aktywność zapisu w równoległym interfejsie MCU.
9	R & D	RDane z ead na górnej krawędzi.
10	SDA	Wprowadzenie danych seryjnych/wyjście.
11	DB0	Kabel danych z równoległym interfejsem MCU.
12	DB1	Kabel danych z równoległym interfejsem MCU.
13	DB2	Kabel danych z równoległym interfejsem MCU.
14	DB3	Kabel danych z równoległym interfejsem MCU.
15	DB4	Kabel danych z równoległym interfejsem MCU.
16	DB5	Kabel danych z równoległym interfejsem MCU.
17	DB6	Kabel danych z równoległym interfejsem MCU.
18	DB7	Kabel danych z równoległym interfejsem MCU.
19	SDO	Serial data output pin.
20	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
21	LEDK1	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
22	LEDK2	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
23	LEDK3	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
24	LEDK4	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
25	GND	Power Ground
26	CTP-RST ((NC))	Nie podłączony
27	CTP-SCL ((NC))	Nie podłączony
28	CTP-SDA ((NC))	Nie podłączony
29	CTP-INT ((NC))	Nie podłączony
30	GND	Power Ground

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
wilgotność	RH	10	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędzi z 4 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	2.8	- Tak.	3.2	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	80	- Tak.	mA	- Tak.
Światłość ((Z LCD)	Lv	- Tak.	400	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności przy IL = 20mA / LED. Czas trwania LED może zostać skrócony, jeśli działanie IL jest większe niż 25mA / LED

2.0" INCH TOUCH LCD MODUL REAL PRODUCT DEMONSTRACJA
