| MOQ: | negotiate |
| Cena £: | negotiate |
| Standardowe Opakowanie: | cardboard |
| Okres dostawy: | 16 |
| Metoda płatności: | L/C TT D/P |
| Wydajność dostaw: | 10000pcs |
2′′ 240x320 cali typ IPSMCU 8 BITinterfejs Ekran TFT LCD Wprowadzenie produktu
Tian Xianwei TXW200053S0jest wyświetlaczem LCD TFT typu IPS o średnicy przekątnej 2,0 ′′, o okrągłym kształcie, o rozdzielczości 240x320 pikseli.
1Ten 2-calowy LCD TFT to wyświetlacz IPS TFT.
2Ten 2-calowy wyświetlacz LCD ma rozdzielczość 240x320 kropek.
3Ten 2-calowy wyświetlacz TFT ma pełny kąt widzenia, a zakres kąta widzenia w każdym kierunku wynosi do 85 stopni.
4Ogólne wymiary tego 2-calowego ekranu TFT wynoszą 34,6*47,83*2,1 mm.
5Ten ekran TFT 2 " wbudowany sterownik IC ST7789V.
6Ten 2-calowy ekran TFT LCD jest zaprojektowany z MCU 8-bitowym interfejsem.
7Ten 2-calowy wyświetlacz TFT jest bez ekranu dotykowego, CTP i RTP można dostosować zgodnie z wymaganiami.
8Ten 2-calowy LCD TFT może pracować w temperaturach od -20°C do +70°C; temperatura przechowywania wynosi -30°C do +80°C
| Produkt: | 2.0" TFT LCD | Ekran dotykowy: | Bez ekranu dotykowego (przystosowany) |
|---|---|---|---|
| Rozstrzygnięcie: | 240x320 kropek | W kierunku widzenia: | Wszystkie |
| Interfejs: |
MCU 8 BIT |
Numer szpilki: | 22 szpilki |
| Połączenie: | Typ ZIF | Światłość powierzchni: | 400 Cd/m2 |
| Temperatura pracy: | -20°C do +70°C | Zgodność: |
Zgodność z CE&FCC & RoHS |
Zastosowanie
Ten 2,0 ′′ TFT moduł LCD jest szeroko stosowany w panelu przyrządów pojazdów elektrycznych, ręcznych PDA, sprzętu medycznego, elektroniki samochodowej, urządzeń domowych, rejestratora jazdy, kamery dla dzieci, sportowych DV,itd.
2′′ 240x320 cali typ IPSMCU 8 BITinterfejs Ekran TFT LCD Rysunek produktu
Opis funkcji modułu
| Numer PIN. | Symbol | Funkcjonalne | Uwaga: |
| 1 |
A |
Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. | |
| 2 |
K |
Zasilanie końcowe katody wejściowej oświetlenia tylnego. | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | zasilacz dla obwodu I/O(1.8V) | |
| 6 | Wpływ | zasilacz dla obwodów prądu stałego/prądu stałego(2,8 V) | |
| 7 | D7 | Autobus danych równoległego interfejsu MCU | |
| 8 | D6 | Autobus danych równoległego interfejsu MCU | |
| 9 | D5 | Autobus danych równoległego interfejsu MCU | |
| 10 | D4 | Autobus danych równoległego interfejsu MCU | |
| 11 | D3 | Autobus danych równoległego interfejsu MCU | |
| 12 | D2 | Autobus danych równoległego interfejsu MCU | |
| 13 | D1 | Autobus danych równoległego interfejsu MCU | |
| 14 | D0 | Autobus danych równoległego interfejsu MCU | |
| 15 | R & D | Aktywność odczytu w równoległym interfejsie MCU 8080 | |
| 16 | WR | Włączanie zapisu w równoległym interfejsie MCU | |
| 17 | RS | Wyświetlanie danych/pin wyboru polecenia w równoległym interfejsie | |
| 18 | CS | Wprowadzenie sygnałuszpilka | |
| 19 | TE | Efekt rozdzierania wydzielenia pin do synchronizacji MPU do ramy pisania | |
| 20 | Zresetowanie |
Zresetuj terminal wejścia sygnału./L/. |
|
| 21 | GND | Power Ground | |
| 22 | GND | Power Ground |
ABsoluteMaksymaRWykorzystanie
| Charakterystyka | Symbol | Min. | Max, proszę. | Jednostka |
| Temperatura pracy LCM | TOPR | -20 | +60 | °C |
| Temperatura przechowywania LCM | TSTG | - 30 | +70 | °C |
| wilgotność | RH | 10 | 90 | % |
TFT D.C.Ccechy
| Charakterystyka | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: |
| Napięcie zasilania 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | - Tak. |
| Napięcie zasilania 2 | VDD | 2.5 | 2.8 | 3.3 | V | - Tak. |
| Napięcie zasilania 3 | VDD3 | - Tak. | - Tak. | - Tak. | V | - Tak. |
| Zasilanie MTP | VPP | - Tak. | - Tak. | - Tak. | V | - Tak. |
Charakterystyka jednostki światła tylnego
System oświetlenia tylnego to typ oświetlenia krawędziowego z trzema białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 2.8 | - Tak. | 3.2 | V | - Tak. |
| Prąd prądowy | Ja...F | - Tak. | 60 | - Tak. | mA | - Tak. |
| Światłość ((Z LCD + CTP) | Lv | - Tak. | 500 | - Tak. | cd/m2 | - Tak. |
| Czas trwania diody | N/A | - Tak. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Uwaga:
Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.
Rpunkt badania rzetelności
| Nie, nie, nie. | Element testowy | Warunki badania | Uwaga: |
| 1 | Wysokiej temperatury | +70°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -30°C / 96H | |
| 3 | Wysoki Tempe. | +60°C / 96H | |
| 4 | Niski Temper. | -20°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 50°C x 90%RH /96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli |

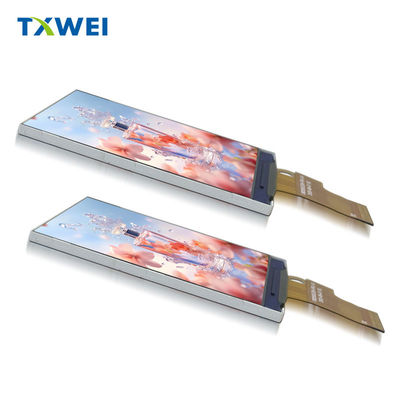

Obraz produktu
