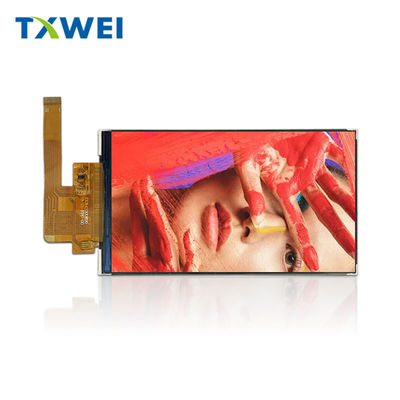

4.7 cali SPI TFT LCD 720*1280 pikseli 25 pinów Interfejs MIPI JD9365DA Driver IC

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

4.7 cali SPI TFT LCD 720*1280 pikseli 25 pinów Interfejs MIPI JD9365DA Driver IC

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW470008B0

Liczba pikseli:

720*1280

IC/LCM IC sterownika:

JD9365DA

Liczba pinów Lcm:

Układ pikseli:

Pasek RGB

Rodzaj LCD:

Normalnie czarny

Interfejs LCM:

Interfejs MIPI BIT

Rozstaw pikseli (szer.*wys.):

61,4*112,6*1,6

Jasność:

400 cd/m²

Podkreślić:

Ekran LCD RGB

Ekran lcd w pasku

JD9365DA ekran LCD

Opis produktu

Wprowadzenie produktu

Ekran 4,7-calowy SPI TFT to kolorowy ekran LCD TFT z interfejsem 720 * 1280 dot matrycy MIPI, z bogatymi kolorami i wysoką rozdzielczością,zapewnienie użytkownikom jasnego doświadczenia wizualnego. Nadaje się do urządzeń płatniczych, monitorów dziecięcych, wyświetlaczy urządzeń monitorujących, urządzeń kontroli dostępu, urządzeń bezpieczeństwa, urządzeń przenośnych, paneli wyświetlających edukację dzieci itp.

Ten 4,7-calowy moduł MIPI TFT TXW470008B0 jest wyposażony w wbudowany IC sterownika JD9365DA; obsługuje interfejs MIPI BIT i ma napięcie zasilania (VDD) 15V.Może działać w zakresie temperatur od -20 °C do +70 °C i przechowywać w zakresie temperatur od -30 °C do +80 °C.

Na podstawie tego 4,7-calowego produktu MIPI TFT, Tianxianwei Technology zapewnia zróżnicowane rozwiązania dostosowane, w tym, ale nie ograniczając się do:

Dostosowanie podświetlenia: dostosowanie rodzaju i jasności podświetlenia zgodnie z wymaganiami produktu.

Dostosowanie interfejsu: Zmień strukturę i interfejs kabla ekranu LCD, aby dostosować go do określonych platform sprzętowych.

Integracja ekranu dotykowego: opcjonalne ekrany dotykowe o odporności lub pojemnościowej mogą zwiększyć interaktywność użytkownika.

Cechy

Produkt:	4Wyświetlacz TFT LCD o pojemności 0,7"
Numer modelu	TXW470008B0
Rozstrzygnięcie:	720*1280
W kierunku widzenia:	Dwanaście.
Interfejs:	MIPI BIT
Wymiar zarysu:	61.4112.61.6(mm)
Obszar aktywny:	58.104 ((H) *103.296 ((V)(mm)
Numer szpilki:	25 szpilów
Połączenie:	Wtyczka FPC
Światłość powierzchni:	400 Cd/m2 (nits)
Żywotność LED:	430000 godzin
Certyfikat:	ISO9001:2015 / ISO1400:2015
Zgodność:	RoHS & CE & FCC zgodne

Rysunek

4.7 cali SPI TFT LCD 720*1280 pikseli 25 pinów Interfejs MIPI JD9365DA Driver IC 0

4.7 cali SPI TFT LCD 720*1280 pikseli 25 pinów Interfejs MIPI JD9365DA Driver IC 1

Opis funkcji modułu

Numer PIN.	Symbol	Funkcjonalne
1	GND	Ziemia mocy
2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
4	GND	Ziemia mocy
5	VCC2.8V	Zasilanie 2.5-3,6V
6	GND	Ziemia mocy
7	VDDIO1.8V	Zasilanie 1,65-3.3V
8	RST	Zresetuj terminal wejścia sygnału.
9	LPTE	Sygnał efektu rozdarcia jest używany do synchronizacji MCU z pamięcią ramkową
10	NC(ID)	NC
11	GND	Ziemia mocy
12	TCN	Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
13	TCP	Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
14	GND	Ziemia mocy
15	TDN0	MIPI-DSI Piny wejściowe sygnału różnicowego danych
16	TDP0	MIPI-DSI Piny wejściowe sygnału różnicowego danych
17	GND	Ziemia mocy
18	TDN1	MIPI-DSI Piny wejściowe sygnału różnicowego danych
19	TDP1	MIPI-DSI Piny wejściowe sygnału różnicowego danych
20	GND	Ziemia mocy
21	TDN2	MIPI-DSI Piny wejściowe sygnału różnicowego danych
22	TDP2	MIPI-DSI Piny wejściowe sygnału różnicowego danych
23	GND	Ziemia mocy
24	TDN3	MIPI-DSI Piny wejściowe sygnału różnicowego danych
25	TDP3	MIPI-DSI Piny wejściowe sygnału różnicowego danych

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 10 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	14.5	- Tak.	16	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	40	- Tak.	mA	- Tak.
Światłość ((Z LCD)	Lv	- Tak.	280	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

(1)Żywotność LED jest zdefiniowana jako zmniejszenie jasności modułu do 50% pierwotnej jasności przy IL=20mA/LED. Żywotność LED może zostać skrócona, jeśli działanie IL jest większe niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 240H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 240H
3	Wysoki Tempe.	+70°C / 240H
4	Niski Temper.	-20°C / 240H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50+5°C x 90%RH / 48H
6	Ciepło i zimno wstrząs	Stan statyczny, -30°C (około 1 godziny) ~60°C (około 1 godziny) ~-30°C (około 1 godziny), pakowanie, 10 cykli

Obraz produktu

Urządzenia i certyfikaty
