| MOQ: | negotiate |
| Cena £: | negotiate |
| Standardowe Opakowanie: | cardboard |
| Okres dostawy: | 16 |
| Metoda płatności: | L/C TT D/P |
| Wydajność dostaw: | 10000pcs |
20,1-calowy okrągły ekran LCD,okrągłeTFT LCD 2,1"
TXW210006B0 to 2,1-calowy przekątny 480 * 480 kolorowy okrągły ekran LCD TFT. Wspiera interfejs MIPI i jest szeroko stosowany w inteligentnych urządzeniach domowych, inteligentnych pilotażach,inteligentne przełączniki obrotowe, edukacja dzieci, instrumenty medyczne, inteligentne połączenia samochodowe i inne produkty.
TXW210006B0 to okrągły TFT-LCD o jasności 450 nits (typowa wartość). Może działać w temperaturze od -20 ° C do +70 ° C, z zakresem temperatury przechowywania od -30 ° C do +80 ° C.
| Produkt: | 2Wyświetlacz TFT o szerokości.1 cali okrągły | Ekran dotykowy: | Bez dotyku (z opcjonalnym CTP) |
|---|---|---|---|
| Rozstrzygnięcie: |
480*480 kropek |
Wymiar szkła pokrywy: | Dostosowywalne |
| W kierunku widzenia: | IPS (wszystkie kąty widzenia) | Interfejs: |
MIPI |
| Numer szpilki: | 30 szpilów | Wymiar zarysu: |
56.18*59.71*2.2 mm |
|
IC sterownika LCM: |
ST7701S |
Światłość powierzchni: | 450 Cd/m2 (nits) |
| Żywotność LED: | 30000 godzin | Zgodność: | Zgodność z CE&FCC & RoHS |
2.1 cala okrągły LCD, okrągły TFT LCD 2.1 "Rysunek
Opis funkcji modułu
| Numer PIN. | Symbol | Funkcjonalne |
| 1 | LEDA | Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. |
| 2 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 3 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 4 | VCJa... | Zasilanie LCD. |
| 5 | IOVCC | Zasilanie dla I/O. |
| 6 | Zresetowanie | Zresetuj terminal wejścia sygnału. |
| 7 | TE | Wymień puls głowy dla efektu rozdarcia. |
| 8 | PWM | PWM (Pulse Width Modulation) Signal Of LED Driving (Sygnał modulacji szerokości impulsu) |
| 9 | GND | Ziemia mocy |
| 10 | MIPI_0P | Pozytywna biegunowość danych różnicowych niskiego napięcia 0 signa |
| 11 | MIPI_0N | Polaryzacja ujemna danych różnicowych niskiego napięcia 0 |
| 12 | GND | Ziemia mocy |
| 13 | MIPI_1P | Pozytywna biegunowość danych różnicowych niskiego napięcia 1 signa |
| 14 | MIPI_1N | Polaryzacja ujemna sygnału różnicowego niskiego napięcia 1 |
| 15 | GND | Ziemia mocy |
| 16 | CLKP | Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia |
| 17 | CLKN | Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia |
| 18 | GND | Ziemia mocy |
| 19 | NC | Brak połączenia. |
| 20 | NC | Brak połączenia. |
| 21 | GND | Ziemia mocy |
| 22 | NC | Brak połączenia. |
| 23 | NC | Brak połączenia. |
| 24 | GND | Ziemia mocy |
| 25 | CTP_INT | Wyjście przerwy z panelu dotykowego |
| 26 | CTP_SDA | Dane I2C z panelu dotykowego |
| 27 | CTP_SCL | Zegar I2C z panelu dotykowego |
| 28 | CTP_RESET | Zresetowanie panelu dotykowego |
| 29 | CTP_VCI | Panel dotykowy Powerdostawa2.8~3.3V |
| 30 | GND | Ziemia mocy |
Charakterystyka jednostki światła tylnego
System oświetlenia tylnego jest typem oświetlenia krawędzi z 4 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 2.8 | - Tak. | 3.2 | V | - Tak. |
| Prąd prądowy | Ja...F | - Tak. | 80 | - Tak. | mA | - Tak. |
| Światłość ((Z LCD) | Lv | - Tak. | 450 | - Tak. | cd/m2 | - Tak. |
| Czas trwania diody | N/A | - Tak. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Uwaga:
(1)Żywotność LED jest zdefiniowana jako zmniejszenie jasności modułu do 50% pierwotnej jasności przy IL=20mA/LED. Żywotność LED może zostać skrócona, jeśli działanie IL jest większe niż 25mA/LED.

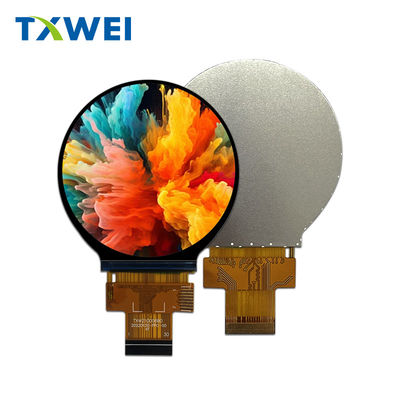

2.1 cali okrągły LCD, okrągły TFT LCD 2,1 "Rzeczywisty obraz produktu
