4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW395017S0-HY

Temperatura pracy:

83*84,3*3,29

Układ pikseli:

Pasek RGB

Rodzaj LCD:

Normalnie czarny

Obszar aktywny:

71,856(H) * 70,176(V)

Wielkość:

Interfejs LCM:

Interfejs MIPI BIT

Element napędowy:

Aktywna matryca TFT

Podkreślić:

inteligentny wyłącznik ekranu wyświetlacza LCD

Kwadratowy ekran LCD

Ekran lcd IPS

Opis produktu

Wprowadzenie produktu: 4" Touch TFT LCD Square 480x480 IPS Display

Przegląd

Przedstawiamy nasz wysokiej wydajności 4" LCD TFT z rozdzielczością 480x480 pikseli.i intuicyjny interfejs dotykowyTechnologia IPS (In-Plane Switching) zapewnia szerokie kąty widzenia i spójne przedstawienie kolorów, co czyni ją idealną do zastosowań zarówno wewnątrz, jak i na zewnątrz.

Kluczowe cechy

Wielkość ekranu: 4 cali w przekątnej
Rozdzielczość: 480x480 pikseli dla jasnych i szczegółowych obrazów
Technologia dotykowa: możliwości pojemnościowego dotyku dla szybkich i precyzyjnych interakcji użytkownika
Rodzaj wyświetlacza: Technologia IPS zapewnia szersze kąty widzenia i lepszą dokładność kolorów
Interfejs: Kompatybilny z różnymi mikrokontrolerami i platformami, co ułatwia integrację z projektami
Jasność: wysokie poziomy jasności zapewniające widoczność w różnych warunkach oświetleniowych
Głębokość koloru: 16-bitowa głębokość koloru dla żywego i bogatej reprodukcji kolorów
Niskie zużycie energii: zaprojektowane z myślą o efektywności energetycznej, co czyni je odpowiednimi do urządzeń zasilanych bateriami

Wnioski

86 inteligentny wyświetlacz przełącznika
panel wyświetlania medycznego
wyświetlacz urządzeń gospodarstwa domowego
wyświetlacz sprzętu przemysłowego
wyświetlacz urządzeń bezpieczeństwa
wyświetlacz urządzeń przyrządów i liczników
cyfrowy wyświetlacz elektroniczny

Zalety

Łatwość integracji: moduł wyświetlacza został zaprojektowany do łatwej integracji z wspólnymi płytami rozwojowymi i mikrokontrolerami.
Trwałość: Zbudowany tak, aby wytrzymać różne warunki środowiskowe, zapewniając długowieczność i niezawodność.
Dostępne opcje dostosowania do spełnienia potrzeb konkretnych aplikacji, w tym czułości ekranu dotykowego i typów złączy.

Wniosek

4" Touch TFT LCD Square 480x480 IPS wyróżnia się jako wszechstronne i solidne rozwiązanie dla różnych zastosowań.i szeroką kompatybilność, jest idealnym wyborem dla programistów i inżynierów, którzy chcą ulepszyć swoje produkty wysokiej jakości interfejsem dotykowym.

Aby uzyskać więcej informacji lub złożyć zamówienie, prosimy o kontakt.

Produkt:	4-calowy ekran TFT Square	Ekran dotykowy:	Bez dotyku (z opcjonalnym CTP)
Rozstrzygnięcie:	480*480	Wymiar szkła pokrywy:	Dostosowywalne
W kierunku widzenia:	Wszystkie kąty widzenia, IPS	Interfejs:	MIPI
Numer szpilki:	31 szpilów	Połączenie:	ZIF
Światłość powierzchni:	350 Cd/m2 (nits) Typowe	Żywotność LED:	30000 godzin

4" dotykowy LCD TFT, kwadrat 480X480 TFT IPS LCD rysunek

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 0

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3	CTP-VCC 3.3V	Panel dotykowy Powerdostawa2.8~3.3V
4	CTP-SCL 3.3V	Zegar I2C z panelu dotykowego
5	CTP-SDA 3.3V	Dane I2C z panelu dotykowego
6	CTP-RST 3.3V	Zresetowanie panelu dotykowego
7	CTP-INT 3.3V	Wyjście przerwy z panelu dotykowego
8	NC	NC
9	GND	Ziemia mocy
10	Zresetowanie	Zresetuj terminal wejścia sygnału.
11	TE	Wymień puls głowy dla efektu rozdarcia.
12 ~ 13	VDD 3,3 V	Zasilanie LCD.
14	VDDIO 1,8 V	Zasilanie dla I/O.
15	GND	Ziemia mocy
16~17	NC	NC
18	GND	Ziemia mocy
19 ~ 20	NC	NC
21	GND	Ziemia mocy
22	CLKP	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
23	CLKN	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
24	GND	Ziemia mocy
25	MIPI_1N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3
26	MIPI_1P	Pozytywna biegunowość danych różnicowych niskiego napięcia 3 signa
27	GND	Ziemia mocy
28	MIPI_0N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3
29	MIPI_0P	Pozytywna biegunowość danych różnicowych niskiego napięcia 3 signa
30	GND	Ziemia mocy

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka
Napięcie zasilania dla I/O	VDDIO	1.65	1.8	3.3	V
napięcie zasilania dla (DC/DC)	VDD	2.6	3.3	3.3	V
Obecne zużycie	Ja..._DD	- Tak.	- Tak.	- Tak.	mA
Obecne zużycie	Ja..._DD-SLEEP	- Tak.	- Tak.	- Tak.	uA

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego to typ oświetlenia krawędziowego z 8 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	11.2		12.8	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	40	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	350	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli

4" dotykowy TFT LCD, kwadrat 480X480 TFT IPS LCD Rzeczywisty obraz produktu

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 2

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 3

Słowo kluczowe: tft 4, tft 4", 4" tft lcd, 4" tft lcd, tft lcd 4", 4" tft display, 4" tft display, 4" tft display, tft display 4, tft display 4", 4" tft screen, 4" tft screen,4 cali ekran TFT, ekran TFT 4, ekran TFT 4 cali, ekran TFT 4", ekran TFT 4", ekran TFT 4", ekran TFT 4", ekran TFT 4", ekran TFT 4", ekran TFT 4", ekran TFT 4", ekran TFT 4",480*480ekran, ekran 480x480

Znaków:

3.95 cali kwadratowy wyświetlacz TFT,

szczegółowe informacje o produktach

produkty

Wyświetlacz TFT LCD

Moduł LCD TFT

Ekran LCD TFT

Okrągły TFT LCD

Kwadratowy wyświetlacz TFT

Typ paska TFT

Płyty sterowników HDMI

Płyty kierowcy VGA

Pojemnościowy panel dotykowy

3-CALOWY WYŚWIETLACZ LCD

4-calowy LCD

7-calowy moduł LCD

Moduł LCD 10 cali

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW395017S0-HY

Temperatura pracy:

83*84,3*3,29

Układ pikseli:

Pasek RGB

Rodzaj LCD:

Normalnie czarny

Obszar aktywny:

71,856(H) * 70,176(V)

Wielkość:

3.95

Interfejs LCM:

Interfejs MIPI BIT

Element napędowy:

Aktywna matryca TFT

Minimum Order Quantity:

negotiate

Cena:

negotiate

Packaging Details:

cardboard

Delivery Time:

Payment Terms:

L/C TT D/P

Supply Ability:

10000pcs

Podkreślić

inteligentny wyłącznik ekranu wyświetlacza LCD

Kwadratowy ekran LCD

Ekran lcd IPS

Opis produktu

Wprowadzenie produktu: 4" Touch TFT LCD Square 480x480 IPS Display

Przegląd

Kluczowe cechy

Wielkość ekranu: 4 cali w przekątnej
Rozdzielczość: 480x480 pikseli dla jasnych i szczegółowych obrazów
Technologia dotykowa: możliwości pojemnościowego dotyku dla szybkich i precyzyjnych interakcji użytkownika
Rodzaj wyświetlacza: Technologia IPS zapewnia szersze kąty widzenia i lepszą dokładność kolorów
Interfejs: Kompatybilny z różnymi mikrokontrolerami i platformami, co ułatwia integrację z projektami
Jasność: wysokie poziomy jasności zapewniające widoczność w różnych warunkach oświetleniowych
Głębokość koloru: 16-bitowa głębokość koloru dla żywego i bogatej reprodukcji kolorów
Niskie zużycie energii: zaprojektowane z myślą o efektywności energetycznej, co czyni je odpowiednimi do urządzeń zasilanych bateriami

Wnioski

86 inteligentny wyświetlacz przełącznika
panel wyświetlania medycznego
wyświetlacz urządzeń gospodarstwa domowego
wyświetlacz sprzętu przemysłowego
wyświetlacz urządzeń bezpieczeństwa
wyświetlacz urządzeń przyrządów i liczników
cyfrowy wyświetlacz elektroniczny

Zalety

Łatwość integracji: moduł wyświetlacza został zaprojektowany do łatwej integracji z wspólnymi płytami rozwojowymi i mikrokontrolerami.
Trwałość: Zbudowany tak, aby wytrzymać różne warunki środowiskowe, zapewniając długowieczność i niezawodność.
Dostępne opcje dostosowania do spełnienia potrzeb konkretnych aplikacji, w tym czułości ekranu dotykowego i typów złączy.

Wniosek

Aby uzyskać więcej informacji lub złożyć zamówienie, prosimy o kontakt.

Produkt:	4-calowy ekran TFT Square	Ekran dotykowy:	Bez dotyku (z opcjonalnym CTP)
Rozstrzygnięcie:	480*480	Wymiar szkła pokrywy:	Dostosowywalne
W kierunku widzenia:	Wszystkie kąty widzenia, IPS	Interfejs:	MIPI
Numer szpilki:	31 szpilów	Połączenie:	ZIF
Światłość powierzchni:	350 Cd/m2 (nits) Typowe	Żywotność LED:	30000 godzin

4" dotykowy LCD TFT, kwadrat 480X480 TFT IPS LCD rysunek

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 0

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3	CTP-VCC 3.3V	Panel dotykowy Powerdostawa2.8~3.3V
4	CTP-SCL 3.3V	Zegar I2C z panelu dotykowego
5	CTP-SDA 3.3V	Dane I2C z panelu dotykowego
6	CTP-RST 3.3V	Zresetowanie panelu dotykowego
7	CTP-INT 3.3V	Wyjście przerwy z panelu dotykowego
8	NC	NC
9	GND	Ziemia mocy
10	Zresetowanie	Zresetuj terminal wejścia sygnału.
11	TE	Wymień puls głowy dla efektu rozdarcia.
12 ~ 13	VDD 3,3 V	Zasilanie LCD.
14	VDDIO 1,8 V	Zasilanie dla I/O.
15	GND	Ziemia mocy
16~17	NC	NC
18	GND	Ziemia mocy
19 ~ 20	NC	NC
21	GND	Ziemia mocy
22	CLKP	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
23	CLKN	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
24	GND	Ziemia mocy
25	MIPI_1N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3
26	MIPI_1P	Pozytywna biegunowość danych różnicowych niskiego napięcia 3 signa
27	GND	Ziemia mocy
28	MIPI_0N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3
29	MIPI_0P	Pozytywna biegunowość danych różnicowych niskiego napięcia 3 signa
30	GND	Ziemia mocy

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka
Napięcie zasilania dla I/O	VDDIO	1.65	1.8	3.3	V
napięcie zasilania dla (DC/DC)	VDD	2.6	3.3	3.3	V
Obecne zużycie	Ja..._DD	- Tak.	- Tak.	- Tak.	mA
Obecne zużycie	Ja..._DD-SLEEP	- Tak.	- Tak.	- Tak.	uA

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego to typ oświetlenia krawędziowego z 8 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	11.2		12.8	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	40	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	350	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli

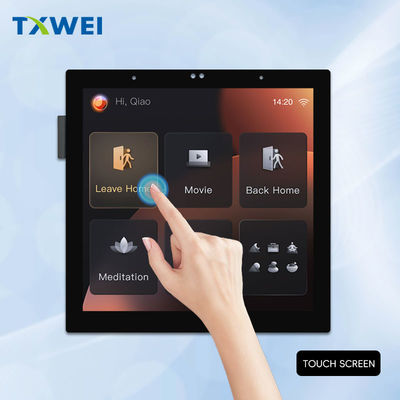

4" dotykowy TFT LCD, kwadrat 480X480 TFT IPS LCD Rzeczywisty obraz produktu

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 2

4 " RGB i MIPI kwadratowy wyświetlacz LCD, moduł ekranu TFT 480X480 punktów wyświetlacz rozdzielczości 3

Znaków:
