7.0-calowy IPS Bar Type TFT LCD Display Z 280 * 1424 pikseli RGB 24 BIT Inter twarz

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

7.0-calowy IPS Bar Type TFT LCD Display Z 280 * 1424 pikseli RGB 24 BIT Inter twarz

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700097B0

Stopnie lumenów:

Obszar aktywny:

33.6 ((H) X 170.88 ((V)

Kierunek patrzenia:

Całą godzinę

Rozmiar zarysu mechanicznego (szer.*wys.*t):

38,2 (szer.) × 181,47 (wys.) × 3,5 (gł.)

Interfejs LCM:

Interfejs RGB 24-bitowy

Rodzaj LCD:

Aktywna matryca TFT

Rozstaw pikseli (szer.*wys.):

0.1432 ((H) X 0.1432 ((V)

Liczba pikseli:

280*1424

Podkreślić:

Wyświetlacz TFT Active Matrix LCD

170Wyświetlacz LCD o napięciu 0

88 V

Opis produktu

O tym przedmiocie.TXW700097B0

7-calowy wyświetlacz IPS TFT LCD o rozdzielczości280*1424o pojemności nieprzekraczającej 10 WRGB 24 bitinterfejs, jest modułem wyświetlania zaprojektowanym specjalnie do zastosowań wymagających wysokiej rozdzielczości i szerokokątnego wyświetlacza.

Za pomocą technologii IPS (In Plane Switching) zapewnia szeroki kąt widzenia i dokładną reprodukcję kolorów, zapewniając, że obrazy pozostają jasne i realistyczne podczas oglądania z różnych kątów.Technologia IPS zapewnia zazwyczaj wyższy kontrast, czyniąc czarne ciemniejsze, białe jaśniejsze i kolory bardziej żywe.
Rezolucja brzmi:280*1424piksele, zapewniające przejrzysty wyświetlacz obrazu i tekstu, szczególnie odpowiedni do zastosowań wymagających wyświetlacza o wysokiej rozdzielczości.
RGB 24 bitinterfejs, obsługujący szybkie przesyłanie danych, odpowiedni do urządzeń mobilnych i aplikacji wyświetlających o wysokiej wydajności.
Jasność powierzchni wynosząca 550 nitów zapewnia wyraźne wyświetlanie w różnych warunkach oświetleniowych.
Zakres napięcia zasilania logicznego wynosi11.2-12.8V, zapewniające stabilne zasilanie. Konstrukcja o niskim zużyciu energii, o zużyciu energii mniejszym niż 5 μA w trybie uśpienia, odpowiednia do urządzeń zasilanych bateriami.
Odpowiedni do różnych okazji, takich jak:Sprzęt pompy do wlewu do medycyny, instrumenty i urządzenia przemysłowe, inteligentny panel wyświetlania pralki, panel wyświetlania lodówki, panel wyświetlania klimatyzacji, panel wyświetlania maszyny,inteligentny system audio, wyświetlacz stacjonarny itp.
Zaprojektowane zgodnie ze standardami przemysłowymi i zdolne do stabilnej pracy w szerokim zakresie temperatur.

Ten 7-calowy wyświetlacz IPS TFT LCD jest idealnym wyborem dla aplikacji wymagających wyświetlacza o wysokiej rozdzielczości i interakcji z użytkownikiem ze względu na wysoką rozdzielczość, wysoką jasność,i charakterystyki szerokiego kąta widzenia.

Cechy

Pozycja	Zawartość	Jednostka
Pozycja	LCD	Jednostka
Rozmiar LCD	7 ¢	Calownik
Rodzaj paneli	IPS	- Tak.
Tryb wyświetlania	Normalny czarny	- Tak.
Liczba kolorów	16.7M	- Tak.
Kierunek widzenia	/Wszystko.	- Tak.
Podświetlenie	Biała dioda LED x16in Równoległy/ Seria	- Tak.
NTSC	70%	- Tak.
Wskaźnik kontrastu	550	- Tak.
Interfejs	RGB 24 bit	- Tak.
System sterowania	NV3052C	- Tak.
Wielkość pamięci RAM sterownika	RAM mniej	trochę
Układ pikseli	Pas RGB	cd/m2
Wymiar zarysu	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	mm
Obszar aktywny (W × H)	33.6 ((H) x 170.88 ((V)	mm
Układ pikseli	Pas RGB	- Tak.
Napięcie światła tylnego	11.2-12.8	V
Liczba kropek	280*3RGB ((H) X1424 ((V)	Pixel
Wskaźnik rozmiaru pikseli	0.1432 ((H) X 0.1432 ((V)	mm
Temperatura pracy	-30 80	°C
Temperatura przechowywania	-40 +85	°C

Rysunek mechaniczny

7.0-calowy IPS Bar Type TFT LCD Display Z 280 * 1424 pikseli RGB 24 BIT Inter twarz 0

7.0-calowy IPS Bar Type TFT LCD Display Z 280 * 1424 pikseli RGB 24 BIT Inter twarz 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMOpis
1	LEDA	Zapewnienie zasilania - dla katody światła tylnego
2	LEDK	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
3	VCC 3.3V	Zasilanie LCD.
4 ~ 5	GND	Ziemia silnikowa
6	DE	Sygnał aktywacji danych w trybie RGB I/F 1
7	VS	Sygnał w RGB I/F
8	HS	Horyzontalna synchronizacja sygnału RGB I/F
9	CLK	Sygnał zegara punktowego do obsługi interfejsu RGB.
10~ 17	B7~B0	8-bitowy autobus danych wyświetla niebieskie dane
18~ 25	G7~G0	8-bitowy przyczepnik danych wyświetla zielone dane
26~ 33	R7~R0	8-bitowy autobus danych wyświetla czerwone dane.
34	Zresetowanie	NC ((RC obwód)
35	CS	Sygnał wyboru chipów.
36	SCL	Serialny sygnał zegara.
37	SDA	Wprowadzenie danych seryjnych/wyjście.
38	GND	Ziemia silnikowa
39	VCC 3.3V	Zasilanie LCD.
40	GND	Ziemia silnikowa

CTPNumer PINOpis:

Numer PIN.	Symbol	CTPFunkcjonalne
1	CTP_RST 2.8V	Zresetowanie panelu dotykowego
2	CTP_INT 2.8V	Wyjście przerwy z panelu dotykowego
3	GND	Ziemia silnikowa
4	CTP_SDA 2.8V	Dane I2C z panelu dotykowego
5	CTP_SCL 2.8V	Zegar I2C z panelu dotykowego
6	CTP_VCC2.8V	Panel dotykowy Powerdostawa2.8~3.3V

Element testu niezawodności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli

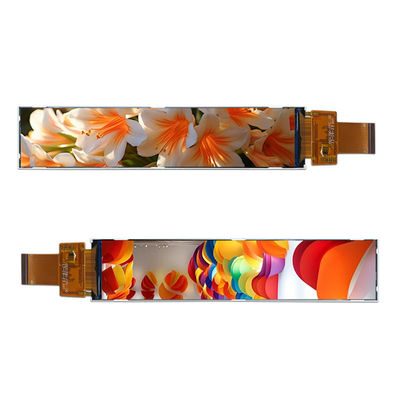

Obraz produktu

7.0-calowy IPS Bar Type TFT LCD Display Z 280 * 1424 pikseli RGB 24 BIT Inter twarz 2 ,,

Podsumowując, 7-calowe wyświetlacze IPS TFT LCDTian XianweiTechnologia ma silną konkurencyjność na rynku międzynarodowym, głównie ze względu na takie zalety jak wiodąca zdolność produkcyjna i technologia, rosnący popyt rynkowy, wysoka koncentracja przemysłu,zróżnicowanie produktów, zwiększone międzynarodowe wpływy marek, konkurencyjność cenowa i globalna integracja łańcucha dostaw.
