Chiny Wyposażenie fabryczne 8,8-calowy rodzaj pręta TFT Wyświetlacz 480x1920 pikseli Interfejs MIPI

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW880003S0

Pozycja:

Wartość Sandarda

Wielkość:

Rodzaj LCD:

Aktywna matryca TFT

Liczba pikseli:

480*1920

Rozstaw pikseli (szer.*wys.):

0.114(H) X 0.114(V) Mm

Obszar aktywny:

54.72(H) *218.88(V)

Układ pikseli:

Pasek RGB

Podkreślić:

wysokiej jasności ekran lcd

MIPI BIT Interface LCD Display

Wyświetlacz lcd z mechanicznym zarysem

Opis produktu

8Wyświetlacz typu TFT 480x1920 pixelów.8 Inch Bar Interface MIPI Wprowadzenie produktu

Szybki przegląd produktu

Rozmiar: 8,8 cala
Rozstrzygnięcie: 480x1920 kropek
W kierunku widzenia:
Interfejs MIPI
¢ IC sterownika:OTA7290B
¢ Zarząd kontrolny: nie
Światłość ((cd/m2): 500
¢ Panel dotykowy: bez panelu dotykowego, CTP opcjonalnie

Opis

Z jego ultra szerokim współczynnikiem widoku prawie 4:1, ten wyświetlacz typu pręta doskonale sprawdza się w wąskich przestrzeniach.Ten wyświetlacz może wyświetlać szerokie grafiki, które zostaną zmiażdżone na innych wyświetlaczach lub mogą być podzielone na sekcje, aby zastąpić wiele innych wyświetlaczy.

Aktywny obszar wyświetlacza wynosi 8,8" w przekątnej.

Informacje o produkcie

Kluczowe słowa:	Rodzaj pręta TFT 8,8 cali
Rozstrzygnięcie:	480x1920
Interfejs:	MIPI
W kierunku widzenia:	IPS Wszystkie kąty widzenia
napięcie napędowe:	15 V
Światłość powierzchni:	500 Cd/m2 (nits)
Ekran dotykowy:	- Nie, nie.
Wskaźnik kontrastu:	1000:01:00
Temperatura pracy:	¥20°C Do +70°C
Temperatura przechowywania:	¥30°C do +80°C
Połączenie:	Rodzaj złącza
Wyroby:	40 PINS
Żywotność LED:	30000 godzin
Zgodność:	Zgodność z CE&FCC& RoHS

8.8 cali Bar Type TFT Display 480x1920 Pixel Produkt interfejsu MIPIRysunek

Chiny Wyposażenie fabryczne 8,8-calowy rodzaj pręta TFT Wyświetlacz 480x1920 pikseli Interfejs MIPI 0

Chiny Wyposażenie fabryczne 8,8-calowy rodzaj pręta TFT Wyświetlacz 480x1920 pikseli Interfejs MIPI 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	GND	Power Ground
2	NC	NC
3~4	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
5	NC	NC
6 ~ 7	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
8	NC	NC
9	GND	Power Ground
10	NC	NC
11	AVDD	Zasilanie dla obwodu analogowego
12	NC	NC
13	VGH	Zasilanie dla mocy dodatniej dla TFT
14	NC	NC
15	VGL	Zasilanie dla mocy ujemnej dla TFT
16	NC	NC
17	GND	Power Ground
18	VCOM	Zasilanie na napięcie ogólne.
19 ~ 20	GND	Power Ground
21	Zresetowanie	Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
22	VCI	zasilacz dla obwodów prądu stałego/prądu stałego(2.7- Trzy.6V)
23	STBYB	Tryb gotowości
24	TP_SYNC	Sygnał synchronizacyjny dla panelu dotykowego
25	GND	Power Ground
26	D0P	MIPI-DSI Piny wejściowe sygnału różnicowego danych
27	D0N	MIPI-DSI Piny wejściowe sygnału różnicowego danych
28	GND	Power Ground
29	D1P	MIPI-DSI Piny wejściowe sygnału różnicowego danych
30	D1N	MIPI-DSI Piny wejściowe sygnału różnicowego danych
31	GND	Power Ground
32	CLKP	Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
33	CLKN	Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
34	GND	Power Ground
35	D2P	MIPI-DSI Piny wejściowe sygnału różnicowego danych
36	D2N	MIPI-DSI Piny wejściowe sygnału różnicowego danych
37	GND	Power Ground
38	D3P	MIPI-DSI Piny wejściowe sygnału różnicowego danych
39	D3N	MIPI-DSI Piny wejściowe sygnału różnicowego danych
40	GND	Power Ground

ABsolute Maksyma RWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	-30	+80	°C
wilgotność	RH	- Tak.	90	%

TFTD.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka	Uwaga:
Wskaźnik TFT OperationFrame	Hz	- Tak.	60	- Tak.	Hz	- Tak.
napięcie zasilania dla (DC/DC)	VDD	2.7	2.8	3.6	V	- Tak.
Brama TFT ON napięcie	VGH	- Tak.	18	- Tak.	V	- Tak.
TFT Gate OFF Voltage	VGL	- Tak.	-10	- Tak.	V	- Tak.
TFT Powszechne napięcie	Vcom	4.5	4.88	5.2	V	- Tak.
AVDD	Avdd	- Tak.	9.6	- Tak.	V	- Tak.

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 10 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	14	- Tak.	17	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	160	- Tak.	mA	- Tak.
Światłość ((Z LCD)	Lv	- Tak.	550	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	20,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 40mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 50 mA/LED.

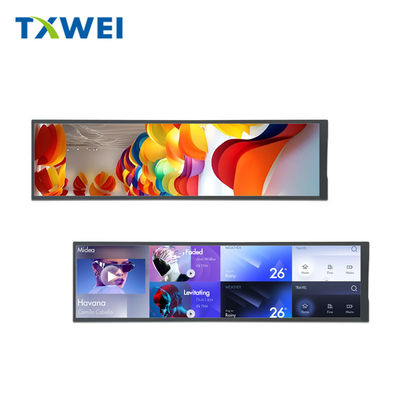

8.8 cali Bar Type TFT Display 480x1920 Pixel Produkt interfejsu MIPIZdjęcie
