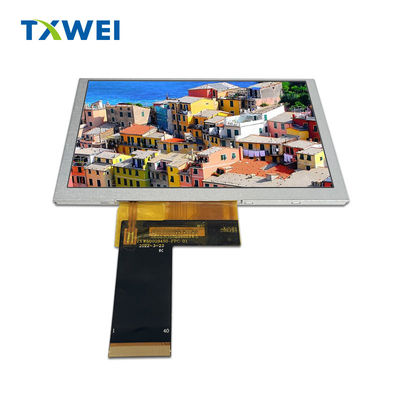

5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC

MOQ: negocjować
Cena £: negotiate
Standardowe Opakowanie: Karton
Okres dostawy: 16 dni
Wydajność dostaw: 10000 sztuk
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Shenzhen, Guangdong
Nazwa handlowa
TXWEI
Orzecznictwo
CE FCC IS014001 IATF16949
Numer modelu
TXW500094S6
Podkreślić:

Wyświetlacz TFT LCD

Opis produktu

PRoduct Wprowadzenie
Zewnętrzny wyświetlacz 5 cali 800*480 RGB 24 BIT interfejs tft 5 cali ekran LCD dostosowany do dotyku tft ekran lcd
5-calowy IPS TFT LCD to kolorowy ekran 262K o rozmiarze przekątnej 5 cali i rozdzielczości 800 * 480 matrycy kropkowej.zapewnienie bardzo szerokich kątów widzenia, aby zapewnić użytkownikom spójne wrażenia wizualne z różnych kątów widzeniaEkran ten obsługuje technologię dotykową RTP z jednym punktem i CTP z wieloma punktami, zapewniając intuicyjną interakcję człowiek-komputer.
5-calowy ekran IPS TFT LCD to wyświetlacz wysokiej rozdzielczości z interfejsem RGB.
5-calowy ekran wyświetlacza IPS TFT LCD jest szeroko stosowany w wyświetlaczu sprzętu zewnętrznego o wysokiej jasności, pulpitze pojazdów elektrycznych, pulpitze motocykli, pulpitze sprzętu do monitorowania zamarzania itp..Dzięki swojej doskonałej wydajności i szerokiej gamie scenariuszy zastosowań stał się niezbędną częścią produktów elektronicznych użytkownika.spełniać potrzeby użytkowników w zakresie wyświetlania obrazów, oraz wspieranie usług dostosowanych do spełnienia specyficznych wymagań aplikacji.


Cechy
Rozmiar: 15 cm
Rozstrzygnięcie:800*480piksele
Tryb wyświetlania: IPS
System sterowania:ST7262
Jasność: 1500 cd/m2
Rodzaje interfejsów: RGB
Temperatura pracy: -30 °C do 85 °C
Temperatura przechowywania:-30 °C do 85 °C
Rodzaj podświetlenia: podświetlenie LED, jasność i ilość różnią się w zależności od modelu



OpisRysunek

5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 0

5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 1





Opis funkcji modułu





Numer PIN. Symbol Opis
1 LEDK Zapewnienie zasilania - dla katody światła tylnego
2 LEDA Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
3 GND GND
4 VDD Zapewnienie energii elektrycznej
5 ~ 12 R0~R7 8-bitowy autobus danych wyświetla czerwone dane.
13 ~ 20 G0~G7 8-bitowy przyczepnik danych wyświetla zielone dane
21 ~ 28 B0~B7 8-bitowy autobus danych wyświetla niebieskie dane
29 GND GND
30 DCLK Sygnał zegarowy pikseli w RGB I/F
31 DISP DISP=0:standby mode (default),DISP=1:normalny tryb wyświetlania
32 HSYNC Horyzontalna synchronizacja sygnału RGB I/F
33 VSYNC Sygnał w RGB I/F
34 DE Sygnał aktywacji danych w trybie RGB I/F 1
35 NC NC
36 GND GND
37 XR(NC) NC
38 YD ((NC) NC
39 XL ((NC) NC
40 Zjednoczone Królestwo NC





Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędzi z 18 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.



Charakterystyka Symbol Min. Rodzaj Max, proszę. Jednostka Uwaga:
Włókno przednie VF 16.5 - Tak. 17.4 V - Tak.
Prąd prądowy Ja...F - Tak. 120 - Tak. mA - Tak.
Światłość ((Z LCD) Lv - Tak. 1500 - Tak. cd/m2 - Tak.
Czas trwania diody N/A - Tak. 20,000 - Tak. Kr. Uwaga 1



Uwaga:

  • Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.

Specyfikacja optyczna



5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 2



Element testu niezawodności



Nie, nie, nie. Element testowy Warunki badania Uwaga:
1 Wysokiej temperatury +85°C / 240H

1Badanie funkcjonalne jest w porządku.

Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone.

2Nie ma niskich.

Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.




2 Niższe temperatury -30°C / 240H
3 Wysoki Tempe. +85°C / 240H
4 Niski Temper. -30°C / 240H
5 Przechowywanie w warunkach wysokiej temperatury/wilgotności 60+5°C x 90%RH / 240H
6 Wstrząs cieplny i chłodny Stan statyczny, -30°C ((30min) ~85°C (30min),50 cykli





PRoductZdjęcie
5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 3


5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 4
5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 5

Zakłady produkcyjne i certyfikaty

5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 6
5 cali IPS TFT LCD 800*480 Pixel 262K pełnobarwny wyświetlacz ST7262 Driver IC 7
