Multi Touch PCAP TFT 5,5 cali wyświetlacz MIPI Interfejs 1080*1920 pikseli Garancja niskiej ceny

MOQ:	negocjować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16 dni
Wydajność dostaw:	10000 sztuk

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen, Guangdong

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW550040N0-CTP

Podkreślić:

Wyświetlacz LCD HX8399C IPS TFT

Interfejs MIPI Wyświetlacz IPS TFT LCD

5Moduł wyświetlacza LCD o średnicy 0

Opis produktu

5.5 INCH TOUCH PCAP TFT MIPI INTERFACE Wprowadzenie do produktu

TFT (Thin Film Transistor) to technologia wyświetlania ciekłych kryształów, która ma cechy szybkiej prędkości odpowiedzi i wysokiej odtwarzalności koloru.,zapewniając możliwość wyświetlania panoramicznego o prawie 180 stopni, które może utrzymać spójność i dokładność kolorów pod każdym kątem.GT911 to wysokiej wydajności pojemnościowy układ sterowania ekranem dotykowym, który obsługuje wiele dotyków i zapewnia użytkownikom płynne interakcjeŁącząc dokładność dotykową i szybkość reakcji z chipem GT911, 5,5 cali wyświetlacz TFT IPS panoramiczny ekran LCD może osiągnąć wysoką precyzję działania dotykowego i szybką reakcję.Tianxianwei jest ekspertem w produktach IPS., dostarczając klientom ponad 500 rodzajów produktów IPS stosowanych w różnych gałęziach przemysłu.

Ekran wyświetlacza TXW550040N0-CTP ma rozdzielczość wysokiej rozdzielczości 1080 * 1920, zapewniając przejrzystość obrazu i bogactwo szczegółów.zapewnienie dobrej widoczności nawet w środowiskach o silnym oświetleniu. Tianxianwei TXW550040N0-CTP może osiągnąć różne poziomy jasności zgodnie z potrzebami klienta.

Ekran wyświetlania TXW550040N0-CTP jest szeroko stosowany w ręcznych urządzeniach PDA, sprzęcie fotograficznym, instrumentach, pilotażowym zdalnym sterowaniu pojazdami powietrznymi i innych dziedzinach.Jego wysoka rozdzielczość i funkcjonalność multi-touch zapewniają użytkownikom bogate doświadczenie interaktywne i wygodne metody obsługi.

Cechy

Pozycja	Specyfikacja	Jednostka
Wielkość ekranu	5.5	Calownik
Liczba pikseli	1080*3RGB ((H) X1920 ((V)	Piksele
Obszar wyświetlania	68.04 ((H) * 120.96 ((V)	mm
Wskaźnik rozmiaru pikseli	0.021(H) *0.063(V)	mm
Wymiar zarysu	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Układ pikseli	Wyróżnienie:	- Nie.
Tryb wyświetlania	Zazwyczaj czarny	- Nie.
W kierunku widzenia	Wszystkie	- Nie.
Wyświetlanie koloru	262K	- Nie.
Światłość ((cd/m2)	1100	grzyby
Wskaźnik kontrastu	800:1	- Nie.
Interfejs	MIPI
Światło tylne	Typ światła bocznego LED	- Nie.
IC LCM	HX8399C
CTP IC	GT911
Temperatura działania	-20~60	°C
Temperatura przechowywania	-30~70	°C

Rysunek

Multi Touch PCAP TFT 5,5 cali wyświetlacz MIPI Interfejs 1080*1920 pikseli Garancja niskiej ceny 0

Multi Touch PCAP TFT 5,5 cali wyświetlacz MIPI Interfejs 1080*1920 pikseli Garancja niskiej ceny 1

Opis funkcji modułu

Numer pin	Symbol	Opis
1	GND	Ziemia mocy
2	GND	Ziemia mocy
3	CTP_RST	Zresetowanie panelu dotykowego
4	Zresetowanie	Zresetuj terminal wejścia sygnału.
5	CTP_INT	Wyjście przerwy z panelu dotykowego
6	TE	Sygnał efektu rozdarcia jest używany do synchronizacji MCU z pamięcią ramkową
7	CTP_SDA	Dane I2C z panelu dotykowego
8	LCD_ID	Nie podłączony
9	CTP_SCL	Zegar I2C z panelu dotykowego
10	GND	Ziemia mocy
11	CTP_VCC	Panel dotykowy Zasilanie 2,8~3,3V
12	D0N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
13	GND	Ziemia mocy
14	D0P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
15	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
16	GND	Ziemia mocy
17	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
18	D1N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
19	GND	Ziemia mocy
20	D1P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
21	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
22	GND	Ziemia mocy
23	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
24	CLKN	Prędkość wejścia/wyjścia sygnału różnicowego
25	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
26	CLKP	Prędkość wejścia/wyjścia sygnału różnicowego
27	GND	Ziemia mocy
28	GND	Ziemia mocy
29	PWM	Ta szpilka łączy się z zewnętrznym sterownikiem LED.
30	D2N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
31	IOVCC 1,8 V	Zasilanie dla I/O.
32	D2P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
33	GND	Ziemia mocy
34	GND	Ziemia mocy
35	WSP	Włókno wejściowe zewnętrzne ((4,8V ~ 6V)
36	D3N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
37	VSN	Włókno wejściowe zewnętrzne ((-4,8V~-6V)
38	D3P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
39	GND	Ziemia mocy
40	GND	Ziemia mocy

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+60	°C
Temperatura przechowywania LCM	T_STG	- 30	+70	°C
TP Temperatura i wilgotność operacyjna ((20% ~ 90%RH)	T_OPR	-20	+60	°C
TP SStemperatura i wilgotność magazynowania ((20% ~ 90%RH)	T_STG	- 30	+70	°C
wilgotność	RH	-	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka	Uwaga:
Napięcie zasilania dla I/O	VDDIO	1.65	1.8	3.3	V
Zewnętrzne napięcie wejściowe dla (DC/DC)	WSP	4.8	- Tak.	6.0	V
Zewnętrzne napięcie wejściowe dla (DC/DC)	VSN	- Sześć.0	- Tak.	- Cztery.8	V

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego to typ oświetlenia krawędziowego z 15 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	28	- Tak.	32	V	-
Prąd prądowy	Ja..._F	- Tak.	60	-	mA	-
Światłość ((Z LCD + CTP)	Lv	- Tak.	1200	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Nie, nie.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

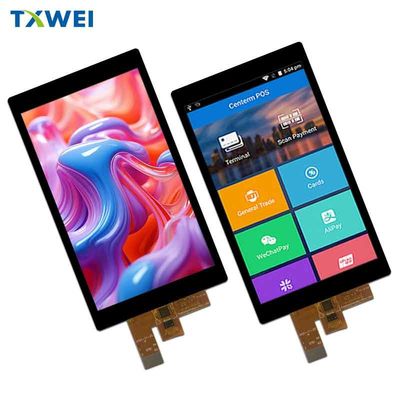

Obraz produktu
