5.5-calowy wyświetlacz TFT Producent, typ portretu 5,5-calowy wyświetlacz PCAP TFT

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

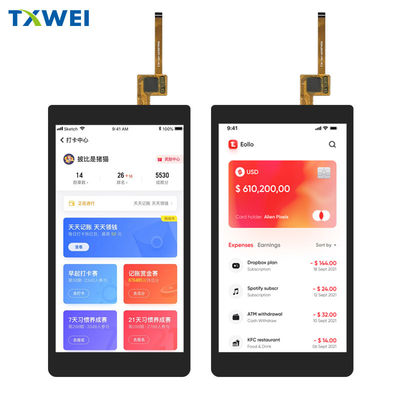

5.5-calowy wyświetlacz TFT Producent, typ portretu 5,5-calowy wyświetlacz PCAP TFT

MOQ:	negocjować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16 dni
Wydajność dostaw:	10000 sztuk

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen, Guangdong

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW550039N0-CTP

Podkreślić:

Panel LCD 720*1280 TFT

Panel LCD TFT odczytywalny światłem słonecznym

50

Opis produktu

TFT LCD Touch 5.5" Inch HD 720x1280 Portrait IPS Full Viewing Angle TFT z interfejsem MIPI z modułem LCD CTP

5.5 Inch TFT Display Producent, Portrait Type 5.5 Inch PCAP TFT Display Wprowadzenie

Cechy

Ten 5,5-calowy wyświetlacz TFT LCDTXW550039N0-CTP3 ma rozmiar diagonalny 5,5 cala i rozdzielczość 720x1280 pikseli.
Ten 5,5-calowy moduł wyświetlacza LCD jest wyposażony wST7703obwód zintegrowany, który obejmuje funkcje sterownika i sterownika IC i obsługuje interfejsy MIPI.
Ten 5,5-calowy wyświetlacz PCAP TFT ma napięcie zasilania (Vdd) od 21 V.
Ten 5,5-calowy ekran LCD jest wyświetlaczem typu IPS z pełnym kątem widzenia 85/85/85/85 max.
Ten 5,5 cala portret TFTTXW550039N0-CTPjest wyświetlany w trybie portretowym o jasności 350 nits i może być dostosowywany
Ten 5,5-calowy wyświetlacz TFT jest wyposażony w panel dotykowy PCAP (projekcja pojemnościowa), zawierającyST7703IC, interfejs I2C i technologia dotykowa 5-punktowa zapewniają wrażliwe i przyjazne dla użytkownika doświadczenie.
Ten 5,5-calowy ekran PCAP TFT może działać w temperaturze od -20 °C do +70 °C; jego temperatura przechowywania wynosi od -30 °C do +80 °C.
Niezależnie od tego, czy jest on używany w pomieszczeniach wewnętrznych, czy na zewnątrz, ten 5,5-calowy wyświetlacz TFT LCD może spełniać różne wymagania dotyczące wyświetlacza.Przenośny PDA, urządzenie POS, instrument do pomiaru, kontrola medyczna, ochrona, wyświetlacz edukacyjny, panel sterowania sprzętem i inne dziedziny.

Informacje o produkcie

Produkt:	5Wyświetlacz LCD TFT o pojemności 0,5 cala
Rozstrzygnięcie:	720x1280 kropek
Interfejs:	MIPI
W kierunku widzenia:	IPS Wszystkie kąty widzenia ((85/85/85/85)
Ekran dotykowy:	PCAP
Struktura PCAP:	G+FF
Kontroler CTP:	GT911
Kontroler LCD:	ST7703
Wymiar szkła pokrywy:	Dostosowywalne
Połączenie:	ZIF FPC
Numer szpilki:	25 szpilów
Światłość powierzchni:	350 Cd/m2 ((nits)
Żywotność LED:	30000 godzin
Zgodność:	Zgodność z CE i FCC oraz RoHS

5.5 Inch TFT Display Producent, Portrait Type 5.5 Inch PCAP TFT Display Drawing

5.5-calowy wyświetlacz TFT Producent, typ portretu 5,5-calowy wyświetlacz PCAP TFT 0

5.5-calowy wyświetlacz TFT Producent, typ portretu 5,5-calowy wyświetlacz PCAP TFT 1

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+60	°C
Temperatura przechowywania LCM	T_STG	- 30	+70	°C
TP Temperatura i wilgotność operacyjna ((20% ~ 90%RH)	T_OPR	-20	+60	°C
TP SStemperatura i wilgotność magazynowania ((20% ~ 90%RH)	T_STG	- 30	+70	°C
wilgotność	RH	-	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego to typ oświetlenia krawędziowego z białymi 14 diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	19.6	- Tak.	22.4	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	40	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	TBD	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

(1)Żywotność LED jest zdefiniowana jako zmniejszenie jasności modułu do 50% pierwotnej jasności przy IL=20mA/LED. Żywotność LED może zostać skrócona, jeśli działanie IL jest większe niż 25mA/LED.

Opis funkcji modułu

Numer PIN.	Symbol	LCM Funkcjonalne
1-2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3-4	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
5	GND	Ziemia mocy
6	IOVCC1.8V	Zapewnienie zasilania I/O i interfejsu (IOVCC):10,65 V do 2,0 V
7	VCI2.8V	Analogiczne źródło zasilania (VCI):2.5V do 3.3V
8	Zresetowanie	Zresetuj terminal wejścia sygnału.
9	TE	Wymień puls głowy dla efektu rozdarcia.
10	LCD-ID	Identyfikacja odczytu PIN dla identyfikacji obwodu.
11	GND	Ziemia mocy
12	CLKP	Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
13	CLKN	Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
14	GND	Ziemia mocy
15	D0P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
16	D0N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
17	GND	Ziemia mocy
18	D1P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
19	D1N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
20	GND	Ziemia mocy
21	D2P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
22	D2N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
23	GND	Ziemia mocy
24	D3P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
25	D3N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia

Numer PIN.	Symbol	TPFunkcjonalne
1	CTP_VCC 3.3V	Panel dotykowy Powerdostawa2.8~3.3V
2	CTP_RST1.8V	Zresetowanie panelu dotykowego
3	CTP_SCL1.8V	Zegar I2C z panelu dotykowego
4	CTP_SDA1.8V	Dane I2C z panelu dotykowego
5	CTP_INT1.8V	Wyjście przerwy z panelu dotykowego
6	GND	Power Ground

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

5.5 Inch TFT Display Producent, Portrait Type 5.5 Inch PCAP TFT Display Image
