7-calowy wyświetlacz TFT LCD 1024 * 600 kropek 50 pin interfejsu RGB HX8282A11

MOQ: negotiate
Cena £: negotiate
Standardowe Opakowanie: cardboard
Okres dostawy: 16
Metoda płatności: L/C TT D/P
Wydajność dostaw: 10000pcs
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Place of Origin
Guangdong,China
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Model Number
TXW700028N0
Wielkość:
7.0
Obszar aktywny:
154,21 (wys.) * 85,92 (pion.)
Rozmiar zarysu mechanicznego (szer.*wys.*t):
1640,9*100*3,5 mm
Liczba pinów Lcm:
50pin
Interfejs LCM:
Interfejs RGB 24-bitowy
Stopnie lumenów:
800CD/m²
Rozstaw pikseli (szer.*wys.):
0,1506*0,1432
Podkreślić:

7-calowy wyświetlacz LCD TFT

Opis produktu

7" TFT1024*600punkty wprowadzenie produktu



Model nr.:TXW700028N0



TXW700028N0 to 7-calowy wyświetlacz TFT LCD o rozdzielczości 1024 * 600 kropek. Rozmiar modułu wynosi 164,9 (szerokość) X 100 (wysokość) X 3,5 (głębokość) mm; obszar skuteczny 154.21 (szerokość) X85.92 (wysokość) mm. Ten monitor TFT obsługuje interfejs RGB o 24 bitach. Dzięki powierzchniom wyświetleniowym anty-odblaskowym ekran nie odbija światła i utrzymuje lepszą jakość obrazu.
Współczynnik kontrastu tego modułu wynosi 500:1 (typowa wartość), a jasność wynosi 800 nits (typowa wartość).Moduł ten działa w zakresie temperatur od -30 do +85 °C i przechowuje temperatury od -30 do +85 °C.


Cechy



Pozycja Specyfikacja
Rozmiar LCD 70,0 cala (diagonalnie)
Element sterownika a-Si aktywna macierza TFT
Rozstrzygnięcie

1024*3RGB ((H) X600 ((V)
Tryb wyświetlania Zazwyczaj biały, nadający
Wskazówka

00,1506*0,1432 mm
Obszar aktywny

154.21 ((H) * 85.92 ((V) mm
Rozmiar modułu

1640,9*100*3,5 mm
Obsługa powierzchni Przeciwświetlenie
Układ kolorystyczny Pas RGB

IC sterownika LCM

HX8282A11

Prąd podświetlenia

200-280mA

Stopnie lumenów

800cd/m2





7" TFT 1024x600 kropek Rysunek produktu



7-calowy wyświetlacz TFT LCD 1024 * 600 kropek 50 pin interfejsu RGB HX8282A11 0

7-calowy wyświetlacz TFT LCD 1024 * 600 kropek 50 pin interfejsu RGB HX8282A11 1







Opis funkcji modułu



Numer PIN. Symbol LCMOpis
1 LEDA Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
2 LEDA Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
3 LEDK Zasilanie końcowe katody wejściowej oświetlenia tylnego.
4 LEDK Zasilanie końcowe katody wejściowej oświetlenia tylnego.
5 GND

Ziemia silnikowa
6 VCOM Powszechne napięcie
7 DVDD

Zasilanie dla obwodów cyfrowych 3.3V
8 Moduł

Wybór trybu DE/SYNC.
9 DE Sygnał aktywacji danych w trybie RGB I/F 1
10 VS Sygnał w RGB I/F
11 HS Horyzontalna synchronizacja sygnału RGB I/F
12 ~ 19 B7~B0 8-bitowy autobus danych wyświetla niebieskie dane
20 ~ 27 G7~G0 8-bitowy przyczepnik danych wyświetla zielone dane
28 ~ 35 R7~R0 8-bitowy autobus danych wyświetla czerwone dane.
36 GND Ziemia silnikowa
37 DCLK Sygnał zegarowy pikseli w RGB I/F
38 GND Ziemia silnikowa
39 L/R

Wybór lewy / prawy
40 U/D

Wybór w górę/dolę
41 VGH Brama WŁASNOŚCI
42 VGL Włókno bramy OFF
43 AVDD Moc dla obwodu analogowego
44 Zresetowanie

Rezerwacja globalna
45 NC

Brak połączenia.
46 VCOM Powszechne napięcie
47 DITHB

DITHER = H:Włącz funkcję dithering wewnętrzny;
DITHER = L:wyłączenie wewnętrznej funkcji ditheringu
48 GND Ziemia silnikowa
49 NC

Brak połączenia.
50 NC

Brak połączenia.





ABsoluteMaksymaRWykorzystanie

Charakterystyka Symbol Min. Max, proszę. Jednostka
Temperatura pracy LCM TOPR -20 +70 °C
Temperatura przechowywania LCM TSTG - 30 +80 °C
wilgotność RH 10 90 %





TFT D.C.Ccechy

Charakterystyka Symbol Min. Typowy. Max, proszę. Jednostka Uwaga:
Wskaźnik TFT OperationFrame Hz - Tak. 60 - Tak. Hz
napięcie zasilania dla (DC/DC) VDD 3.0 3.3 3.6 V
Brama TFT ON napięcie VGH 17 18 19 V Uwaga 2
TFT Gate OFF Voltage VGL - Sześć.5 -6 - Pięć.5 V Uwaga 2

TFT Powszechne napięcie

 Vcom 3.0 3.15 3.3 V Uwaga 1
AVDD Avdd 8.9 9.0 9.1 V Uwaga 3



Uwaga 1: Wartość VCOM powinna być dostosowana do różnych warunków w celu optymalizacji wartości Flicker.
Uwaga 2: VGH i VGL to napięcia robocze bramy TFT.
Uwaga 3: Ustaw kontrast, zwiększ i zaciemnij kolor, zmniejsz i rozjaśnij kolor.





Charakterystyka jednostki światła tylnego

System oświetlenia tylnego to typ oświetlenia krawędziowego z 30 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższej tabeli.

Charakterystyka Symbol Min. Rodzaj Max, proszę. Jednostka Uwaga:
Włókno przednie VF 8.8 - Tak. 10 V -
Prąd prądowy Ja...F - Tak. 200 - Tak. mA -
Światłość ((Z LCD + CTP) Lv - Tak. 650 - Tak. cd/m2 -
Czas trwania diody N/A - Tak. 30,000 - Tak. Kr. Uwaga 1



Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED



Element testu niezawodności



Nie, nie, nie. Element testowy Warunki badania Uwaga:
1 Wysokiej temperatury +80°C / 96H

1Badanie funkcjonalne jest w porządku.

Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone.

2Nie ma niskich.

Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.




2 Niższe temperatury -30°C / 96H
3 Wysoki Tempe. +70°C / 96H
4 Niski Temper. -20°C / 96H
5 Przechowywanie w warunkach wysokiej temperatury/wilgotności 60°C x 90%RH /96H
6 Wstrząs cieplny i chłodny Stan statyczny, -20°C ((30min) ~70°C (30min),50 cykli

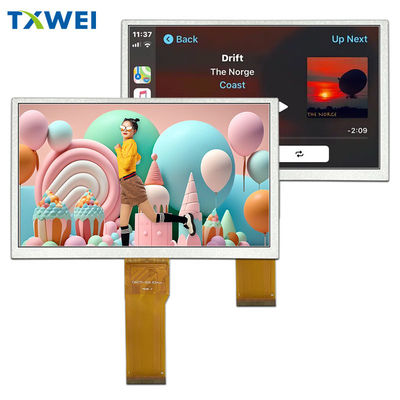

7" TFT 1024x600 kropek Obraz produktu

7-calowy wyświetlacz TFT LCD 1024 * 600 kropek 50 pin interfejsu RGB HX8282A11 2



7-calowy wyświetlacz TFT LCD 1024 * 600 kropek 50 pin interfejsu RGB HX8282A11 3



7-calowy wyświetlacz TFT LCD 1024 * 600 kropek 50 pin interfejsu RGB HX8282A11 4
