7-calowy MIPI TFT LCD 800 * 1280 kropek pojemnościowy ekran dotykowy LCD

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700071S0-CTP

Prąd podświetlenia:

160mA

Układ scalony sterownika LCM:

ILI9881C

Obszar aktywny:

94.2 ((H) * 150.72 ((V)

Stopnie lumenów:

550cd/m2

Liczba pikseli:

800*3RGB(wys.)X1280(pion.)

Liczba pinów Lcm:

25 szpilek

Rozmiar zarysu mechanicznego (szer.*wys.*t):

107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm

Podkreślić:

panel wyświetlania kontroli dostępu bezpieczeństwa

Pojemnościowy wyświetlacz LCD TFT dotykowy

550 cd/m2 wyświetlacz TFT LCD

Opis produktu

O tym produkcie 7-calowy wyświetlacz MIPI TFT LCD TXW700071S0-CTP z 25 pinami

Wprowadzenie 7" MIPI TFT LCD z800*1280Rozdzielczość, pojemnościowy ekran dotykowy i technologia IPS o jasności 550 cd/m2, oto szczegółowy przegląd produktu:

Specyfikacje wyświetlacza:

Rozmiar: 7 cali, zapewniający przestronny rozmiar ekranu do szczegółowego przeglądania i interakcji użytkownika.
Rozstrzygnięcie: 800 * 1280 pikseli, zapewniające pełną czystość HD dla jasnych obrazów i tekstu, co sprawia, że nadaje się do treści o wysokiej rozdzielczości

Technologia wyświetlania:

TFT (Thin Film Transistor): zapewnia szybki czas reakcji i wysoki kontrast, zapewniając żywe i realistyczne kolory.
IPS (In Plane Switching): zapewnia szeroki kąt widzenia w celu zapewnienia spójności koloru i jasności we wszystkich kierunkach, co czyni go idealnym wyborem dla środowisk współpracy.

Funkcja ekranu dotykowego:

Pojemny ekran dotykowy: obsługuje gesty wielo-dotknięcia, zapewniając intuicyjną i elastyczną interakcję użytkownika.

Jasność i kontrast:

Jasność: 550 cd/m2, co zapewnia widoczność ekranu w jasnych warunkach i w bezpośrednim świetle słonecznym, co czyni go odpowiednim do zastosowań na zewnątrz lub w dobrze oświetlonych pomieszczeniach.
Wysoki kontrast: chociaż nie są określone, panele IPS zazwyczaj zapewniają wysoki kontrast, zwiększając głębię i jasność wyświetlanej treści.

Projekt i trwałość:

Struktura klasy przemysłowej: zdolna do wytrzymania surowych testów ciągłego użytkowania,z solidną konstrukcją, która może wytrzymać wymagania środowisk profesjonalnych i handlowych.
Szeroki zakres temperatur: działa płynnie w szerokim zakresie temperatur, zapewniając niezawodność w różnych warunkach klimatycznych.

Zastosowanie:

Bardzo odpowiedni do takich dziedzin, jak kontrola dostępu bezpieczeństwa, płatności mobilne, bezpieczeństwo przemysłowe, przyrządy, sprzęt medyczny, inteligentny dom, Internet rzeczy, urządzenia gospodarstwa domowego itp.

Ten 7-calowy wyświetlacz MIPI TFT LCD jest doskonałym wyborem dla osób poszukujących wysokiej rozdzielczości, wysokiej jasności, wyświetlaczy dotykowych do różnych zastosowań profesjonalnych i komercyjnych.

Jeśli potrzebujesz więcej informacji lub prośby o ofertę, skontaktuj się z nami!

Cechy

Charakterystyka	Wielkość	7 cali
	Rozstrzygnięcie	800*3RGB ((H) X1280 ((V)
	Interfejs	Interfejs MIPI
	Głębokość koloru	16.7M
	Wskaźnik wyświetlacza.	0.11775(H) *0.11775(V)
	Konfiguracja pikseli	RGB pas pionowy
	Tryb wyświetlania	Zazwyczaj czarny
	IC sterownika TP	GT9271
	Obsługa powierzchni LCD	powłoka przeciwpromieniowa: ((3H)
	Kierunek widzenia	U/D/L/R:85/85/85/85
	Wskaźnik kontrastu	550 ((TYP.)
	Gamma kolorów	72%
	Światłość ((cd/m2)	550 ((TYP.)
	Liczba pinów Lcm	25 pinów
	Numery LED	24 LED
	IC sterownika LCM	ILI9881C
Wyroby mechaniczne	Mechaniczny zarysSize ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Obszar aktywny	94.2 ((H) * 150.72 ((V)
	Z/bez CTP	Z CTP

Rysunek produktu

7-calowy MIPI TFT LCD 800 * 1280 kropek pojemnościowy ekran dotykowy LCD 0

7-calowy MIPI TFT LCD 800 * 1280 kropek pojemnościowy ekran dotykowy LCD 1

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+60	°C
Temperatura przechowywania LCM	T_STG	- 30	+70	°C
TP Temperatura i wilgotność operacyjna ((20% ~ 90%RH)	T_OPR	-20	+60	°C
TP SStemperatura i wilgotność magazynowania ((20% ~ 90%RH)	T_STG	- 30	+70	°C
wilgotność	RH	-	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 24 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	8.4	- Tak.	9.9	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	160	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	TBD	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	VDD 3.3V	zasilacz dla obwodów prądu stałego/prądu stałego
2	VDD 3.3V	zasilacz dla obwodów prądu stałego/prądu stałego
3	Zresetowanie 3.3V	Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
4	GND	Power Ground
5	MIPI_D0N	Polaryzacja ujemna danych różnicowych niskiego napięcia 0
6	MIPI_D0P	Pozytywna biegunowość danych różnicowych niskiego napięcia 0
7	GND	Power Ground
8	MIPI_D1N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 1
9	MIPI_D1P	Pozytywna biegunowość danych różnicowych niskiego napięcia1sygnał
10	GND	Power Ground
11	MIPI_CLKN	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
12	MIPI_CLKP	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
13	GND	Power Ground
14	MIPI_D2N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 2
15	MIPI_D2P	Pozytywna biegunowość danych różnicowych niskiego napięcia2sygnał
16	GND	Power Ground
17	MIPI_D3N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3
18	MIPI_D3P	Pozytywna biegunowość danych różnicowych niskiego napięcia3sygnał
19	GND	Power Ground
20	PWM	Wyrzutek PWM sterowania podświetleniem LCD
21	GND	Power Ground
22	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
23	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
24	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
25	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.

CTPNumer PINOpis:

Numer PIN.	Symbol	TPFunkcjonalne
1	CTP_RST3.3V	Zresetowanie panelu dotykowego
2	CTP_INT3.3V	Wyjście przerwy z panelu dotykowego
3	CTP_SDA3.3V	Dane I2C z panelu dotykowego
4	CTP_SCL3.3V	Zegar I2C z panelu dotykowego
5	GND	Power Ground
6	CTP_VDD3.3V	Zasilanie PWR I/O z panelu dotykowego

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

Obraz produktu

Urządzenia i certyfikaty

Znaków:

produkty

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700071S0-CTP

Prąd podświetlenia:

160mA

Układ scalony sterownika LCM:

ILI9881C

Obszar aktywny:

94.2 ((H) * 150.72 ((V)

Stopnie lumenów:

550cd/m2

Liczba pikseli:

800*3RGB(wys.)X1280(pion.)

Liczba pinów Lcm:

25 szpilek

Rozmiar zarysu mechanicznego (szer.*wys.*t):

107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm

Minimum Order Quantity:

negotiate

Cena:

negotiate

Packaging Details:

cardboard

Delivery Time:

Payment Terms:

L/C TT D/P

Supply Ability:

10000pcs

Podkreślić

panel wyświetlania kontroli dostępu bezpieczeństwa

Pojemnościowy wyświetlacz LCD TFT dotykowy

550 cd/m2 wyświetlacz TFT LCD

Opis produktu

O tym produkcie 7-calowy wyświetlacz MIPI TFT LCD TXW700071S0-CTP z 25 pinami

Wprowadzenie 7" MIPI TFT LCD z800*1280Rozdzielczość, pojemnościowy ekran dotykowy i technologia IPS o jasności 550 cd/m2, oto szczegółowy przegląd produktu:

Specyfikacje wyświetlacza:

Rozmiar: 7 cali, zapewniający przestronny rozmiar ekranu do szczegółowego przeglądania i interakcji użytkownika.
Rozstrzygnięcie: 800 * 1280 pikseli, zapewniające pełną czystość HD dla jasnych obrazów i tekstu, co sprawia, że nadaje się do treści o wysokiej rozdzielczości

Technologia wyświetlania:

TFT (Thin Film Transistor): zapewnia szybki czas reakcji i wysoki kontrast, zapewniając żywe i realistyczne kolory.
IPS (In Plane Switching): zapewnia szeroki kąt widzenia w celu zapewnienia spójności koloru i jasności we wszystkich kierunkach, co czyni go idealnym wyborem dla środowisk współpracy.

Funkcja ekranu dotykowego:

Pojemny ekran dotykowy: obsługuje gesty wielo-dotknięcia, zapewniając intuicyjną i elastyczną interakcję użytkownika.

Jasność i kontrast:

Jasność: 550 cd/m2, co zapewnia widoczność ekranu w jasnych warunkach i w bezpośrednim świetle słonecznym, co czyni go odpowiednim do zastosowań na zewnątrz lub w dobrze oświetlonych pomieszczeniach.
Wysoki kontrast: chociaż nie są określone, panele IPS zazwyczaj zapewniają wysoki kontrast, zwiększając głębię i jasność wyświetlanej treści.

Projekt i trwałość:

Struktura klasy przemysłowej: zdolna do wytrzymania surowych testów ciągłego użytkowania,z solidną konstrukcją, która może wytrzymać wymagania środowisk profesjonalnych i handlowych.
Szeroki zakres temperatur: działa płynnie w szerokim zakresie temperatur, zapewniając niezawodność w różnych warunkach klimatycznych.

Zastosowanie:

Bardzo odpowiedni do takich dziedzin, jak kontrola dostępu bezpieczeństwa, płatności mobilne, bezpieczeństwo przemysłowe, przyrządy, sprzęt medyczny, inteligentny dom, Internet rzeczy, urządzenia gospodarstwa domowego itp.

Jeśli potrzebujesz więcej informacji lub prośby o ofertę, skontaktuj się z nami!

Cechy

Charakterystyka	Wielkość	7 cali
	Rozstrzygnięcie	800*3RGB ((H) X1280 ((V)
	Interfejs	Interfejs MIPI
	Głębokość koloru	16.7M
	Wskaźnik wyświetlacza.	0.11775(H) *0.11775(V)
	Konfiguracja pikseli	RGB pas pionowy
	Tryb wyświetlania	Zazwyczaj czarny
	IC sterownika TP	GT9271
	Obsługa powierzchni LCD	powłoka przeciwpromieniowa: ((3H)
	Kierunek widzenia	U/D/L/R:85/85/85/85
	Wskaźnik kontrastu	550 ((TYP.)
	Gamma kolorów	72%
	Światłość ((cd/m2)	550 ((TYP.)
	Liczba pinów Lcm	25 pinów
	Numery LED	24 LED
	IC sterownika LCM	ILI9881C
Wyroby mechaniczne	Mechaniczny zarysSize ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Obszar aktywny	94.2 ((H) * 150.72 ((V)
	Z/bez CTP	Z CTP

Rysunek produktu

7-calowy MIPI TFT LCD 800 * 1280 kropek pojemnościowy ekran dotykowy LCD 0

7-calowy MIPI TFT LCD 800 * 1280 kropek pojemnościowy ekran dotykowy LCD 1

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+60	°C
Temperatura przechowywania LCM	T_STG	- 30	+70	°C
TP Temperatura i wilgotność operacyjna ((20% ~ 90%RH)	T_OPR	-20	+60	°C
TP SStemperatura i wilgotność magazynowania ((20% ~ 90%RH)	T_STG	- 30	+70	°C
wilgotność	RH	-	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 24 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	8.4	- Tak.	9.9	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	160	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	TBD	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	VDD 3.3V	zasilacz dla obwodów prądu stałego/prądu stałego
2	VDD 3.3V	zasilacz dla obwodów prądu stałego/prądu stałego
3	Zresetowanie 3.3V	Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
4	GND	Power Ground
5	MIPI_D0N	Polaryzacja ujemna danych różnicowych niskiego napięcia 0
6	MIPI_D0P	Pozytywna biegunowość danych różnicowych niskiego napięcia 0
7	GND	Power Ground
8	MIPI_D1N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 1
9	MIPI_D1P	Pozytywna biegunowość danych różnicowych niskiego napięcia1sygnał
10	GND	Power Ground
11	MIPI_CLKN	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
12	MIPI_CLKP	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
13	GND	Power Ground
14	MIPI_D2N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 2
15	MIPI_D2P	Pozytywna biegunowość danych różnicowych niskiego napięcia2sygnał
16	GND	Power Ground
17	MIPI_D3N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3
18	MIPI_D3P	Pozytywna biegunowość danych różnicowych niskiego napięcia3sygnał
19	GND	Power Ground
20	PWM	Wyrzutek PWM sterowania podświetleniem LCD
21	GND	Power Ground
22	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
23	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
24	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
25	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.

CTPNumer PINOpis:

Numer PIN.	Symbol	TPFunkcjonalne
1	CTP_RST3.3V	Zresetowanie panelu dotykowego
2	CTP_INT3.3V	Wyjście przerwy z panelu dotykowego
3	CTP_SDA3.3V	Dane I2C z panelu dotykowego
4	CTP_SCL3.3V	Zegar I2C z panelu dotykowego
5	GND	Power Ground
6	CTP_VDD3.3V	Zasilanie PWR I/O z panelu dotykowego

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

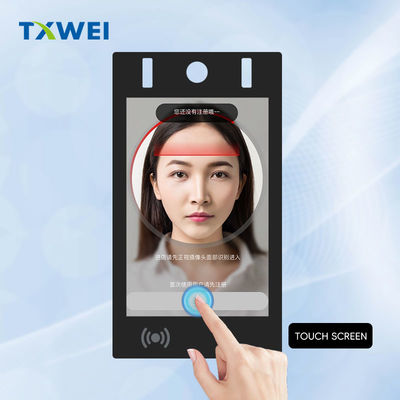

Obraz produktu

Urządzenia i certyfikaty

Znaków:

Wyświetlacz TFT LCD

Moduł LCD TFT

Ekran LCD TFT

Okrągły TFT LCD

Kwadratowy wyświetlacz TFT

Typ paska TFT

Płyty sterowników HDMI

Płyty kierowcy VGA

Pojemnościowy panel dotykowy

3-CALOWY WYŚWIETLACZ LCD

4-calowy LCD

7-calowy moduł LCD

Moduł LCD 10 cali

7-calowy MIPI TFT LCD 800 * 1280 kropek pojemnościowy ekran dotykowy LCD

panel wyświetlania kontroli dostępu bezpieczeństwa

Pojemnościowy wyświetlacz LCD TFT dotykowy

550 cd/m2 wyświetlacz TFT LCD

Cechy

800 x 1280 7-calowy moduł LCD,

Wysoki jasność 7-calowy wyświetlacz LCD,

Wyświetlacz TFT LCD

Moduł LCD TFT

Ekran LCD TFT

Okrągły TFT LCD

Kwadratowy wyświetlacz TFT

Typ paska TFT

Płyty sterowników HDMI

Płyty kierowcy VGA

Pojemnościowy panel dotykowy

3-CALOWY WYŚWIETLACZ LCD

4-calowy LCD

7-calowy moduł LCD

Moduł LCD 10 cali

panel wyświetlania kontroli dostępu bezpieczeństwa

Pojemnościowy wyświetlacz LCD TFT dotykowy

550 cd/m2 wyświetlacz TFT LCD

Cechy

800 x 1280 7-calowy moduł LCD,

Wysoki jasność 7-calowy wyświetlacz LCD,
