MOQ: | negotiate |
Cena £: | negotiate |
Standardowe Opakowanie: | cardboard |
Okres dostawy: | 16 |
Metoda płatności: | L/C TT D/P |
Wydajność dostaw: | 10000pcs |
O tym przedmiocie TXW700078S0-CTP
Przegląd
Nasz 7-calowy wyświetlacz LCD TFT o wysokiej jasności został zaprojektowany tak, aby zapewnić lepszą wydajność w trudnych warunkach oświetleniowych.Z imponującą jasnością 1100 nitów i rozdzielczością Full HD 800*1280 kropek, wyświetlacz ten jest idealny do zastosowań wymagających jasności i żywotności.Interfejs procesora przemysłu mobilnego) zapewnia szybkie przesyłanie danych i optymalną jakość obrazu, dzięki czemu nadaje się do różnych zastosowań przemysłowych, handlowych i konsumenckich.
Scenariusze zastosowań
Produkt ten jest szeroko stosowany w takich dziedzinach, jak zdalne sterowniki dronów, terminale płatnicze, bezpieczeństwo przemysłowe, instrumenty, sprzęt medyczny, ręczne PDA itp.
7-calowy wyświetlacz LCD TFT o wysokiej jasności łączy w sobie najnowocześniejszą technologię, wysoką wydajność i wszechstronność, dzięki czemu jest doskonałym wyborem dla szerokiego zakresu zastosowań.Niezależnie od tego, czy są one stosowane na zewnątrz czy w przemyśle, ten wyświetlacz gwarantuje widoczność i niezawodność, zwiększając doświadczenie i zadowolenie użytkownika.
Cechy
Parametry | Specyfikacja | Jednostka | Uwaga |
Wielkość zarysu |
108.1*164.2*4.45 |
mm | MROK |
Obszar aktywny |
94.2 ((H) * 150.72 ((V) |
mm | Uwaga 1.1 |
Jasność |
1100 |
cd/m2 | - |
Liczba pikseli |
800*3RGB ((H) X1280 ((V) |
piksele | - |
Wskaźnik pikseli |
0.11775(H) *0.11775(V) |
MM | - |
Struktura ekranu dotykowego |
G+G |
- | - |
Układ sterowania dotykowego |
GT911 |
- | - |
Interfejs dotykowy |
IIC |
||
Różnorodność kolorów | 70% (min.), 75% (typowy) | CF @C Light | |
Tryb wyświetlania | Zazwyczaj czarny | - | - |
Kierunek widzenia | 85/85/85/85 (typowy) 80/80/80/80 (min.) | Deg. | CR>=10 |
Liczba pinów Lcm |
39 |
Numer PIN |
- |
interfejs |
Interfejs MIPI |
- | - |
IC sterownika LCM |
ILI9881C |
Uwaga: H: długość pozioma, V: długość pionowa.
Uwaga: Kompatybilne układy IC dla tego produktu obejmują ILI9881C, Touch Driver IC GT911 Proszę skontaktować się z producentem układu IC i zweryfikować go, wybierając którykolwiek z nich.Informacje, które przypuszczamy o IC tylko dla odniesienia.
Rysunek mechaniczny
Maksymalna wartość bezwzględna
Charakterystyka | Symbol | Min. | Max, proszę. | Jednostka |
Temperatura pracy LCM | Topr | -20 | +60 | °C |
Temperatura przechowywania LCM | Tstg | - 30 | +70 | °C |
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH) | Topr | -20 | +60 | °C |
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH) | Tstg | - 30 | +70 | °C |
wilgotność | RH | - Tak. | 90 | % |
Charakterystyka jednostki światła tylnego
Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
Włókno przednie | VF | 28 | - Tak. | 30 | V | - Tak. |
Prąd prądowy | Ja...F | - Tak. | 80 | - Tak. | mA | - Tak. |
Światłość ((Z LCD + CTP) | Lv | - Tak. | 950 | - Tak. | cd/m2 | - Tak. |
Czas trwania diody | N/A | - Tak. | 20,000 | - Tak. | Kr. | - Tak. |
Uwaga: (1) Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.
Opis funkcji modułu
Nie, nie, nie. | Symbol | LCM funkcjonalny | Nie, nie, nie. | Symbol | LCM funkcjonalny |
1-2 | GND | Ziemia mocy | 20 | MIPI_D1+ | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
3 | CTP_RST 1,8 V | Zresetowanie panelu dotykowego | 21 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
4 | LCD-RESET | Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI | 22 | GND+ | Ziemia mocy |
5 | CTP_INT 1,8 V | Wyjście przerwy z panelu dotykowego | 23 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
6 | TE | Impuls głowicy ramy dla efektu rozdzierania | 24 | MIPI_CLK- | Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK |
7 | CTP_SDA 1,8 V | Dane I2C z panelu dotykowego | 25 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
8 | LCD-ID | Identyfikacja odczytu PIN dla identyfikacji obwodu. | 26 | MIPI_CLK+ | Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK |
9 | CTP_SCL 1,8 V | Zegar I2C z panelu dotykowego | 27-28 | GND | Ziemia mocy |
10 | GND | Ziemia mocy | 29 | PWM | PWM (Pulse Width Modulation) Signal Of LED Driving (Sygnał modulacji szerokości impulsu) |
11 | CTP_VCC 3.3V | Panel dotykowy Zasilanie 2,8~3,3V | 30 | MIPI_D2- | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
12 | MIPI_D0- | MIPI-DSI Piny wejściowe sygnału różnicowego danych | 31 | Zmiany w układzie elektrycznym | zasilacz dla obwodu I/O |
13 | GND | Ziemia mocy | 32 | MIPI_D2+ | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
14 | MIPI_D0+ | MIPI-DSI Piny wejściowe sygnału różnicowego danych | 33-34 | GND | Ziemia mocy |
15 | LEDA | Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. | 35 | WSP | Włókno wejściowe zewnętrzne ((4,8V ~ 6V) |
16 | GND | Ziemia mocy | 36 | MIPI_D3- | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
17 | LEDA | Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. | 37 | VSN | Włókno wejściowe zewnętrzne ((-4,8V~-6V) |
18 | MIPI_D1- | MIPI-DSI Piny wejściowe sygnału różnicowego danych | 38 | MIPI_D3+ | MIPI-DSI Pin wejściowy sygnału różnicowego danych |
19 | GND | Ziemia mocy | 39-40 | GND | Ziemia mocy |
Element testu niezawodności

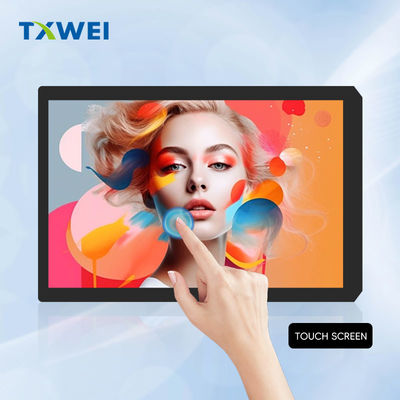

Obraz produktu
wyposażenie instalacji
![]() |
