Interfejs MIPI 7-calowy moduł wyświetlacza LCD TFT o wysokiej rozdzielczości 800 * 1280

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700081S0

Rozmiar zarysu mechanicznego (szer.*wys.*t):

99,65*160,85*2,4 mm

Prąd podświetlenia:

Wielkość:

Stopnie lumenów:

400-550cd/m²

Układ scalony sterownika LCM:

ILI9881C

Interfejs LCM:

Interfejs MIPI

Temperatura robocza:

-20+70

Rozstaw pikseli (szer.*wys.):

0,11775(H) *0,11775(V)

Podkreślić:

Interfejs MIPI ekran TFT LCD

Panel wyświetlania płatności mobilnych 800*1280

7-calowy panel wyświetlania płatności mobilnych

Opis produktu

7.0" TFT 800x1280, TFT LCD 7,0 cali Opis

Moduł TFT LCD TXW700081S0 to 7-calowy wyświetlacz w trybie portretowym HD 800x1280 IPS.Ten moduł obsługuje interfejs MIPIRozmiar modułu modelu TXW700081S0 wynosi 99,65 (szerokość) x 160,85 (długość) x 2,4 (grębokość) mm, z powierzchnią efektywną 94,2 x 150,72 mm.

Kontroler TXW700081S0 i ILI9881C są zintegrowane na moduł, z zakresem napięcia roboczego 15V

Jasność powierzchni wynosi 400-550 cd/m2 (Nits). Jeśli chcesz użyć go jako tryb krajobrazu lub regulować jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.Ten model został szeroko stosowany w dziedzinach takich jak uczenie się studentów wyświetlacz światła, płatności mobilnych, kontroli dostępu bezpieczeństwa przemysłowego, instrumentów, sprzętu medycznego, inteligentnego domu, internetu rzeczy, urządzeń gospodarstwa domowego itp.

Produkt:	7" TFT LCD Touch	Rozstrzygnięcie:	800x1280 kropek
System sterowania:	ILI9881C lub równoważny	Ekran dotykowy:	bez dotyku, PCAP opcjonalnie
Wymiar szkła pokrywy:	Dostosowywalne	W kierunku widzenia:	Bezpłatnie (80/80/80/80)
Opis:	99.65160.852.4mm	Obszar aktywny:	94.2 ((H) * 150.72 ((V)nm
Interfejs:	MIPI (wykonalne)	Połączenie:	Rodzaj złącza FPC
Numer szpilki:	31 szpilów (przystosowywalne)	Światłość powierzchni:	400-550Cd/m2 (nits)
napięcie zasilania:	15 V (wartość typu)	Typ światła tylnego:	Biała dioda LED
Żywotność LED:	30000 godzin	Zgodność:	Zgodność z CE&FCC & RoHS

7.0" TFT 800x1280, TFT LCD 7,0 cala Rysunek

Interfejs MIPI 7-calowy moduł wyświetlacza LCD TFT o wysokiej rozdzielczości 800 * 1280 0

Interfejs MIPI 7-calowy moduł wyświetlacza LCD TFT o wysokiej rozdzielczości 800 * 1280 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
4	NC	Brak połączenia.
5	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
6	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
7	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
8	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
9	GND	Power Ground
10	GND	Power Ground
11	MIPI_D2+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
12	MIPI_D2-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
13	GND	Power Ground
14	MIPI_D1+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
15	MIPI_D1-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
16	GND	Power Ground
17	MIPI_CLK+	Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
18	MIPI_CLK-	Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
19	GND	Power Ground
20	MIPI_D0+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
21	MIPI_D0-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
22	GND	Power Ground
23	MIPI_D3+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
24	MIPI_D3-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
25	GND	Power Ground
26	TE	Służy TE (Tearing Effect) pin na interfejsie MPU
27	Zresetowanie	Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
28	Identyfikacja	Brak połączenia.
29	VDDIO/1,8V	zasilacz dla obwodu I/O
30	VDD/3,3V	zasilacz dla obwodów prądu stałego/prądu stałego
31	VDD/3,3V	zasilacz dla obwodów prądu stałego/prądu stałego

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 20 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	14		16	V	-
Prąd prądowy	Ja..._F	- Tak.	80	-	mA	-
Światłość ((Z LCD)	Lv		360	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Nie, nie.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

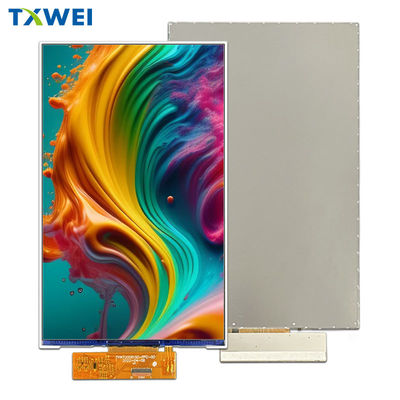

7.0" TFT 800x1280, TFT LCD 7,0 cali Obraz produktu

Interfejs MIPI 7-calowy moduł wyświetlacza LCD TFT o wysokiej rozdzielczości 800 * 1280 3

W pełni zautomatyzowane urządzenia fabryczne

Interfejs MIPI 7-calowy moduł wyświetlacza LCD TFT o wysokiej rozdzielczości 800 * 1280 4

Interfejs MIPI 7-calowy moduł wyświetlacza LCD TFT o wysokiej rozdzielczości 800 * 1280 5
