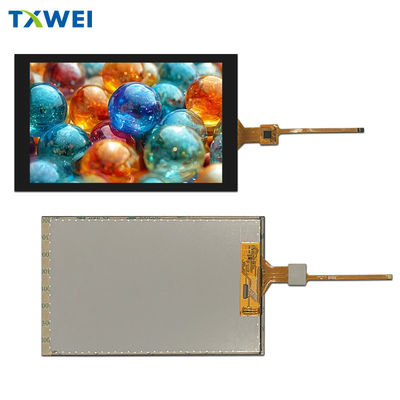

7-calowy wyświetlacz TFT LCD 800*1280 Jasność 350cd/m2 Panel wyświetlacza kontroli dostępu bezpieczeństwa

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

7-calowy wyświetlacz TFT LCD 800*1280 Jasność 350cd/m2 Panel wyświetlacza kontroli dostępu bezpieczeństwa

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700081S0-MT

Rozmiar zarysu mechanicznego (szer.*wys.*t):

104.5 ((W) *171.5 ((H) *4.43 ((T)

Wielkość:

Stopnie lumenów:

350cd/m²

Rozstaw pikseli (szer.*wys.):

0,11775(H) *0,11775(V)

Interfejs LCM:

Interfejs MIPI

Liczba pikseli:

800*3RGB(wys.)X1280(pion.)

Układ scalony sterownika LCM:

ILI9881C

Podkreślić:

800*1280 7-calowy wyświetlacz TFT LCD

7-calowy panel wyświetlania TFT LCD

panel wyświetlania kontroli dostępu bezpieczeństwa

Opis produktu

Opis produktu:

Zawiera wiele opcji funkcjonalnych, takich jak antybakteryjne, wodoodporne, anty-odciski palców, anty-odblaskowe i anty-odblaskowe.Możemy dostosować według konkretnych wymagań klientaW celu zapobiegania powstawaniu pyłu, na zewnątrz szkła zastosowane zostaną stopnie 3M VHB.które mogą całkowicie zapobiegać przedostaniu się kurzu do urządzenia użytkownikaW projekcie tego produktu, przeprowadziliśmy również leczenie anty-statyczne.Inną możliwością zastosowania jest to, że produkt może mieć doskonały efekt dotykowy bez względu na to, czy używa się gołych rąk, czy plastikowych rękawiczek..

Tianxianwei TXW700081S0-MT jest obecnie używany przez klientów o jasności 350 nitów.obsługujemy dostosowaną jasność i rozdzielczość w celu zaspokojenia potrzeb użytkowników w różnych środowiskach. Szeroko stosowane w dziedzinach takich jak kontrola dostępu bezpieczeństwa, edukacja dzieci, płatności mobilne, kontrola przemysłowa, instrumenty, sprzęt medyczny, inteligentne domy, Internet rzeczy,urządzenia gospodarstwa domowego, itp.

Szybkie szczegóły produktu

1Rozmiar LCD: 7 ′′ TFT
2Rozstrzygnięcie: 800*1280
3. Kąt widzenia: wolny, wszystkie kąty widzenia
4Wymiary: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) mm
5. Typ interfejsu LCM: MIPI

6. Typ interfejsu CTP: I2C
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)

Specyfikacja

Pozycja	Zawartość	Zjednoczenie
Rodzaj LCD	7.0 TFT-LCD, nadajnik
Wymiar zarysu	104.5(W) 171.5(H) 4.43(T)	mm
Obszar aktywny	94.2 ((H) * 150.72 ((V)	mm
Kierunek widzenia	Wszystkie kąty widzenia	---
Wyświetlanie koloru	16.7M
Liczba kropek	800*1280	Punkty
Dźwięk kropki (H × V)	0.11775(H) *0.11775(V)	mm
Typ Assy	COG+FPC+BL+CTP	---
Światło tylne	BIAŁE światło LED	-
Interfejs	Interfejs MIPI
Liczba pinów Lcm	31	szpilka

Rysunek produktu

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1-3	LEDA AA0DDBDB15~DB0 DB15~DB0	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
4	NC	NC
5-8	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
9	GND	Power Ground
10	GND	Power Ground
11	MIPI_D2+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
12	MIPI_D2-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
13	GND	Power Ground
14	MIPI_D1+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
15	MIPI_D1-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
16	GND	Power Ground
17	MIPI_CLK+	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
18	MIPI_CLK-	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
19	GND	Ziemia mocy
20	MIPI_D0+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
21	MIPI_D0-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
22	GND	Power Ground
23	MIPI_D3+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
24	MIPI_D3-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
25	GND	Power Ground
26	TE	Służy TE (Tearing Effect) pin na interfejsie MPU
27	Zresetowanie	Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
28	Identyfikacja	Identyfikacja odczytu PIN dla identyfikacji obwodu.
29	VDDIO/1,8V	zasilacz dla obwodu I/O
30-31	VDD/3,3V	zasilacz dla obwodów prądu stałego/prądu stałego

CTPNumer PINOpis:

Numer PIN.	Symbol	CTPFunkcjonalne
1	CTP_VDD3.3V	zasilacz dla obwodów prądu stałego/prądu stałego
2	CTP_SCL3.3V	Zegar I2C z panelu dotykowego
3	CTP_SDA3.3V	Dane I2C z panelu dotykowego
4	CTP_INT3.3V	Wyjście przerwy z panelu dotykowego
5	CTP_RST3.3V	Zresetowanie panelu dotykowego
6	GND	Power Ground

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

Obraz produktu

Zakłady produkcyjne i certyfikaty

7-calowy wyświetlacz TFT LCD 800*1280 Jasność 350cd/m2 Panel wyświetlacza kontroli dostępu bezpieczeństwa 4
