| MOQ: | negotiate |
| Cena £: | negotiate |
| Standardowe Opakowanie: | cardboard |
| Okres dostawy: | 16 |
| Metoda płatności: | L/C TT D/P |
| Wydajność dostaw: | 10000pcs |

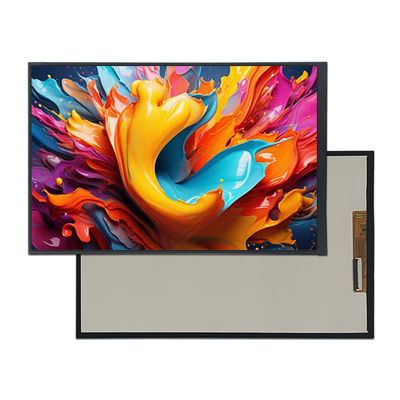

10.1 cali wyświetlacz TFT LCD szerokotemperaturowy 800*1280 ekran MIPI 40 pinów
Wprowadzenie produktu
Wyświetlacz TFT LCD TXW100035B2 to 10,1-calowy ekran pełnego widoku IPS o rozdzielczości 800 * 1280 pikseli.Ekran TFT TXW100035B2 działa przy napięciu 24V ( napięcie zasilania)
Projekt TXW100035B2 bez dotyku, dostosowywalny ekran dotykowy, opcjonalne interfejsy IIC i USB. Jasność tego modułu TFT LCD TXW100035B2 wynosi 550cd / m 2.Jakość ekranu TFT LCD TXW100035B2 jest dobraJako wyświetlacz klasy przemysłowej, produkt ten jest szeroko stosowany w takich dziedzinach, jak panele sterujące urządzeniami, produkty płatnicze mobilne, produkty sterujące dostępem do zabezpieczeń, instrumenty i liczniki,urządzenia medyczne, inteligentnych domów, Internetu rzeczy i urządzeń gospodarstwa domowego.
| Produkt: | 100,1-calowy wyświetlacz TFT LCD |
| Światłość powierzchni: | 550 Cd/m2 (nits) |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Numer szpilki: | 40 pinów |
| Rozstrzygnięcie: |
800*1280 |
| Interfejs: | MIPI |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) |
| Obszar aktywny: |
135.36 ((H) * 216.576 ((V)(mm) |
| Opis: |
143 razy 228,6 razy 2.8(mm) |
| Ekran dotykowy: | CTP nieobowiązkowe |
| Kolory wyświetlania: | 160,7 M |
|
IC sterownika LCM: |
JD9365DA |
|
Napięcie światła tylnego: |
24V |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z CE&FCC & RoHS |
Cechy
Ten 10,1-calowy wyświetlacz TFT to kolor aktywny matrycy TFT LCD z wykorzystaniem amorficznych krzemu TFT (ThinFilm Transistors) jako aktywnych urządzeń przełączania.
Ten 10,1 cali wyświetlacz PCAP TFT LCD jest zaprojektowany z, pokrywa szkła może być dostosowana zgodnie z wymaganiami klienta.
Ten 10,1-calowy ekran TFT jest z kolorem Gamut Typ. 50% Min.45%.
Czas reakcji tego 10,1-calowego LCD TFT wynosi Typ. 30ms, Max. 35ms.
Ten 10,1-calowy MIPI TFT działa w szerokiej temperaturze od -30 do +80 stopni.
Rysunek produktu
Opis funkcji modułu
| Numer PIN. | Symbol | LCMFunkcjonalne |
| 1 | NC | NC |
| 2 | VDD/3,3V | zasilacz dla obwodów prądu stałego/prądu stałego |
| 3 | VDD/3,3V | zasilacz dla obwodów prądu stałego/prądu stałego |
| 4 | GND | Power Ground |
| 5 | Zresetowanie | Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI |
| 6 | NC | NC |
| 7 | GND | Power Ground |
| 8 | MIPI_D0N | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 9 | MIPI_D0P | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 10 | GND | Power Ground |
| 11 | MIPI_D1N | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 12 | MIPI_D1P | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 13 | GND | Power Ground |
| 14 | MIPI_CLKN | Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK |
| 15 | MIPI_CLKP | Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK |
| 16 | GND | Power Ground |
| 17 | MIPI_D2N | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 18 | MIPI_D2P | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 19 | GND | Power Ground |
| 20 | MIPI_D3N | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 21 | MIPI_D3P | MIPI-DSI Piny wejściowe sygnału różnicowego danych |
| 22 | GND | Power Ground |
| 23 ~ 24 | NC | NC |
| 25 | GND | Power Ground |
| 26 ~ 29 | NC | NC |
| 30 | GND | Power Ground |
| 31 ~ 32 |
LEDK |
Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 33~38 | NC | NC |
| 39 ~ 40 |
LEDA |
Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. |
Charakterystyka optyczna
Rpunkt badania rzetelności
| Nie, nie, nie. | Element testowy | Warunki badania | Uwaga: |
| 1 | Wysokiej temperatury | +70°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -30°C / 96H | |
| 3 | Wysoki Tempe. | +60°C / 96H | |
| 4 | Niski Temper. | -20°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 50°C x 90%RH /96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli |
Obraz produktu
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
Tian Xianwei Technology jest wiodącym światowym producentem wyświetlaczy TFT LCD z siedzibą w Chinach.Tian Xianwei oferuje szeroką gamę małych i średnich modułów wyświetlaczy TFT w rozmiarach od 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" i 32" TFT (rozmiar przekątny obszaru aktywnego) itp.Na tej stronie internetowej znajduje się ponad 200 standardowych modeli TFT; ponadto prawie każdy element jest dopuszczalny do pochodzenia ze standardowych elementów w celu spełnienia wymagań klientów.
Wyświetlacze Tian Xianwei TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (wyświetlacz czytelny w świetle słonecznym), panele TFT z płytami sterującymi,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze Tian Xianwei TFT LCD są dostępne w różnych rozdzielczościach, a także ekran dotykowy opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły Tian Xianwei TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyna do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
