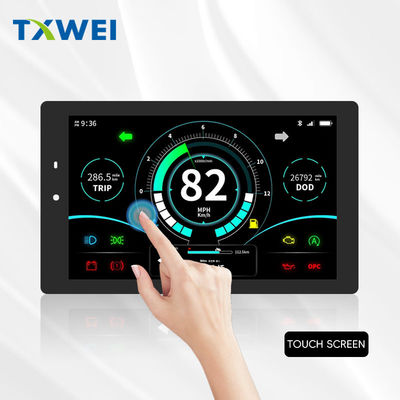

7-calowy wyświetlacz 600X1024 rozdzielczość 800cd/m2 Panel przyrządów pojazdów elektrycznych TFT LCD Interfejs MIPI

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

7-calowy wyświetlacz 600X1024 rozdzielczość 800cd/m2 Panel przyrządów pojazdów elektrycznych TFT LCD Interfejs MIPI

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700088K0-CTP

Rozmiar zarysu mechanicznego (szer.*wys.*t):

104,36*178,67*5,28

Liczba pikseli:

600*3RGB(poziom)X1024(pion)

Liczba pinów Lcm:

40PIN

Wielkość:

Układ scalony sterownika LCM:

JD9365DA

Stopnie lumenów:

800CD/m²

Interfejs LCM:

Interfejs MIPI

Rozstaw pikseli (szer.*wys.):

0,11775(H) *0,11775(V)

Podkreślić:

800 cd/m2 tabliczka przyrządów pojazdów elektrycznych

7-calowy wyświetlacz TFT LCD

600x1024 7-calowy moduł LCD

Opis produktu

7-calowy wyświetlacz IPS TFT LCD JD9365DA sterownik Interfejs MIPI Wprowadzenie produktu

TXW700088K0-CTPWyświetlacz TFT LCD to 7-calowy tryb portretowy z modułem TFT LCD z pojemnościowym ekranem dotykowym (CTP), wyświetlający rozdzielczość QVGA600*1024Moduł TFT LCD jest wbudowany zJD9365DAIC. obsługuje interfejs MIPI. napięcie zasilania dla analogowego (Vcc) wynosi od18VTen moduł ma panel anty-błyskowy i wszystkie kąty widzenia widoczne.

TXW700088K0-CTPprodukt wyświetlający wykorzystuje oświetlenie tła o wysokiej jasności, z polaryzatorem o wysokiej jasności, jasność powierzchni może osiągnąć 800 NITS, a powierzchnia CTP jest przeciwbroniowa,aby można było odczytywać ten produkt w świetle słonecznymModuł LCD może być stosowany w systemach wbudowanych, urządzeniach przemysłowych, urządzeniach bezpieczeństwa i urządzeniach przenośnych, które wymagają wysokiej jakości i kolorowego obrazu.

Charakterystyka:

Produkt:	7-calowy wyświetlacz TFT LCD
Rozstrzygnięcie:	600*1024
W kierunku widzenia:	IPS Wszystkie kąty widzenia
Numer szpilki:	40 szpilów
Światłość powierzchni:	800 Cd/m2
Żywotność LED:	20000 godzin
Ekran dotykowy:	Pojemnościowy panel dotykowy
Wymiar szkła pokrywy:	Dostosowywalne
Interfejs:	MIPI
Wymagania techniczne:	104.36178.675.28
System sterowania:	JD9365DA
Zgodność:	Zgodność z CE i FCC oraz RoHS

7-calowy wyświetlacz IPS TFT LCDJD9365DAKierowca mipi interfejsProduktRysunek

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędzi z 18 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	16.8	- Tak.	19.2	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	120	- Tak.	mA	- Tak.
Światłość ((Z LCD + CTP)	Lv	- Tak.	800	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	20,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Opis funkcji modułu

Numer PIN.	Symbol	LCM funkcjonalny
1	GND	Ziemia mocy
2	MIPI_D0+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
3	MIPI_D0-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
4	GND	Ziemia mocy
5	MIPI_D1+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
6	MIPI_D1-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
7	GND	Ziemia mocy
8	MIPI_CLK+	Prędkość wejścia/wyjścia sygnału różnicowego
9	MIPI_CLK-	Prędkość wejścia/wyjścia sygnału różnicowego
10	GND	Ziemia mocy
11	MIPI_D2+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
12	MIPI_D2-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
13	GND	Ziemia mocy
14	MIPI_D3+	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
15	MIPI_D3-	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
16~17	GND	Ziemia mocy
18~19	VCC 1,8 V	zasilacz dla obwodu I/O
20 ~ 23	NC	NC
24	Zresetowanie	Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
25 ~ 26	NC	NC
27	GND	Ziemia mocy
28 ~ 29	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
30	GND	Ziemia mocy
31	NC	NC
32~33	GND	Ziemia mocy
34	NC	NC
35 ~ 36	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
37	GND	Ziemia mocy
38~39	VDD 3.3V	zasilacz dla obwodów prądu stałego/prądu stałego
40	NC	NC

CTPNumer PINOpis:

Numer PIN.	Symbol	CTPFunkcjonalne
1	CTP_VCC2.8V	Panel dotykowy Powerdostawa2.8~3.3V
2	CTP_INT1.8V	Wyjście przerwy z panelu dotykowego
3	CTP_RST1.8V	Zresetowanie panelu dotykowego
4	CTP_SCL1.8V	Zegar I2C z panelu dotykowego
5	CTP_SDA1.8V	Dane I2C z panelu dotykowego
6	GND	Power Ground

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli

Obrazy produktów

Producent modułu wyświetlacza TFT LCD - ponad 400 standardowych elementów TFT na linii

Tian XianweiSAEF to wiodący światowy producent wyświetlaczy TFT LCD z siedzibą w Chinach. SAEF oferuje szeroką gamę małych i średnich modułów wyświetlaczy TFT w rozmiarach od 0,96",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"i 32"Na tej stronie internetowej znajduje się ponad 200 standardowych modeli TFT; ponadtoniemal każdy element jest dopuszczalny do uzyskania z standardowych elementów w celu spełnienia wymogów klientów.

Słowo kluczowe: tft 7",7tft LCD,7" LCD,7Układy LCD o wymiarze palca7,7wyświetlacz tft,7"TFT wyświetlacz,7wyświetlacz tft, wyświetlacz tft7wyświetlacz tft7"",7wyświetlacz lcd o pojemności tft,7"TFT ekran,7ekran tft o średnicy cala, ekran tft7Calownicy7"",7ekran lcd o szerokości 10 cm
