Interfejs LVDS 10,1 cali TFT LCD 1024*600 kropek z wyświetlaczem dotykowym o pojemności

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

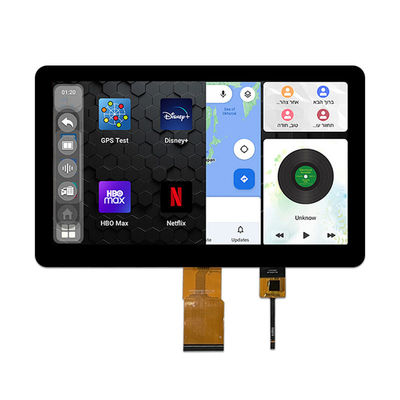

Interfejs LVDS 10,1 cali TFT LCD 1024*600 kropek z wyświetlaczem dotykowym o pojemności

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW100041B0-CTP

Liczba pikseli:

1024*3RGB ((H) X600 ((V)

Obszar aktywny:

222.72 ((H) * 125.28 ((V)

Liczba pinów Lcm:

Stopnie lumenów:

450d/m²

Wielkość:

Prąd podświetlenia:

140mA

Światła LED z podświetlenia:

Podkreślić:

Ekran 1024*600 TFT

Panel wyświetlania nawigacji samochodu

100

Opis produktu

LVDS 10,1-calowy TFT z CTP Wprowadzenie produktu

TXW100041B0-CTP to 10,1-calowy pełnokolorowy ekran TFT LCD o współczynniku 16:9 z rozdzielczością 1024 * 600, efekt wyświetlania wysokiej jasności wysokiej rozdzielczości IPS,szeroki zakres temperatury -30+80 temperatury roboczej, a wyświetlacz o wysokiej jasności 450 cd/m2.

Ponadto,TXW100041B0-CTPoferuje trzy cechy produktu: wysoką jasność (450 cd/m2), wysoki kontrast (800:1) i przeciwświetlenie.poprawa wrażeń wizualnych produktów klientów w różnych warunkach.

Produkt ten jest szeroko stosowany w takich dziedzinach, jak nawigacja samochodowa, zewnętrzne urządzenia do oglądania światła słonecznego, sprzęt kontroli przemysłowej, sprzęt medyczny, panele obsługi interfejsu człowiek-maszyna itp.

Cechy

Pozycja	Specyfikacja
Rozmiar LCD	10.1 cala ((Diagonalna)
Stopnie lumenów	450cd/m2
Rozstrzygnięcie	1024*3RGB ((H) X600 ((V)
Tryb wyświetlania	Zazwyczaj biały, przenośny
Wskazówka	0.2175*0.2088mm
Obszar aktywny	222.72(H) *125.28(V)mm
Wielkość modułu ((z CTP)	247.69154.096.8mm
IC sterownika LCM	HX8282A11
Interfejs LCM	Interfejs bitów LVDS
Liczba pinów Lcm	60
W kierunku widzenia ((Grey Inversion)	Cała godzina
Struktura ekranu dotykowego	G+G
Układ sterowania dotykowego	GT9271
Interfejs dotykowy	IIC
temperatura pracy	-20+70
temperatura przechowywania	-30+80

LVDS Inch TFT z produktem CTPRysunek

Interfejs LVDS 10,1 cali TFT LCD 1024*600 kropek z wyświetlaczem dotykowym o pojemności 0

Interfejs LVDS 10,1 cali TFT LCD 1024*600 kropek z wyświetlaczem dotykowym o pojemności 1

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka	Uwaga:
Wskaźnik TFT OperationFrame	Hz	- Tak.	60	- Tak.	Hz	- Tak.
napięcie zasilania dla (DC/DC)	VDD	3.0	3.3	3.6	V	- Tak.
Brama TFT ON napięcie	VGH	- Tak.	18	- Tak.	V	- Tak.
TFT Gate OFF Voltage	VGL	- Tak.	-6	- Tak.	V	- Tak.
TFT Powszechne napięcie	Vcom	- Tak.	4.4	- Tak.	V	- Tak.
AVDD	Avdd	- Tak.	9.6	- Tak.	V	- Tak.

Uwaga:

1. VGH to napięcie operacyjne bramy TFT.

2. VGL to napięcie operacyjne bramy TFT. Niski poziom napięcia sygnału VGL musi być

wahania z tą samą fazą co Vcom.

3. Vcom musi być dostosowany do optymalizacji jakości wyświetlacza, jak Crosstalk i kontrast itd.

4Wartość jest tylko wartością odniesienia.

różne D-IC.

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z białymi 42 diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	16.8	- Tak.	19.2	V	-
Prąd prądowy	Ja..._F	- Tak.	140	-	mA	-
Światłość ((Z LCD + CTP)	Lv		TBD	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Tak.	30000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~70°C (30min),10 cykli

ProduktZdjęcie

Zakłady produkcyjne i certyfikaty

Dostosowanie:

Zmodyfikuj swój 10,1 cali TFT Thin Film Transistor LCD Monitor z TXWEI, numer modelu TXW100041B0-CTP, pochodzący z Guangdong, Chiny.
Produkt ten posiada certyfikat CE ROHS FCC, minimalną ilość zamówienia i cenę, które można wynegocjować.
Warunki płatności obejmują L/C TT D/P, a możliwości dostaw wynoszą 10000 sztuk.
Rozmiar obrysu mechanicznego wynosi 247,69*154,09*6,8 mm, z 30 diodami LED o podświetlenie i LCM Driver IC HX8282A11.
Obszar aktywny wynosi 222,72 ((H) * 125,28 ((V) z liczbą pikseli 1024 * 3RGB ((H) X600 ((V).
