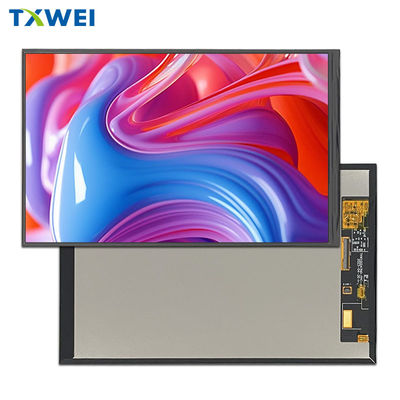

10.1 Moduł wyświetlacza LCD 1200X1920 cali 350cd/m2 Panel wyświetlacza sprzętu medycznego dla inteligentnych domów

MOQ: negotiate
Cena £: negotiate
Standardowe Opakowanie: cardboard
Okres dostawy: 16
Metoda płatności: L/C TT D/P
Wydajność dostaw: 10000pcs
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Place of Origin
Guangdong,China
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Model Number
TXW100047N0
Układ scalony sterownika LCM:
HX8279
Rozstaw pikseli (szer.*wys.):
0,1128*0,1128
Stopnie lumenów:
350 d/m2
Obszar aktywny:
135,36(H) * 216,576(V)
Temperatura przechowywania:
-20+60
Interfejs LCM:
Interfejs MIPI BIT
Liczba pikseli:
1200*3RGB(wys.)X1920(pion.)
Liczba pinów Lcm:
40
Podkreślić:

Moduł wyświetlacza LCD 1200x1920

,

Moduł wyświetlacza LCD o pojemności 10 cali

,

Panel wyświetlania sprzętu medycznego w inteligentnym domu

Opis produktu

10.1 cala1200*1920Przemysłowy wyświetlacz TFT LCD Interfejs MIPI 40 Pin Wprowadzenie produktu



TXW100047N0 to 10,1-calowy przemysłowy wyświetlacz TFT-LCD o rozdzielczości 1200 * 3RGB (H) X1920 (V) (1200 poziomych przez 1920 pixelów pionowych).Napięcie zasilania (VCC) do napędu panelu LCD wynosi 22.4V do 25.6V. Może być stosowany do systemów wbudowanych, automatyki, GPS, sprzętu medycznego, sprzętu przemysłowego i urządzeń bezpieczeństwa, które wymagają wysokiej jakości kolorowych wyświetlaczy obrazu TFT.

Produkt ten jest szeroko stosowany w tabletach edukacyjnych, panelach sprzętu medycznego, robotach, terminalach płatniczych, drukarkach, inteligentnych domach, rozpoznawaniu twarzy, płatnościach mobilnych, panelach wyświetlających kontrolę przemysłową,urządzenia i tabliczki wyświetleniowe przyrządów, elektroniki samochodowej, sprzętu biurowego, urządzeń gospodarstwa domowego i innych dziedzin.



Kluczowe słowa: 10.1 cali wyświetlacz TFT LCD
Rozstrzygnięcie:

1200*1920
Interfejs: MIPI
Żywotność LED: 30000 godzin
W kierunku widzenia: O szóstej
Temperatura pracy: -10°C do +50°C
Ekran dotykowy: TXW100047N0-TC
Wymiar szkła pokrywy: ODM
Światłość powierzchni: 350 Cd/m2
Wyroby: 40

IC sterownika LCM:

HX8279
Zgodność: Zgodność z CE i FCC oraz RoHS








Rysunek produktu



10.1 Moduł wyświetlacza LCD 1200X1920 cali 350cd/m2 Panel wyświetlacza sprzętu medycznego dla inteligentnych domów 0



10.1 Moduł wyświetlacza LCD 1200X1920 cali 350cd/m2 Panel wyświetlacza sprzętu medycznego dla inteligentnych domów 1





Charakterystyka jednostki światła tylnego

System podświetlenia tylnego jest typem oświetlenia krawędziowego z 32 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka Symbol Min. Rodzaj Max, proszę. Jednostka Uwaga:
Włókno przednie VF 22.4 - Tak. 25.6 V - Tak.
Prąd prądowy Ja...F - Tak. 80 - Tak. mA - Tak.
Światłość ((Z LCD) Lv - Tak. TBD - Tak. cd/m2 - Tak.
Czas trwania diody N/A - Tak. 30,000 - Tak. Kr. Uwaga 1



Uwaga:

  • Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.



Opis funkcji modułu

Numer PIN. Symbol LCMFunkcjonalne
1 NC Brak połączenia.
2 CTP_Zresetowanie 3.3V CTP_Reset Wpis sygnału.
3 CTP_VDD 3.3V zasilacz dla obwodów prądu stałego/prądu stałego
4 GND Power Ground
5 CTP_INT 3.3V CTP_STOP Sygnal
6 CTP_SDA 3.3V CTP_Data Singnal
7 CTP_SCL 3.3V CTP_Clock Signal
8 NC Brak połączenia.
9

LEDK

 Zasilanie końcowe katody wejściowej oświetlenia tylnego.
10

LEDK

 Zasilanie końcowe katody wejściowej oświetlenia tylnego.
11 NC Brak połączenia.
12

LEDA

 Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
13

LEDA

 Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
14

LEDA

 Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
15 NC Brak połączenia.
16 GND Power Ground
17 MIPI_D0N Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
18 MIPI_D0P Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
19 GND Power Ground
20 MIPI_D1N Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
21 MIPI_D1P Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
22 GND Power Ground
23 MIPI_CLKN Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
24 MIPI_CLKP Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
25 GND Power Ground
26 MIPI_D2N Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
27 MIPI_D2P Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
28 GND Power Ground
29 MIPI_D3N Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
30 MIPI_D3P Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
31 GND Power Ground
32 NC Brak połączenia.
33 NC Brak połączenia.
34 Zresetowanie1.8V Ustawienie jednego z tych pinów na niskim poziomie inicjalizuje LSI
35 VCC3.3V Zasilanie obwodu wzmacniającego
36 VCC3.3V Zasilanie obwodu wzmacniającego
37 VCC3.3V Zasilanie obwodu wzmacniającego
38 VCC3.3V Zasilanie obwodu wzmacniającego
39 IOVCC 1,8 V zasilacz dla obwodów prądu stałego/prądu stałego
40 NC Brak połączenia.





Rpunkt badania rzetelności

Nie, nie, nie. Element testowy Warunki badania Uwaga:
1 Wysokiej temperatury +70°C / 96H

1Badanie funkcjonalne jest w porządku.

Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone.

2Nie ma niskich.

Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.




2 Niższe temperatury -20°C / 96H
3 Wysoki Tempe. +60°C / 96H
4 Niski Temper. -10°C / 96H
5 Przechowywanie w warunkach wysokiej temperatury/wilgotności 50°C x 90%RH /96H
6 Wstrząs cieplny i chłodny Stan statyczny, -10°C ((30min) ~60°C (30min),10 cykli





Obrazy produktów



10.1 Moduł wyświetlacza LCD 1200X1920 cali 350cd/m2 Panel wyświetlacza sprzętu medycznego dla inteligentnych domów 2





10.1 Moduł wyświetlacza LCD 1200X1920 cali 350cd/m2 Panel wyświetlacza sprzętu medycznego dla inteligentnych domów 3













Słowo kluczowe: tft 10.1",10.1tft LCD,10.1" LCD,10.1Układy LCD o wymiarze palca10.1,10.1wyświetlacz tft,10.1"TFT wyświetlacz,10.1wyświetlacz tft, wyświetlacz tft10.1wyświetlacz tft10.1"",10.1wyświetlacz LCD o pojemności tft

Znaków:

Moduł LCD 10 cali,

NV3051 10-calowy moduł LCD,

Zwykle czarny 10-calowy ekran LCD
