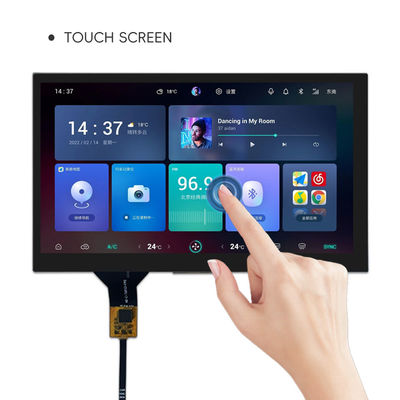

Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP

MOQ: negotiate
Cena £: negotiate
Standardowe Opakowanie: cardboard
Okres dostawy: 16
Metoda płatności: L/C TT D/P
Wydajność dostaw: 10000pcs
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Place of Origin
Guangdong,China
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Model Number
TXW700106N0-HG
Obszar aktywny:
154,21 (wys.) * 85,92 (pion.)
Rozstaw pikseli (szer.*wys.):
0,1506*0,1432
Temperatura robocza:
-30+80
Interfejs LCM:
Interfejs LVDS BIT
Temperatura przechowywania:
-30+80
Liczba pikseli:
1024*3RGB ((H) X600 ((V)
Stopnie lumenów:
450 cd/m²
Podkreślić:

7-calowy wyświetlacz LCD LVDS

,

7-calowy wyświetlacz LCD o pojemności 450 cd/m2

,

1024*600 7-calowy wyświetlacz LCD

Opis produktu

Moduł TFT LCD 7" 1024x600 cali Interfejs LVDS IPS z CTP Rysunek produktu Wprowadzenie

Krótkie informacje o produkcie:

1Rozmiar LCD: 7 ′′ TFT
2Rozdzielczość: 1024x600
3. Kąt widzenia: wolny
4Rozmiar zarysu: 164,9*100*5,08 mm
5. Typ interfejsu LCM: interfejs bitów LVDS

6. Typ interfejsu CTP: I2C
7. Temperatura: od -30°C do +80°C; Tst -30°C do +80°C
8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)



Tianxianwei TXW700106N0-HG to 7-calowy wyświetlacz IPS full view TFT LCD o rozdzielczości QVGA 1024x600 pikseli.
Wymiary zewnętrzne modułu LCD wynoszą 164,9 * 100 * 5,08 mm, a rozmiar AA wynosi 154,21 (H) * 85,92 (V) mm. Ten 7-calowy LCD TFT przyjmuje PCAP (pojemnościowy ekran dotykowy).Interfejs SF-TO700B-8857A-CT LCM przyjmuje interfejs MIPI z 30 pinami. Interfejs CTP jest I2C. Jasność powierzchni TXW700106N0-HG wynosi 450cd/m2 (nits), do 1300cd/m2, z interfejsem LVDS i wbudowanym obwodem wzmacniającym.Ten moduł wyświetlacza LCD może działać w temperaturze od -20 °C do +70 °C.
Ten 7-calowy moduł wyświetlacza TFT LCD jest szeroko stosowany w takich dziedzinach, jak wyświetlacz sprzętu medycznego, bezpieczeństwo przemysłowe, przyrządy i zintegrowany wyświetlacz komputera do kontroli przemysłowej.
Kluczowe słowa: 7" TFT Ekran dotykowy: CTP ((Kapacytatywny ekran dotykowy)
Rozstrzygnięcie: 1024x600 kropek Wymiar szkła pokrywy: Można je dostosować
Interfejs LCM:

Interfejs bitów LVDS

 Światłość powierzchni: 450-1300 Cd/m2
Żywotność LED: 30000 godzin Wyroby: 20 szpilów
W kierunku widzenia: Wszystkie kąty widzenia (80/80/80/80) Interfejs CTP: I2C
Temperatura pracy: ¥20°C Do +70°C Zgodność: Zgodność z CE & FCC & RoHS





Zapewnienie jakości

1Każda część jest testowana 3 razy, aby zapewnić dobrą jakość.

2.Kierownik ds. zapewnienia jakości pracuje w branży LCD od ponad 12 lat.Kluczowi producenci i operatorzy ds. zapewnienia jakości pracują w branży LCD od ponad 7-8 lat.Nasz zespół są wszyscy bardzo profesjonalny i doświadczony w LCD złożone, aby zapewnić jakość dla klientów.



Moduł TFT LCD 7" 1024x600 cali interfejs MIPI IPS z rysunkiem produktu CTP



Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 0



Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 1

Mna pokładzie Opis

Numer PIN. Symbol Mna pokładzie Opis
1 LCD-VDD 3.3V Zasilanie LCD.
2 NC NC
3 NC NC
4 GND Na ziemię.
5 GND Na ziemię.
6 GND Na ziemię.
7 RXIN0- Ujemne dane wejściowe różnicowe LVDS0
8 RXIN0+ Pozytywne dane różnicowe LVDS0
9 RXIN1- Wprowadzane dane różniczkowe LVDS1
10 RXIN1+ Pozytywne dane różnicowe LVDS1
11 RXIN2- Ujemne dane wejściowe różnicowe LVDS2
12 RXIN2+ Pozytywne dane różnicowe LVDS2
13 GND Na ziemię.
14 GND Na ziemię.
15 RXCLKIN- Ujemne wejścia zegarów różnicowych LVDS
16 RXCLKIN+ Pozytywne wejścia różnicowego zegara LVDS
17 RXIN3- Ujemne dane różniczkowe LVDS3
18 RXIN3+ Pozytywne dane różnicowe LVDS3
19 NC NC
20 NC NC



BLNumer PINOpis

Numer PIN. Symbol BL Funkcjonalne
1 VLED 12V Zasilanie podświetlenia
2 NC NC
3 EN 3.3V Włącz kontrolny sygnał konwertera LED.
4 BL-PWM BL-PWM (Pulse Width Modulation) Signal Of LED Driving (Sygnał modulacji szerokości impulsu)
5 NC NC
6 GND Ziemia mocy



CTPNumer PINOpis

Numer PIN. Symbol CTPFunkcjonalne
1 CTP_SCL3.3V Zegar I2C z panelu dotykowego
2 CTP_SDA3.3V Dane I2C z panelu dotykowego
3 CTP_INT3.3V Wyjście przerwy z panelu dotykowego
4 GND Power Ground
5 CTP_VDD 3.3V Panel dotykowy Powerdostawa2.8~3.3V
6 CTP_RST3.3V Zresetowanie panelu dotykowego



ABsoluteMaksymaRWykorzystanie

Charakterystyka Symbol Min. Max, proszę. Jednostka
Temperatura pracy LCM TOPR -20 +70 °C
Temperatura przechowywania LCM TSTG - 30 +80 °C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH) TOPR -20 +70 °C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH) TSTG - 30 +80 °C
wilgotność RH - Tak. 90 %



Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 27 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka Symbol Min. Rodzaj Max, proszę. Jednostka Uwaga:
Włókno przednie VF 25.2 - Tak. 28.8 V - Tak.
Prąd prądowy Ja...F - Tak. 60 - Tak. mA - Tak.
Światłość ((Z LCD + CTP) Lv - Tak. 370 - Tak. cd/m2 - Tak.
Czas trwania diody N/A - Tak. 30,000 - Tak. Kr. Uwaga 1



Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.

Element testu niezawodności

Nie, nie, nie. Element testowy Warunki badania Uwaga:
1 Wysokiej temperatury +80°C / 96H

1Badanie funkcjonalne jest w porządku.

Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone.

2Nie ma niskich.

Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.




2 Niższe temperatury -30°C / 96H
3 Wysoki Tempe. +70°C / 96H
4 Niski Temper. -20°C / 96H
5 Przechowywanie w warunkach wysokiej temperatury/wilgotności 60°C x 90%RH /96H
6 Wstrząs cieplny i chłodny Stan statyczny, -20°C ((30min) ~70°C (30min),10 cykli



Moduł TFT LCD 7" 1024x600 cali Interfejs MIPI IPS z CTP Obraz produktu

Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 2

Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 3



Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 4



Fabryka i zakłady

Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 5

Interfejs LVDS 7 cali TFT LCD Touch Screen 1024x600 IPS pełny kąt widzenia z CTP 6
