| MOQ: | negotiate |
| Cena £: | negotiate |
| Standardowe Opakowanie: | cardboard |
| Okres dostawy: | 16 |
| Metoda płatności: | L/C TT D/P |
| Wydajność dostaw: | 10000pcs |

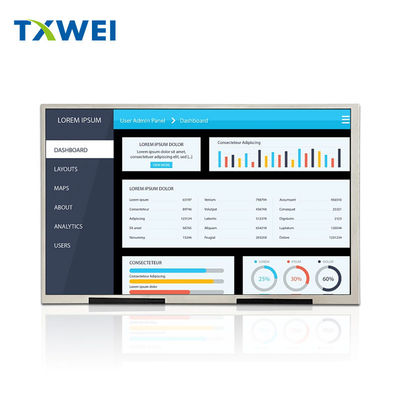

| Produkt: | 10.1 cali przemysłowy wyświetlacz TFT |
| Rozstrzygnięcie: |
1280*800 |
| Światłość powierzchni: | 350cd/m2 (nits) |
| Interfejs: |
Interfejs LVDS 8 BIT |
| Numer szpilki: | 40 pinów |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) |
| Opis: |
229.46*149.1*2.6(mm) |
| Obszar aktywny: |
216.96 ((H) * 135.6 ((V)(mm) |
| Obsługa powierzchni: | Twarda powłoka ((3H) |
| Haze: | 25% |
| Ekran dotykowy: | Z CTP opcjonalnie |
| Kolory wyświetlania: | 160,7 M |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
|
Światła LED z podświetlenia: |
39 sztuk |
| Czas trwania LED: | 30000 godzin |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z CE&FCC & RoHS |
Rysunek produktu
LCM Pw Opis:
| Numer PIN. | Symbol | Opis |
| 1 | NC | NC |
| 2 | VDD | Napięcie zasilania dla układu cyfrowego. |
| 3 | VDD | Napięcie zasilania dla układu cyfrowego. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Powierzchnia |
| 8 | RXIN0- | Ujemne dane wejściowe różnicowe LVDS |
| 9 | RXIN0+ | Pozytywne dane wejściowe różnicowe LVDS |
| 10 | GND | Powierzchnia |
| 11 | RXIN1- | Ujemne dane wejściowe różnicowe LVDS |
| 12 | RXIN1+ | Pozytywne dane wejściowe różnicowe LVDS |
| 13 | GND | Powierzchnia |
| 14 | RXIN2- | Ujemne dane wejściowe różnicowe LVDS |
| 15 | RXIN2+ | Pozytywne dane wejściowe różnicowe LVDS |
| 16 | GND | Powierzchnia |
| 17 | RXCLKIN- | Ujemne wejście różnicowego zegara LVDS |
| 18 | RXCLKIN+ | Pozytywne wejście różnicowego zegara LVDS |
| 19 | GND | Powierzchnia |
| 20 | RXIN3- | Ujemne dane wejściowe różnicowe LVDS |
| 21 | RXIN3+ | Pozytywne dane wejściowe różnicowe LVDS |
| 22 | GND | Powierzchnia |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Powierzchnia |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Moc dla obwodu analogowego |
| 30 | GND | Powierzchnia |
| 31 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 32 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Włókno bramy OFF |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Brama WŁASNOŚCI |
| 39 | LEDA | Zapewnienie zasilania dla wejścia anodowego podświetlenia LED. |
| 40 | LEDA | Zapewnienie zasilania dla wejścia anodowego podświetlenia LED. |
Charakterystyka jednostki światła tylnego
System oświetlenia tylnego to typ oświetlenia krawędziowego z 42 białymi diodami LED.
są przedstawione w poniższych tabelach.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 8.4 | - Tak. | 10.5 | V | - Tak. |
| Prąd prądowy | Ja...F | - Tak. | 280 | - Tak. | mA | - Tak. |
| Światłość ((Z LCD) | Lv | - Tak. | 400 | - Tak. | cd/m2 | - Tak. |
| Czas trwania diody | N/A | - Tak. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Uwaga:
| Nie, nie, nie. | Element testowy | Warunki badania | Uwaga: |
| 1 | Wysokiej temperatury | +80°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -30°C / 96H | |
| 3 | Wysoki Tempe. | +70°C / 96H | |
| 4 | Niski Temper. | -20°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 50°C x 90%RH /96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli |
Produkt IMagia
Zakłady produkcyjne i certyfikaty
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP zapewnia szybką i czułą reakcję, a także niezawodność na poziomie profesjonalnym.i zastosowań motoryzacyjnychMożemy również połączyć ekran dotykowy PCAP z wyświetlaczem ciekłych kryształów (LCD), który jest zintegrowanym rozwiązaniem wbudowanym, które ułatwia łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
Dlaczego wybrać nas?
1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?Tianxianweimoże spełniać wymagania LCD.
2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?Tianxianweimoże dostarczać niestandardowe i niestandardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługi wiązania powietrza i optycznego.
3Zaangażowanie w zapewnienie rzetelności jakości
Tianxianweijest Kwalifikowany przez ISO9001:2015 i ISO14000, spełniające RoHS, CE,FCC i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
Słowo kluczowe:wyświetlacz TFT czytelny na światło słoneczne 10,1 cala, wyświetlacz TFT przemysłowy 10,1 cala, PCAP TFT LCD 10,1 cala, PCAP TFT LCD 10,1 cala, tft 10,1 ", 10,1 cala tft lcd czytelny na światło słoneczne, 10.1 " LCD odczytywalny na światło słoneczne, 10,1 cala ekran LCD, 10,1 cala ekran LCD, 10,1 cala ekran LCD, 10,1 " ekran LCD, 10,1 "1 cali ekran TFT, ekran tft 10,1 cala, ekran tft 10,1 ", 10,1 cala ekran tft lcd,1280*800TFT, 10,1 cala1280*800, 10,1 cala LVDS
