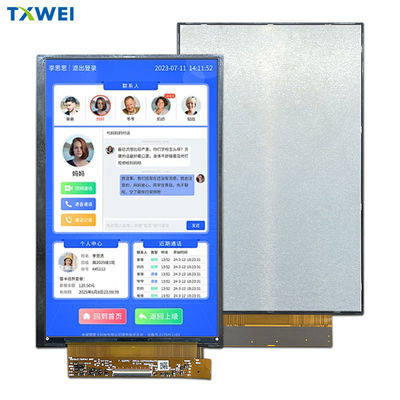

7.02 cali wyświetlacz TFT LCD HX8279 1200*1920 kropki 40 pinów Interfejs MIPI

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

7.02 cali wyświetlacz TFT LCD HX8279 1200*1920 kropki 40 pinów Interfejs MIPI

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW702002B0

Obszar aktywny:

94,5(wys.) * 151,2(pion.)

Prąd podświetlenia:

180-300mA

Rozmiar zarysu mechanicznego (szer.*wys.*t):

Rozmiar: 105,18×163,34×3,65

Wielkość:

Liczba pinów Lcm:

40PIN

Temperatura przechowywania:

-30+80

Temperatura robocza:

-20+70

Podkreślić:

Drone Remote Control Display Panel

7-calowy panel wyświetlaczy

Opis produktu

7.02" TFT1200*1920kropki z wprowadzeniem produktu RTP

TXW702002B0 to 7,02-calowy pełnokolorowy wyświetlacz TFT LCD z stosunkiem widoczności 16:10 o rozdzielczości do 1200 * 1920 i efekt wyświetlania wysokiej jasności wysokiej rozdzielczości IPS.Ten ekran TFT obsługuje interfejs MIPIZ pomocą powierzchni wyświetlających przeciwbłysk ekran nie odbija światła i utrzymuje lepszą jakość obrazu.

Współczynnik kontrastu tego modułu wynosi 500:1 (typowa wartość), a jasność wynosi 1500-2000 nits (typowa wartość).i moduł działa w zakresie temperatur od -20 do +70 °C, o temperaturze przechowywania od -30 do +80 °C.

Produkt ten jest szeroko stosowany w takich dziedzinach, jak wyświetlacz panelu zdalnego sterowania dronami, sprzęt fotograficzny, sprzęt militarny, bezpieczeństwo przemysłowe, sprzęt medyczny, ręczne PDA itp.

Cechy

Nazwa produktu:	70,02 cali wyświetlacz TFT LCD
Numer modelu:	TXW702002B0
Rozmiar:	70,0 cala
Liczba pikseli:	1200*3RGB ((H) X1920 ((V)
Poziom światła:	1500-2000cd/m2
Temperatura pracy:	-20°C do +70°C
Temperatura przechowywania:	-30°C do +80°C
Rozmiar obrysu mechanicznego (WHT):	105.18×163.34×3.65 mm
Interfejs LCM:	Interfejs MIPI
Prąd podświetlenia:	180-300mA
LCM Pin n Count:	40 Pin

7.02" TFT1200*1920kropki z RTP rysunek produktu

7.02 cali wyświetlacz TFT LCD HX8279 1200*1920 kropki 40 pinów Interfejs MIPI 0

7.02 cali wyświetlacz TFT LCD HX8279 1200*1920 kropki 40 pinów Interfejs MIPI 1

Opis funkcji modułu

Numer PIN.	Symbol	Funkcjonalne
1	NC	Brak połączenia.
2	IOVCC 1,8 V	Zasilanie dla I/O.
3	IOVCC 1,8 V	Zasilanie dla I/O.
4	GND	Ziemia mocy
5	RST	Zresetuj gniazdo wejściowe sygnału.
6	NC	Brak połączenia.
7	GND	Ziemia mocy
8	MIPI_0N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
9	MIPI_0P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
10	GND	Ziemia mocy
11	MIPI_1N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
12	MIPI_1P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
13	GND	Ziemia mocy
14	CLKN	Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
15	CLKP	Wprowadzenie sygnału różniczkowego zegara interfejsu dużych prędkości/wydajnośćszpilki
16	GND	Ziemia mocy
17	MIPI_2N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
18	MIPI_2P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
19	GND	Ziemia mocy
20	MIPI_3N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
21	MIPI_3P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
22	GND	Ziemia mocy
23	NC	Brak połączenia.
24	NC	Brak połączenia.
25	GND	Ziemia mocy
26	NC/TE	Brak połączenia.
27	PWMO	PWM (Pulse Width Modulation) Signal Of LED Driving (Sygnał modulacji szerokości impulsu)
28	NC/BIST	Brak połączenia.
29	NC	Brak połączenia.
30	GND	Ziemia mocy
31	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
32	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.

33	NC	Brak połączenia.
34	VSN	Włókno wejściowe zewnętrzne ((-4,5V ~ -6V)
35	VSN	Włókno wejściowe zewnętrzne ((-4,5V ~ -6V)
36	NC	Brak połączenia.
37	WSP	Włókno wejściowe zewnętrzne ((4,5V ~ 6V)
38	WSP	Włókno wejściowe zewnętrzne ((4,5V ~ 6V)
39	LEDA	Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
40	LEDA	Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka
Napięcie zasilania dla I/O	VDDIO	1.7	1.8	2.0	V
Napięcie zasilania dla VSP	WSP	4.5	5.5	6	V
Napięcie zasilania dla VSN	VSN	-6	- Pięć.5	- Cztery.5	V

Charakterystyka jednostki światła tylnego

System podświetlenia tylnego jest typem oświetlenia krawędziowego z 48 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	21.6	- Tak.	25.6	V	- Tak.
Prąd prądowy	Ja..._F	180	240	300	mA	- Tak.
Światłość ((Z LCD)	Lv	1000	1300	1500	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	20,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 40mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 45mA/LED.

Specyfikacja optyczna

7.02 cali wyświetlacz TFT LCD HX8279 1200*1920 kropki 40 pinów Interfejs MIPI 2

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+80°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+70°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	60°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~70°C (30min),10 cykli

7.02" TFT 800x480 kropki z RTP Produkt Image
