128*160 1,8 cala TFT LCD Display Module ST7735S IC Z MCU Interface

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

128*160 1,8 cala TFT LCD Display Module ST7735S IC Z MCU Interface

MOQ:	1
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C, D/A, D/P, T/T,
Wydajność dostaw:	10000 sztuk

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949 CE FCC ROHS

Numer modelu

TXW180025S0

Obszar aktywny Tft:

28,032 (wys.) * 35,04 (szer.) mm

Kontrolny układ scalony:

ST7735S

Numer modelu:

TXW180025S0

Głębokość koloru:

16.7M

Wielkość:

1,77 cala

Liczba pinów Lcm:

31Pin

napięcie wejściowe:

2,8~3,3 V

Układ scalony sterownika LCM:

ST7735S

Temperatura przechowywania:

-30 ~ +80

Kierunek oglądania:

80/80/80/80

Temperatura robocza:

-20+70

Mechaniczny OutlineSize:

34*43,7*2,43mm

Interfejs LCM:

Interfejs MCU 8/16-bitowy

Podkreślić:

Moduł wyświetlacza LCD TFT 128*160

1.8 cali TFT LCD Display Module

MCU Interface TFT LCD Display Module

Opis produktu

1.8" TFT LCD QVGA128*160 ST7735SModuł wyświetlacza LCD TFT IC z interfejsem MCU

Tianxianwei TXW180025S0 to 1,8-calowy wyświetlacz TFT LCD typu TN o rozdzielczości QVGA 128 * 160 pikseli.

Krótkie informacje o produkcie:
1Rozmiar LCD: 1,8 ′′ TFT
2Rezolucja:128*160QVGA
3Kąt widzenia: 12:00
4Wymiar zarysu:34 razy 43,7 razy 2.43mm
5. IC sterownika LCD:ST7735S
6. Typ interfejsu LCD:MCU 8/16 Bit Interface
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: bez ekranu dotykowego (przystosowany)

Produkt:	1.8" TFT LCD	Ekran dotykowy:	Bez ekranu dotykowego (przystosowany)
Rozstrzygnięcie:	128*160 kropek	Wymiar szkła pokrywy:	Bez (wykonalne)
W kierunku widzenia:	12:00	Interfejs:	MCU 8/16 Bit Interface
Numer szpilki:	31 szpilów	Połączenie:	Wtyczka (wykonalna)
Światłość powierzchni:	280 Cd/m2 (nits)	Żywotność LED:	30000 godzin
System sterowania:	ST7735S	Zgodność:	Zgodność z CE&FCC & RoHS

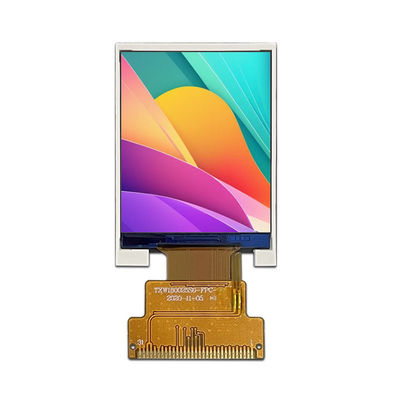

1.8" TFT LCD Display Prawdziwy obraz produktu

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-10	+60	°C
Temperatura przechowywania LCM	T_STG	-20	+70	°C
wilgotność	RH	-	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka
Napięcie zasilania dla I/O	VDDIO	- Tak.	- Tak.	- Tak.	V
napięcie zasilania dla (DC/DC)	VDD	2.7	2.8	3.3	V
napięcie zasilania dla (DC/DC)	AVDD				V
napięcie zasilania dla (DC/DC)	AVEE				V

LCMOpis szpilki

Numer PIN.	Symbol	LCMFunkcjonalne
1	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3	GND	Gund
4	VDD	Wyrób zębatego
5	AO	Wpisz sygnał wyboru.
6	CS	Chip wybierz sygnał przycisk wejścia
7	Zresetowanie	Zresetuj terminal wejścia sygnału.
8	SDA	pin sygnału wejściowego/wyjściowego
9	SCL	Pin syngonowego sygnału zegara
10	GND	Gund

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-20°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-10°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli

Zakłady produkcyjne i certyfikaty

Ekran dotykowy o przewidywanej pojemności (PCAP)

Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz profesjonalną niezawodność.

Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.

128*160 1,8 cala TFT LCD Display Module ST7735S IC Z MCU Interface 4

128*160 1,8 cala TFT LCD Display Module ST7735S IC Z MCU Interface 5

128*160 1,8 cala TFT LCD Display Module ST7735S IC Z MCU Interface 6

128*160 1,8 cala TFT LCD Display Module ST7735S IC Z MCU Interface 7

Dlaczego wybrać nas?

1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.

2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3Zaangażowanie w zapewnienie rzetelności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.

Słowo kluczowe wyszukiwania: tft 1,8", 1,8" tft lcd, 1,8" tft lcd, 1,8" tft lcd, tft lcd 1.8,1.8 tft display, 1.8" tft display, 1.8" tft display, 1.8" tft display, 1.8" tft display, 1.8" tft display, 1.8" tft lcd display, 1.8" tft screen, 1.8" tft screen, 1.8" tft screen, 1.8" tft screen, 1.8" tft screen.8 cali ekran LCD TFT
