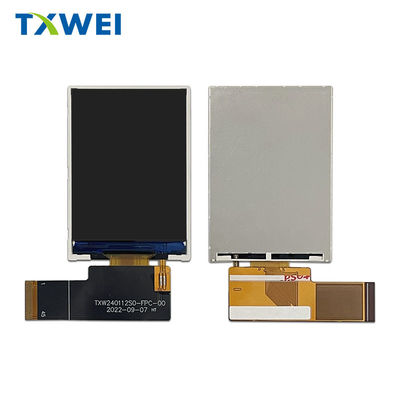

2.4 cali wyświetlacz TFT LCD o rozdzielczości 240x320 pikseli Włókno podświetlenia 2.8-3.3V -30 80C

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW240112S1

Temperatura przechowywania:

-30+80℃

Liczba pikseli:

240*320

Obszar aktywny:

36,72*48,96 mm

Napięcie podświetlenia:

2,8-3,3 V

Kierunek patrzenia:

Całą godzinę

Rozmiar zarysu mechanicznego (szer.*wys.*t):

420,92*60,26*2,40 mm

Interfejs LCM:

Interfejs SPI/RGB/MCU

Podkreślić:

Wyświetlacz TFT LCD o przekątnej 2

4 cala

240x320 pikseli wyświetlacz TFT LCD

Opis produktu

Chiny Fabryka 2,4 "Cylinder QVGA LCD TFT Display 240x320 Ekran

2.4 cali QVGA ST7789T3-G4TFT LCD

Tian Xianwei TXW240112S1Jest to bardzo ekonomiczny moduł LCD wśród tych samych rodzajów.

Produkt:	2.4 cali ekran TFT	Rozstrzygnięcie:	240x320
Ekran dotykowy:	Bez ekranu dotykowego (opcjonalnie)	Wymiar szkła pokrywy:	Do dostosowania
W kierunku widzenia:	12:00	System sterowania:	ST7789T3-G4
Interfejs:	Interfejs SPI/RGB/MCU	Połączenie:	Wtyczka (wykonalna)
Numer szpilki:	45 szpilów	Światłość powierzchni:	1500 Cd/m2 (nits)
Żywotność LED:	30000 godzin	Zgodność:	Zgodność z CE&FCC & RoHS

20, 4 cala TFT LCD Display Rysunek

2.4 cali wyświetlacz TFT LCD o rozdzielczości 240x320 pikseli Włókno podświetlenia 2.8-3.3V -30 80C 0

2.4 cali wyświetlacz TFT LCD o rozdzielczości 240x320 pikseli Włókno podświetlenia 2.8-3.3V -30 80C 1

Opis funkcji modułu

Numer PIN.	Symbol	Funkcjonalne
1	XR(NC)	NC
2	YD ((NC)	NC
3	XL ((NC)	NC
4	Zjednoczone Królestwo	NC
5 ~ 6	GND	Ziemia mocy
7 ~ 8	VCI	Zasilanie 2,8 V
9	IOVCC	Zasilanie 1,65 ~ 3,3 V
10	SDO	Serial data output pin.
11 ~ 28	DB17~DB0	MCU równoległy przycisk danych interfejsu
29	DIN ((SDA)	Wprowadzenie danych seryjnych/wyjście.
30	PCLK	Sygnał zegara punktowego do obsługi interfejsu RGB.
31	DE	Sygnał aktywacji danych do obsługi interfejsu RGB.
32	HS	sygnał synchroniczny linii do obsługi interfejsu RGB.
33	VS	Sygnał zbiorczy synchroniczny do obsługi interfejsu RGB.
34	R & D	Odczytaj sygnał strobowy.
35	WR ((SPI-RS)	Napisz sygnał strobowy.
36	RS	Wpisz sygnał wyboru.
37	CS	Pin sygnału wyboru chipa.
38	Zresetowanie	Zresetuj terminal wejścia sygnału.
39~41	IM0~IM2	Wybierz tryb interfejsu
42	NC	NC
43	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
44	NC	NC
45	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 6 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższej tabeli.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	16.8	- Tak.	19.2	V	-
Prąd prądowy	Ja..._F	- Tak.	20	-	mA	-
Światłość ((Z LCD)	Lv		1500	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Nie, nie.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

2.4 " TFT LCD Display Rysunek Demonstracja produktu

2.4 cali wyświetlacz TFT LCD o rozdzielczości 240x320 pikseli Włókno podświetlenia 2.8-3.3V -30 80C 2

2.4 cali wyświetlacz TFT LCD o rozdzielczości 240x320 pikseli Włókno podświetlenia 2.8-3.3V -30 80C 3

Zakłady produkcyjne i certyfikaty
