2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT

MOQ: negotiate
Cena £: negotiate
Standardowe Opakowanie: cardboard
Okres dostawy: 16
Metoda płatności: L/C TT D/P
Wydajność dostaw: 10000pcs
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Place of Origin
Guangdong,China
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Model Number
TXW280061B0
Element napędowy:
Aktywna matryca TFT
Rozstaw pikseli (szer.*wys.):
0,09
Kierunek patrzenia:
Całą godzinę
Interfejs LCM:
Interfejs MIPI BIT
Prąd podświetlenia:
120mA
Temperatura robocza:
-20 + 70 ℃
Wielkość:
2,8 cala
Napięcie podświetlenia:
2,8-3,3 V
Podkreślić:

Wyświetlacz LCD typu IPS TFT

,

Wysokiej rozdzielczości wyświetlacz TFT LCD

,

2

Opis produktu



2.8" TFT 480x640, TFT LCD 2,8 cala Opis



Produkt ten to wyświetlacz o wysokiej rozdzielczości PPI o rozmiarze przekątnej 2,8 cala i rozdzielczości 480x640.przyjmuje technologię wyświetlania pełnego widoku IPS, co sprawia, że produkt nadaje się do niektórych zastosowań wysokiej klasy.

Moduł TFT LCD TXW280061B0 to 2,8-calowy wyświetlacz w kolorze o wysokiej rozdzielczości 480x640 w trybie portretowym, który obsługuje interfejs MIPI. Interfejs jest dostosowywalny.Rozmiar modułu modelu TXW280061B0 wynosi 55.81 (W) x83.31 (L) x3.53 (T) mm, a rozmiar powierzchni aktywnej wynosi 43,20 x 57,60 mm. Kontroler TXW280061B0 i ST7701 sterownika IC są zintegrowane na moduł, z zakresem napięcia logicznego zasilania 2.8V do 3.3V. Typowa wartość wynosi 3.2V. Jasność powierzchni wynosi 300cd/m2 (Nits). Temperatura pracy tego modelu wynosi -20 do 70 stopni Celsjusza,a temperatura przechowywania wynosi -30 do 80 stopni Celsjusza.

Produkt ten jest szeroko stosowany w wyświetlaczach sprzętu sterującego przemysłowego, wyświetlaczach przyrządów, inteligentnych urządzeniach domowych, wyświetlaczach drukarek 3D, wyświetlaczach endoskopów medycznych, narzędziach ręcznych,i inne produkty.



Specyfikacje mechaniczne:



Pozycja Specyfikacja Zjednoczenie
Wyświetlacz 2.8 Calownik
Wymagania w odniesieniu do wymiarów

55.81*83.31*3.53

 mm
System sterowania

ST7701

 -
Typ interfejsu

MIPI

 trochę





Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z białymi 6 diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.



Charakterystyka Symbol Min. Rodzaj Max, proszę. Jednostka Uwaga:
Włókno przednie VF 16.8 - Tak. 19.2 V -
Prąd prądowy Ja...F - Tak. 20 - mA -
Światłość ((Z LCD) Lv   TBD - Tak. cd/m2 -
Czas trwania diody N/A - Nie, nie. 30,000 - Tak. Kr. Uwaga 1



Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.





Opis funkcji modułu



Numer PIN. Symbol LCMFunkcjonalne
1 GND Power Ground
2 DSI_D0_N MIPI-DSI Piny wejściowe sygnału różnicowego danych
3 DSI_D0_P MIPI-DSI Piny wejściowe sygnału różnicowego danych
4

GND

 Power Ground
5 DSI_ D1_N MIPI-DSI Piny wejściowe sygnału różnicowego danych
6 DSI_ D1_P MIPI-DSI Piny wejściowe sygnału różnicowego danych
7 GND Ziemia mocy
8 DSI_CLKN Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
9 DSI_CLKP Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
10 GND Ziemia mocy
11 RESE DB15~DB0

Zresetuj terminal wejścia sygnału./L/.
12 TE Sygnał efektu rozdarcia jest używany do synchronizacji MCU z pamięcią ramkową
13 NC NC
14 IOVCC Napięcie wejściowe/wyjściowe: 1,65 V ~ 3,3 V
15 VCI POferta: 2.5V ~ 3,3 V
16 TP_VDD TP VDD PIN
17 TP_SDA TP PIN SDA
18 TP_SCL TP PIN SCL
19 TP_INT TP INT PIN
20 TP_RST TP RST PIN
21 LEDK Zasilanie końcowe katody wejściowej oświetlenia tylnego.
22 LEDA Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.



2.8" TFT 480x640, TFT LCD 2,8 cala Rysunek



2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT 0



2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT 1

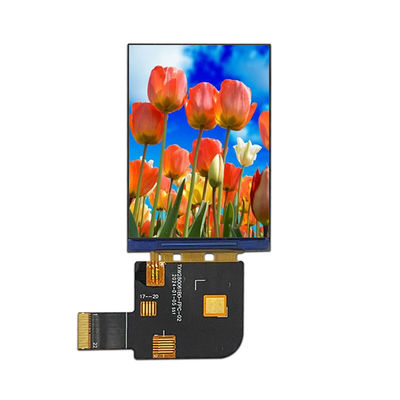

2.8" TFT 480x640, TFT LCD 2,8 cala Obraz produktu



2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT 2

2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT 3





Fabryka i zakłady



2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT 4

2.8 cali 480x640 TFT LCD Wysokiej rozdzielczości Wyświetlacz IPS Typ pełny kąt widzenia Interfejs LCM Interfejs MIPI BIT 5
