ST7701 LCM Driver IC 2,8 cala TFT LCD Display dla zastosowań motoryzacyjnych Obszar aktywny 43,2 * 57,6 mm

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW280061B0

Rozstaw pikseli (szer.*wys.):

Wielkość:

2,8 CAL

Temperatura przechowywania:

-30+80℃

Interfejs LCM:

Interfejs MIPI BIT

Temperatura robocza:

-20 + 70 ℃

Obszar aktywny:

43,2*57,6 mm

Liczba pikseli:

480*640

Podkreślić:

Aplikacje motoryzacyjne Wyświetlacz TFT LCD

2.8 cali wyświetlacz TFT LCD

Opis produktu

2.8" TFT 480x640, TFT LCD 2,8 cala Opis

TXW280061B0 to 2,8-calowy wyświetlacz TFT LCD w pełnym kolorze o rozmiarze przekątnym 480 * 3RGB (H) X640 (V).53 mm i powierzchnia aktywna 43.2 x 57,6 mm; TFT LCD TXW280061B0 integruje sterownik ST7701 na moduł, z zakresem napięcia logicznego zasilania od 2,8 V do 3,3 V.

TXW280061B0 to moduł LCD w trybie pionowym o jasności 300cd/m2. Jeśli chcesz go użyć jako tryb krajobrazowy lub zwiększyć jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.8-calowy moduł TFT LCD nadaje się do wyświetlania urządzeń sterowania przemysłowego, wyświetlacze przyrządów, sprzęt domowy inteligentny, wyświetlacz drukarki 3D, wyświetlacz endoskopu medycznego, przyrządy przenośne i inne produkty.

Cechy

Produkt:	2.8" ekran TFT LCD	Rozstrzygnięcie:	480x640 kropek
System sterowania:	ST7701	Ekran dotykowy:	Bez ekranu dotykowego
Okładka szkłowa	Dostosowywalne	W kierunku widzenia:	Bezpłatnie (80/80/80/80)
Opis:	55.8183.313.53mm	Obszar aktywny:	430,20 x 57,60 mm
Interfejs:	MIPI (wykonalne)	Połączenie:	Rodzaj złącza FPC
Numer szpilki:	40 szpilów (wykonalne)	Światłość powierzchni:	300 Cd/m2 (nits)
napięcie zasilania:	2.8-3.3V	Typ światła tylnego:	Biała dioda LED
Żywotność LED:	30000 godzin	Zgodność:	Zgodność z CE i FCC oraz RoHS

2.8"480*640Rysunek TFT LCD

ST7701 LCM Driver IC 2,8 cala TFT LCD Display dla zastosowań motoryzacyjnych Obszar aktywny 43,2 * 57,6 mm 0

ST7701 LCM Driver IC 2,8 cala TFT LCD Display dla zastosowań motoryzacyjnych Obszar aktywny 43,2 * 57,6 mm 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne
1	GND	Power Ground
2	DSI_D0_N	MIPI-DSI Piny wejściowe sygnału różnicowego danych
3	DSI_D0_P	MIPI-DSI Piny wejściowe sygnału różnicowego danych
4	GND	Power Ground
5	DSI_ D1_N	MIPI-DSI Piny wejściowe sygnału różnicowego danych
6	DSI_ D1_P	MIPI-DSI Piny wejściowe sygnału różnicowego danych
7	GND	Ziemia mocy
8	DSI_CLKN	Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
9	DSI_CLKP	Piny wejściowe sygnału różnicowego MIPI-DSI CLOCK
10	GND	Ziemia mocy
11	RESE DB15~DB0	Zresetuj terminal wejścia sygnału./L/. RS=/H/: bieżące dane na szlaku danych są danymi wyświetlane.
12	TE	Sygnał efektu rozdarcia jest używany do synchronizacji MCU z pamięcią ramkową
13	NC	NC
14	IOVCC	Napięcie wejściowe/wyjściowe: 1,65 V ~ 3,3 V
15	VCI	POferta: 2.5V ~ 3,3 V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP PIN SDA
18	TP_SCL	TP PIN SCL
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
22	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.

BsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+60	°C
Temperatura przechowywania LCM	T_STG	- 30	+70	°C
wilgotność	RH	-	90	%

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z białymi 6 diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	16.8	- Tak.	19.2	V	-
Prąd prądowy	Ja..._F	- Tak.	20	-	mA	-
Światłość ((Z LCD)	Lv		TBD	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Nie, nie.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH / 96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~70°C (30min),10 cykli

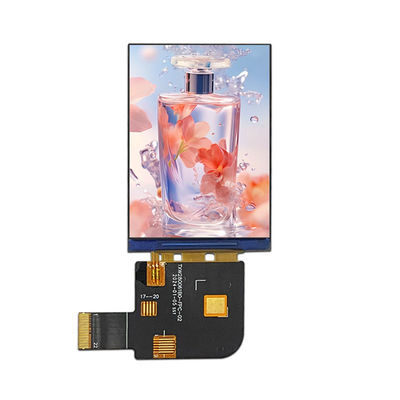

Obraz produktu TFT LCD

TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii

Tian XianweiTechnologia jest wiodącym światowym producentem wyświetlaczy TFT LCD z siedzibą w Chinach.Tian Xianweioferuje szeroką gamę małych i średnich modułów wyświetlaczy TFT w rozmiarach od 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"i 32"Na tej stronie internetowej znajduje się ponad 200 standardowych modeli TFT; ponadtoniemal każdy element jest dopuszczalny do uzyskania z standardowych elementów w celu spełnienia wymogów klientów.

Tian XianweiWyświetlacze TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (wyświetlacz czytelny w świetle słonecznym), panele TFT z płytami sterowania, bar type TFT,LCD TFT o szerokiej temperaturzeWyświetlacze te obejmują tryb krajobrazu lub portret.Tian XianweiWyświetlacze TFT LCD są dostępne w różnych rozdzielczościach, a także z opcjonalnym ekranem dotykowym w technologii rezystywnej i przewidującej pojemność (PCAP touch screen).Wiele naszych modułów wyświetlaczy TFT ma więcej niż jeden dostępny interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Tian XianweiModuły TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyny do kawy, sprzętu medycznego, systemu POS, automatyki, nawigacji GPS, artykułów bieli, kontroli energii, telekomunikacji,sprzęt medyczny itp..
