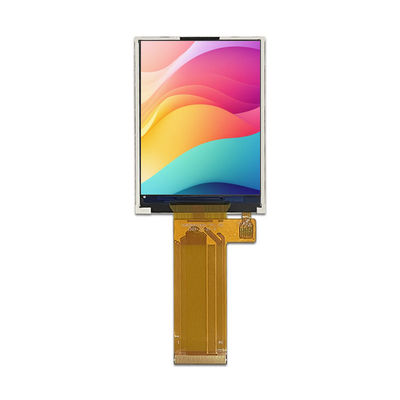

2.8 cali 40PIN RGB Interface TFT LCD Module ST7789V 240*320 IPS TFT LCD Display

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW280074B0

Wielkość:

2,8 CAL

Rozstaw pikseli (szer.*wys.):

0,180*0,180

Interfejs LCM:

Interfejs RGB 565 BITÓW

Obszar aktywny:

43,2*57,6 mm

Napięcie podświetlenia:

2,8-3,3 V

Liczba pikseli:

240*320

Temperatura przechowywania:

-30+80℃

Podkreślić:

240*320 IPS TFT LCD Display

Moduł LCD TFT 40 pinów

20

Opis produktu

2.8 cali ekran TFT LCD240*320 QVGArodzaj krajobrazuz interfejsem RGB TFT Lcd Module

Tianxianwei TXW280074B0 to 2,8-calowy moduł diagonalny TFT-LCD o rozdzielczości QVGA 240x320 pikseli.Zawiera funkcje sterownika i sterownika IC, obsługuje interfejsy RGB i ma zakres napięcia zasilania (VDD) od 2,8 V do 3,3 V. Moduł ten posiada panel powierzchniowy przeciwświetlenia.

Moduł TFT-LCD TXW280074B0 jest w trybie krajobrazowym o jasności 400 nitów.TXW280074B0 może działać w zakresie temperatur od -20 °C do +70 °C; jego zakres temperatury przechowywania wynosi od -30 °C do +80 °C.

Częste pytania
1Jak mogę złożyć zamówienie?
Proszę podać szczegóły swoich wymagań tak wyraźnie jak to możliwe.
W przypadku projektowania lub dalszej dyskusji lepiej skontaktować się z nami e-mailem / telefonem, aby uzyskać bardziej jasną i dokładną propozycję rozwiązania LCD. .
2- Co to za pokaz?
Mamy moduł wyświetlacza LCD TFT, moduł LCD monochromatyczny, moduł LCD OLED, moduł LCD z ramą cyfrową, tablet Android itp. Wspieramy zarówno wewnętrzne, jak i zewnętrzne aplikacje,zastosowania przemysłowe i handlowe.

Wspieramy również standardowe rozwiązania i dostosowane rozwiązania projektowe.

Posiadamy produkty gotowe i zaprojektowane, aby zapewnić klientowi kompleksowe rozwiązania.

3A gwarancja?
Mamy roczną gwarancję. Wszystkie wady można zwrócić i wymienić.
4Jakie są warunki dostawy?
Akceptujemy FedEX, TNT, EMS, UPS itp. Możesz wybrać ten, który jest dla Ciebie najbardziej wygodny lub opłacalny.

Produkt:	20,8" ekran TFT LCD	Ekran dotykowy:	Panel dotykowy o oporności (nieobowiązkowa)
Rozstrzygnięcie:	240*320	Wymiar szkła pokrywy:	Dostosowywalne
W kierunku widzenia:	12:00	Interfejs:	RGB (przystosowany)
Numer szpilki:	40 szpilów (wykonalne)	Połączenie:	Wtyczka (wykonalna)
Światłość powierzchni:	400 Cd/m2 (nits) (wykonalne)	Żywotność LED:	30000 godzin

Dlaczego wybrać nas?

1- Nie.Zapewniamy rozwiązanie LCD Display na zamówienie

Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?Tian Xianweimoże spełniać wymagania LCD.

2- Nie.Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza

Martwisz się o montaż ekranu dotykowego i wyświetlacza?Tian Xianweimoże dostarczać niestandardowe i niestandardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługi wiązania powietrza i optycznego.

3- Nie.Zaangażowanie w zapewnienie niezawodności jakości

Tian Xianweijest Kwalifikowany przez ISO9001:2015 i ISO14000, spełniające RoHS, CE,FCC i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.

4- Nie.Długoterminowa podaż

W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.

20,8 cala TFTekranRysunek

2.8 cali 40PIN RGB Interface TFT LCD Module ST7789V 240*320 IPS TFT LCD Display 0

2.8 cali 40PIN RGB Interface TFT LCD Module ST7789V 240*320 IPS TFT LCD Display 1

LCMOpis szpilki

Numer PIN.	Symbol	Funkcjonalne
1 ~ 2	LEDA	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
3 ~ 4	LEDK	Zapewnienie zasilania - dla katody światła tylnego
5	GND	Ziemia mocy
6	Zresetowanie	Zresetuj terminal wejścia sygnału.
7	CS	Sygnał wybierania chipa
8	SCL	Ten pin jest używany do seryjnego interfejsu zegara
9	SDA	Pin wejściowy interfejsu SPI.
10 ~ 25	D0~D15	Autobus danych interfejsu RGB
26 ~ 33	NC	NC
34	HSYNC	Horyzontalna synchronizacja, sygnał RGB I/F.
35	VSYNC	Sygnał w RGB I/F.
36	PCLK	Sygnał zegara pikseli w RGB I/F.
37	DEN	Sygnał aktywujący dane w RGB I/F.
38	VCI ((2.8V)	Zasilanie 2,6 V ~ 3,3 V
39	Poziom emisji:	napięcie I/O (VDDI do DGND): 1,65 V ~ 3,3 V
40	GND	Ziemia mocy

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego jest typem oświetlenia krawędziowego z 6 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższej tabeli.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	2.8	-	3.2	V	-
Prąd prądowy	Ja..._F	- Tak.	120	-	mA	-
Światłość ((Z LCD)	Lv		400	- Tak.	cd/m²	-
Czas trwania diody	N/A	- Nie, nie.	30,000	- Tak.	Kr.	Uwaga 1

Uwaga:

Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w I_L= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśli_Ljest większa niż 25mA/LED.

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-30°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-20°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -20°C ((30min) ~60°C (30min),50 cykli

20,8 cala TFTekran Rzeczywisty obraz produktu
