O tym przedmiocie.TXW280085C0-CTP20,8 cali moduł TFT z pojemnościowym ekranem dotykowym
Optycznie połączony pojemnościowy wyświetlacz dotykowy 2,8-calowy IPS TFT jest urządzeniem, które integruje zaawansowane technologie wyświetlania i dotyku.TXW280085C0-CTP:
Informacje o produkcie
- Wielkość ekranu: 2,8 cala
-Rezolucja: 240x320 pikseli
- Technologia wyświetlania: technologia IPS (In Plane Switching), zapewniająca szeroki kąt widzenia i dokładność koloru
- Jasność: 300 nitów, nadająca się do oglądania w różnych warunkach oświetlenia
- Technologia ekranu dotykowego: pojemnościowa, zapewniająca wysoką czułość i precyzyjne sterowanie dotykowe
Interfejs: wyświetlacz TFT obsługujący interfejsy SPI (Serial Peripheral Interface) i touchscreen obsługujący interfejsy I2C (Inter Integrated Circuit) dla łatwego podłączenia do mikrokontrolerów lub innych procesorów
- łączenie optyczne: stosowanie kleju optycznego do łączenia ekranu dotykowego i ekranu wyświetlania, zwiększając dokładność dotykową i efekt wyświetlania
- Wielotakowy: zazwyczaj obsługuje funkcję wielo-takową, umożliwiającą jednoczesne działanie kilku palców
- Trwałość: Ekrany dotykowe pojemnościowe są trwalsze niż ekrany dotykowe o oporności i są mniej podatne na uszkodzenia fizyczne
Scenariusze zastosowań
- Panel sterowania przemysłowego: używany do wyświetlania i sterowania sprzętem przemysłowym
-Wyposażenie medyczne: Wyświetlać ważne informacje na temat sprzętu medycznego
-Produkty elektroniczne użytkownika: takie jak urządzenia domowe inteligentne, przenośne konsoli do gier itd.
-W wyświetlaczu samochodowym: Używany do pulpitu rozdzielczego lub systemu infotainment pojazdu
- systemy informacyjne przedsiębiorstw, takie jak maszyny POS, terminale samoobsługowe itp.
Zalety produktu
- Wysoka jasność: jasność 300nits zapewnia wyraźny wyświetlacz w różnych warunkach oświetleniowych
- Wysoki kontrast: technologia IPS zapewnia lepszy kontrast i wydajność kolorów
- Wielozadaniowy ekran dotykowy: pojemnościowy ekran dotykowy obsługuje wielozadaniowy ekran dotykowy, zapewniając płynniejsze interakcje
- łączenie optyczne: zwiększa efekt wyświetlania i dokładność dotyku.
Podsumowując, 2,8-calowy wyświetlacz IPS TFT optycznie połączony z pojemnikiem dotykowym łączy w sobie wysoką jasność, wysoki kontrast i funkcje wielofunkcyjne,umożliwiając odpowiednie zastosowanie w różnych scenariuszach aplikacji oraz zapewniając doskonałe doświadczenie interakcji użytkownika.
Cechy
| Pozycja | Specyfikacja | Jednostka |
| Wielkość ekranu | 20,8 cala | Diagonalne |
| Liczba pikseli | 240RGB ((H) x 320 ((V) | Piksele |
| Obszar wyświetlania | 43.20 ((H) x57.60 ((V) | mm |
| Wskaźnik rozmiaru pikseli | 0.180 ((H) x0.180 ((V) | mm |
| Wymiar zarysu |
54 razy 74,9 razy 3.55 |
mm |
| Układ pikseli | Wyróżnienie: | - Nie. |
| Tryb wyświetlania | Zazwyczaj czarny | - Nie. |
| W kierunku widzenia | Wszystkie | - Nie. |
| Wyświetlanie koloru | 262K | - Nie. |
| Światłość ((cd/m2) | 300 | nit |
| Wskaźnik kontrastu | 1200:1 | - Nie. |
| Interfejs |
MCU 8/16 BIT |
|
| Światło tylne | Typ światła bocznego LED | - Nie. |
| IC napędu | ST7789V | |
| Temperatura działania | -20~70 | °C |
| Temperatura przechowywania | -30~80 | °C |
| Ekran dotykowy | Pojemnościowy ekran dotykowy | |
| Interfejs ekranu dotykowego | I2C | |
| Zgromadzenie TFT+CTP | Połączenie optyczne |
Rysunek
ABsoluteMaksymaRWykorzystanie
| Charakterystyka | Symbol | Min. | Max, proszę. | Jednostka |
| Temperatura pracy LCM | TOPR | -10 | +60 | °C |
| Temperatura przechowywania LCM | TSTG | -20 | +70 | °C |
| TP Temperatura i wilgotność operacyjna (20% ~ 90%RH) | TOPR | -10 | +60 | °C |
| TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH) | TSTG | -20 | +70 | °C |
| wilgotność | RH | - | 90 | % |
LCMOpis szpilki
| Numer PIN. | Symbol | Funkcjonalne |
| 1 | VDD | Pzasilacz 2,5V do 3,3V |
| 2 | IOVCC | Zasilanie dla I/O. |
| 3 | Zresetowanie | Zresetuj terminal wejścia sygnału. |
| 4 | CS | Chip wybiera sygnał wejściowy pi |
| 5 | RS | /Pin wyboru danych / poleceń. |
| 6 | WR | Napisz sygnał strobowy. |
| 7 | R & D | Odczytaj sygnał strobowy. |
| 8 | GND | Na ziemię. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 ~ 26 | DB0-DB15 | MCU równoległy przycisk danych interfejsu |
| 27 ~ 28 | NC | NC |
| 29 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. |
| 30 ~ 33 | LEDA | Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. |
| 34 | GND | Na ziemię. |
| 35 | XL | Koordynaty panelu dotykowego po lewej stronie |
| 36 | XR | Koordynaty panelu dotykowego po prawej |
| 37 | YU | Koordynaty panelu dotykowego w górnej |
| 38 | YD | Koordynaty panelu dotykowego w dół |
| 39 | NC | NC |
Rpunkt badania rzetelności
| Nie, nie, nie. | Element testowy | Warunki badania | Uwaga: |
| 1 | Wysokiej temperatury | +70°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -20°C / 96H | |
| 3 | Wysoki Tempe. | +60°C / 96H | |
| 4 | Niski Temper. | -10°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 50°C x 90%RH /96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -10°C ((30min) ~60°C (30min),10 cykli |

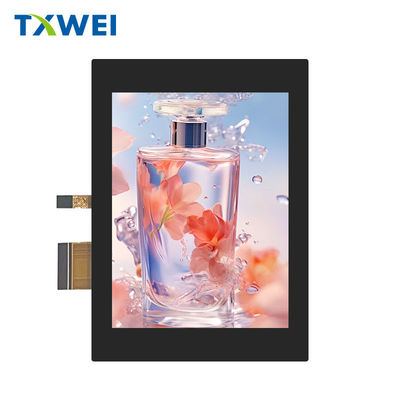

Obraz produktu
