| MOQ: | 1 |
| Standardowe Opakowanie: | cardboard |
| Okres dostawy: | 16 |
| Wydajność dostaw: | 10000pcs |

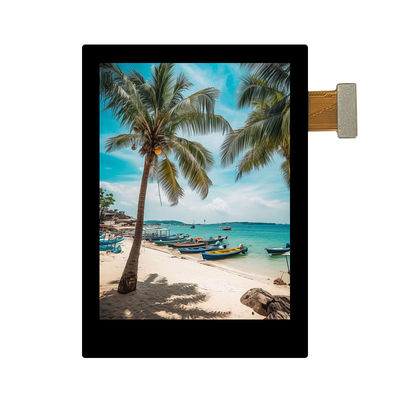

Ekran dotykowy PCAP TFT Display 2.8" 480*640 RGB 24 BIT Interfejs 44 Pin
| Produkt: | 2.8" ekran dotykowy IPS TFT | Rozstrzygnięcie: | 480*640 pikseli |
|---|---|---|---|
| W kierunku widzenia: | IPS Wszystkie kąty widzenia | Ekran dotykowy: | Z PCAP touch screen |
| Interfejs: | RGB 24 bit | Numer szpilki: | 44 szpilki |
| Połączenie: | Wtykanie | Światłość powierzchni: | 400 Cd/m2 |
| Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z CE&FCC & RoHS |
2.8 cala IPS TFT PCAP Touch Screen480*640Rysunek produktu rozdzielczości
LCMOpis szpilki
| Numer PIN. | Symbol | Funkcjonalne |
| 1 | LEDK | Zapewnienie zasilania - dla katody światła tylnego |
| 2 | LEDA | Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ |
| 3 | GND | Ziemia mocy |
| 4 | IOVCC | Zasilanie dla I/O. |
| 5 | VCC | Zasilanie LCD. |
| 6 | SDI | Serial data input pin. |
| 7 | PCLK | Sygnał zegara pikseli w RGB I/F. |
| 8 | SCL | Ten pin jest używany do seryjnego interfejsu zegara |
| 9 | DE | Sygnał aktywacji danych w trybie RGB I/F 1. |
| 10 | Zresetowanie | Zresetuj terminal wejścia sygnału. |
| 11 | HSYNC | Horyzontalna synchronizacja, sygnał RGB I/F. |
| 12 | CS | Sygnał wybierania chipa |
| 13 | VSYNC | Sygnał w RGB I/F. |
| 14-21 | B0-B7 | Autobus danych interfejsu RGB |
| 22-29 | G0-G7 | Autobus danych interfejsu RGB |
| 30-37 | R0-R7 | Autobus danych interfejsu RGB |
| 38 | CTP_VCI | Panel dotykowy Zasilanie 2,8~3,3V |
| 39 | CTP_IOVCC | Dotknij zasilacza dla I/O. |
| 40 | CTP_SDA | Dane I2C z panelu dotykowego |
| 41 | CTP_SCL | Zegar I2C z panelu dotykowego |
| 42 | CTP_INT | Wyjście przerwy z panelu dotykowego |
| 43 | CTP_RST | Zresetowanie panelu dotykowego |
| 44 | GND | Ziemia mocy |
Demonstracja rzeczywistego produktu
