Interfejs SPI/MCU/RGB 2,8-calowy ekran LCD TFT z rozdzielczością 240x320 i układem sterowania LCM ST7789V

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Napięcie podświetlenia:

2,8-3,3 V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Podkreślić:

ST7789V ekran LCD TFT

240x320 ekran LCD TFT

2.8 cali ekran TFT LCD

Opis produktu

2.8" TFT LCD 240x320 zSPI/MCU/RGBinterfejs i ekran LCD TFT IC ST7789V

TXW280091B0 to 2,8-calowy pełny wyświetlacz TFT-LCD o rozdzielczości 240x320 (240 pikseli poziomych przez 320 pixelów pionowych). Model ten obsługuje interfejsy SPI/MCU/RGB;Napięcie zasilania (VCC) do napędu panelu LCD wynosi 2.8V do 3.3V.

TXW280091B0 to TFT typu TN o kącie widzenia 12:00 i jasności 400cd/m2 (wartość typowa). Może działać w temperaturze od -20 °C do +70 °C;Temperatura przechowywania wynosi od -30 °C do +80 °C.

Krótkie informacje o produkcie:

1Rozmiar LCD: 2,8 ′′ TFT

2Rozdzielczość: 240x320

3Kąt widzenia: 12

4Wymiar zarysu:50 razy 69,2 razy 2.4mm

5. IC sterownika: ST7789V

6. Typ interfejsu:SPI/MCU/RGB

7. Panel dotykowy: bez panelu dotykowego ((Kustomowalny)

8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C

Produkt:	20,8" TFT	Ekran dotykowy:	Bez TP ((Kustomowalne)
Rozstrzygnięcie:	240x320	W kierunku widzenia:	Dwanaście.
Interfejs:	SPI/MCU/RGB	Numer szpilki:	50 pinów
Połączenie:	Wtyczka (wykonalna)	Światłość powierzchni:	400 Cd/m2
Temperatura pracy:	-20°C do +70°C	Zgodność:	Zgodność z CE i FCC oraz RoHS

Obsługa klienta

1Przed podpisaniem oficjalnej umowy z naszym klientem pomożemy przeanalizować i zapewnić profesjonalne rozwiązanie na podstawie informacji o projekcie klienta i wyjść z optymalnym rozwiązaniem.

2. Twoje zapytanie dotyczące naszych produktów lub ceny zostaną odpowiedziane w ciągu 24 godzin.

3/Informuj naszych klientów o procesie produkcji /i pomóż zorganizować kontrolę jakości w fabryce, jeśli to konieczne.

4Po dostarczeniu wszystkie usterki mogą zostać zwrócone i wymienione w okresie gwarancji.

5Kupujący może wysłać technik do naszej fabryki na bezpłatne szkolenie przed dostawą.

6W celu zapewnienia niezbędnego wsparcia technicznego lub handlowego, zorganizujemy spotkanie telefoniczne, usługę techniczną online lub pomoc lokalną na miejscu.itd. aby zaspokoić różne potrzeby klienta.

2.8" INCH Touch LCD MODULE ROZNOSZENIE

Interfejs SPI/MCU/RGB 2,8-calowy ekran LCD TFT z rozdzielczością 240x320 i układem sterowania LCM ST7789V 0

Interfejs SPI/MCU/RGB 2,8-calowy ekran LCD TFT z rozdzielczością 240x320 i układem sterowania LCM ST7789V 1

LCMOpis szpilki

Numer PIN.	Symbol	Funkcjonalne
1	GND	Ziemia mocy
2	XR	Koordynaty panelu dotykowego po prawej
3	YD	Koordynaty panelu dotykowego w dół
4	XL	Koordynaty panelu dotykowego po lewej stronie
5	YU	Koordynaty panelu dotykowego w górnej
6 ~ 7	IOVCC(1.8V)	napięcie I/O (VDDI do DGND): 1,65 V ~ 3,3 V
8 ~ 9	VDD(2,8 V)	Zasilanie 2,5V ~ 3,3V
10	IM2	Wybierz tryb interfejsu MCU
11	IM1	Wybierz tryb interfejsu MCU
12	IM0	Wybierz tryb interfejsu MCU
13	Zresetowanie	Zresetuj terminal wejścia sygnału.
14	CSX	Sygnał wybierania chipa
15	RS/SCL	/Pin wyboru danych / poleceń.
16	WR/RS	Napisz sygnał strobowy.
17	R & D	Odczytaj dane na górnej krawędzi.
18	VSYNC	Sygnał w RGB I/F.
19	HSYNC	Horyzontalna synchronizacja, sygnał RGB I/F.
20	ENABLE	Sygnał aktywacji danych w trybie RGB I/F 1.
21	PCLK	Sygnał zegara pikseli w RGB I/F.
22	SDA	Pin wejściowy interfejsu SPI.
23 ~ 40	DB0~DB17	Interfejs RGB lub MCU równoległego interfejsu przycisku danych.
41	SDO	Pin wyjściowy interfejsu SPI.
42	GND	Ziemia mocy
43	LEDA	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
44~49	LEDK1~LEDK6	Zapewnienie zasilania - dla katody światła tylnego
50	GND	Ziemia mocy

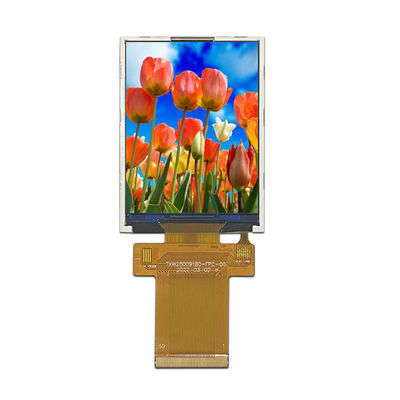

2.8" INCH TOUCH LCD MODUL REAL PRODUKT Obraz
