| MOQ: | 1 |
| Standardowe Opakowanie: | cardboard |
| Okres dostawy: | 16 |
| Wydajność dostaw: | 10000pcs |

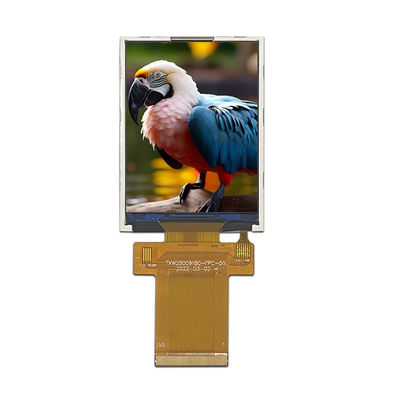

Moduł wyświetlacza TFT LCD 2,8" 240x320 cali RGB MCU SPI Interfejs z wprowadzeniem produktu RTP
| Produkt: | 2.8 cali wyświetlacz TFT LCD |
| Rozstrzygnięcie: | 240*320 |
| System sterowania: |
ST7789V |
| W kierunku widzenia: | 12:00 |
| Numer szpilki: | 50 pinów |
| Światłość powierzchni: | 400 Cd/m2 |
| Żywotność LED: | 30000 godzin |
| Ekran dotykowy: | bezPanel dotykowy |
| Wymiar szkła pokrywy: | Dostosowywalne |
| Interfejs: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Połączenie: | Lutowanie |
| Zgodność: | Zgodność z CE&FCC & RoHS |
Moduł wyświetlacza TFT LCD 2,8" 240x320 cali RGB MCU SPI InterfejsRysunek produktu
LCMOpis szpilki
| Numer PIN. | Symbol | Funkcjonalne |
| 1 | GND | Ziemia mocy |
| 2 | XR | Koordynaty panelu dotykowego po prawej |
| 3 | YD | Koordynaty panelu dotykowego w dół |
| 4 | XL | Koordynaty panelu dotykowego po lewej stronie |
| 5 | YU | Koordynaty panelu dotykowego w górnej |
| 6 ~ 7 | IOVCC(1.8V) | napięcie I/O (VDDI do DGND): 1,65 V ~ 3,3 V |
| 8 ~ 9 | VDD(2,8 V) | Zasilanie 2,5V ~ 3,3V |
| 10 | IM2 | Wybierz tryb interfejsu MCU |
| 11 | IM1 | Wybierz tryb interfejsu MCU |
| 12 | IM0 | Wybierz tryb interfejsu MCU |
| 13 | Zresetowanie | Zresetuj terminal wejścia sygnału. |
| 14 | CSX | Sygnał wybierania chipa |
| 15 | RS/SCL | /Pin wyboru danych / poleceń. |
| 16 | WR/RS | Napisz sygnał strobowy. |
| 17 | R & D | Odczytaj dane na górnej krawędzi. |
| 18 | VSYNC | Sygnał w RGB I/F. |
| 19 | HSYNC |
Horyzontalna synchronizacja, sygnał RGB I/F. |
| 20 | ENABLE | Sygnał aktywacji danych w trybie RGB I/F 1. |
| 21 | PCLK |
Sygnał zegarowy pikseli w RGB I/F |
| 22 | SDA |
Pin wejściowy interfejsu SPI. |
| 23 ~ 40 | DB0~DB17 | Interfejs RGB lub MCU równoległego interfejsu przycisku danych. |
| 41 | SDO | Pin wyjściowy interfejsu SPI. |
| 42 | GND | Ziemia mocy |
| 43 | LEDA | Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ |
| 44~49 | LEDK1~LEDK6 | Zapewnienie zasilania - dla katody światła tylnego |
| 50 | GND | Ziemia mocy |
Charakterystyka jednostki światła tylnego
System oświetlenia tylnego jest typem oświetlenia krawędziowego z 6 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższej tabeli.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 2.8 | - | 3.2 | V | - |
| Prąd prądowy | Ja...F | - Tak. | 120 | - | mA | - |
| Światłość ((Z LCD) | Lv | TBD | - Tak. | cd/m2 | - | |
| Czas trwania diody | N/A | - Nie, nie. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Uwaga:
Czas trwania LED jest zdefiniowany jako zmniejszenie jasności modułu do 50% pierwotnej jasności w IL= 20mA/LED. Czas trwania diody LED może zostać skrócony, jeśliLjest większa niż 25mA/LED.
Moduł wyświetlacza TFT LCD 2,8" 240x320 cali RGB MCU SPI InterfejsProduct Obrazy
Obiekty fabryczne
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
Tian Xianwei Technology jest wiodącym światowym producentem wyświetlaczy TFT LCD z siedzibą w Chinach.Tian Xianwei oferuje szeroką gamę małych i średnich modułów wyświetlaczy TFT w rozmiarach od 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" i 32" TFT (rozmiar przekątny obszaru aktywnego) itp.Na tej stronie internetowej znajduje się ponad 200 standardowych modeli TFT; ponadto prawie każdy element jest dopuszczalny do pochodzenia ze standardowych elementów w celu spełnienia wymagań klientów.
Wyświetlacze Tian Xianwei TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (wyświetlacz czytelny w świetle słonecznym), panele TFT z płytami sterującymi,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze Tian Xianwei TFT LCD są dostępne w różnych rozdzielczościach, a także ekran dotykowy opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły Tian Xianwei TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyna do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
Słowo kluczowe wyszukiwania: tft 2.8", 2.8 tft lcd, 2.8" tft lcd, 2.8 cala tft lcd, tft lcd 2.8, 2,8" ekran tft, 2,8" ekran tft, 2,8" ekran tft, 2,8" ekran tft, 2,8" ekran tft, 2,8" ekran tft,2,8 cala ekran LCD TFT
