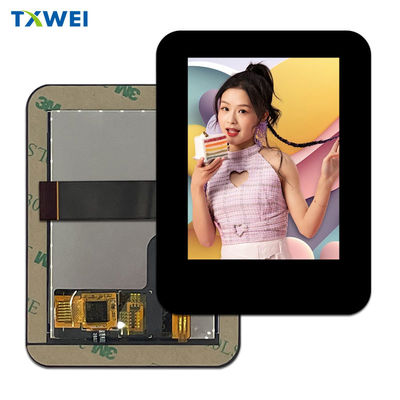

2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen

MOQ: 1
Standardowe Opakowanie: cardboard
Okres dostawy: 16
Wydajność dostaw: 10000pcs
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Place of Origin
Guangdong,China
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Model Number
TXW280115B0-MT
Temperatura przechowywania:
-30+80
Obszar aktywny:
43,2*57,6
Liczba pinów Lcm:
40PIN
Wielkość:
2,8 cala
Prąd podświetlenia:
120mA
Dotknij sterownika IC:
GT911
Temperatura robocza:
-20+70
Podkreślić:

2Wyświetlacz IPS TFT o pojemności 0

,

8 cala

,

400 nitów wyświetlacz TFT

Opis produktu





O tym artykule SFTO280PY-7200ACT 2,8 cala pojemnościowy moduł dotykowy TFT



2,8-calowy wyświetlacz IPS TFT z optycznym połączeniem pojemnościowym dotykowym jest urządzeniem integrującym zaawansowane technologie wyświetlania i dotyku.Poniżej przedstawiono szczegółowe wprowadzenie do produktu TXW280115B0-MT:



Informacje o produkcie
- Wielkość ekranu: 2,8 cala
- Rezolucja:480*640piksele
- Technologia wyświetlania: technologia IPS (In Plane Switching), zapewniająca szeroki kąt widzenia i dokładność koloru
- Jasność: 400 nitów, nadająca się do oglądania w różnych warunkach oświetlenia
- Technologia ekranu dotykowego: pojemnościowa, zapewniająca wysoką czułość i precyzyjne sterowanie dotykowe
Interfejs: wyświetlacz TFT obsługujący interfejsy SPI (Serial Peripheral Interface) i touchscreen obsługujący interfejsy I2C (Inter Integrated Circuit) dla łatwego podłączenia do mikrokontrolerów lub innych procesorów
- łączenie optyczne: stosowanie kleju optycznego do łączenia ekranu dotykowego i ekranu wyświetlania, zwiększając dokładność dotykową i efekt wyświetlania
- Wielotakowy: zazwyczaj obsługuje funkcję wielo-takową, umożliwiającą jednoczesne działanie kilku palców
- Trwałość: Ekrany dotykowe pojemnościowe są trwalsze niż ekrany dotykowe o oporności i są mniej podatne na uszkodzenia fizyczne





Scenariusze zastosowań


- Panel sterowania przemysłowego: używany do wyświetlania i sterowania sprzętem przemysłowym
-Wyposażenie medyczne: Wyświetlać ważne informacje na temat sprzętu medycznego
-Produkty elektroniczne użytkownika: takie jak urządzenia domowe inteligentne, przenośne konsoli do gier itd.
-W wyświetlaczu samochodowym: Używany do pulpitu rozdzielczego lub systemu infotainment pojazdu
- systemy informacyjne przedsiębiorstw, takie jak maszyny POS, terminale samoobsługowe itp.



Zalety produktu


- Wysoka jasność: jasność 400nits zapewnia wyraźne wyświetlenie w różnych warunkach oświetleniowych
- Wysoki kontrast: technologia IPS zapewnia lepszy kontrast i wydajność kolorów
- Wielozadaniowy ekran dotykowy: pojemnościowy ekran dotykowy obsługuje wielozadaniowy ekran dotykowy, zapewniając płynniejsze interakcje
- łączenie optyczne: zwiększa efekt wyświetlania i dokładność dotyku.



Podsumowując, 2,8-calowy wyświetlacz IPS TFT optycznie połączony z pojemnikiem dotykowym łączy w sobie wysoką jasność, wysoki kontrast i funkcje wielofunkcyjne,umożliwiając odpowiednie zastosowanie w różnych scenariuszach aplikacji oraz zapewniając doskonałe doświadczenie interakcji użytkownika.



Cechy



Pozycja Specyfikacja Jednostka
Wielkość ekranu 20,8 cala Diagonalne
Liczba pikseli

480*3RGB ((H) X640 ((V)

 Piksele
Obszar wyświetlania 43.20 ((H) x57.60 ((V) mm
Wskaźnik rozmiaru pikseli 0.180 ((H) x0.180 ((V) mm
Wymiar zarysu

46.9*66.5*2.35

 mm
Układ pikseli Wyróżnienie: - Nie.
Tryb wyświetlania Zazwyczaj czarny - Nie.
W kierunku widzenia Wszystkie - Nie.
Wyświetlanie koloru 262K - Nie.
Światłość ((cd/m2) 400 nit

Układ sterowania dotykowego

GT911

 - Nie.
Interfejs

MIPI


Światło tylne Typ światła bocznego LED - Nie.
IC napędu

ST7701S


Temperatura działania -20~70 °C
Temperatura przechowywania -30~80 °C
Ekran dotykowy Pojemnościowy ekran dotykowy
Interfejs ekranu dotykowego I2C
Zgromadzenie TFT+CTP Połączenie optyczne





Rysunek

2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 0

2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 1

ABsoluteMaksymaRWykorzystanie



Charakterystyka Symbol Min. Max, proszę. Jednostka
Temperatura pracy LCM TOPR -20 +70 °C
Temperatura przechowywania LCM TSTG - 30 +80 °C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH) TOPR -20 +70 °C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH) TSTG - 30 +80 °C
wilgotność RH - 90 %





Opis funkcji modułu



Numer PIN. Symbol Funkcjonalne
1 GND Ziemia mocy
2 D0N Polaryzacja ujemna danych różnicowych niskiego napięcia 0
3 D0P Pozytywna biegunowość danych różnicowych niskiego napięcia 0
4 GND Ziemia mocy
5 D1N Polaryzacja ujemna sygnału różnicowego niskiego napięcia 1
6 D1P Pozytywna biegunowość sygnału różnicowego niskiego napięcia 1
7 GND Ziemia mocy
8 CLKN Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
9 CLKP Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
10 GND Ziemia mocy
11 Zresetowanie Zresetuj terminal wejścia sygnału.
12 TE Wrzuć puls głowy do efektu rozdarcia.
13 NC Brak połączenia.
14 IOVCC Zasilanie dla I/O.
15 VCI Zasilanie LCD.
16 CTP_VDD Panel dotykowy Zasilanie 2,8~3,3V
17 CTP_SDA Dane I2C z panelu dotykowego
18 CTP_SCL Zegar I2C z panelu dotykowego
19 CTP_INT Wyjście przerwy z panelu dotykowego
20 CTP_RST Zresetowanie panelu dotykowego
21 LEDK Zasilanie końcowe katody wejściowej oświetlenia tylnego.
22 LEDA Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.





Specyfikacja optyczna



2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 2





Obraz produktu





2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 3



2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 4





2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 5





Urządzenia i certyfikaty



2.8 cali wyświetlacz IPS TFT z optyczną łącznością 400nits SPI IIC Interface Touch Screen 6
