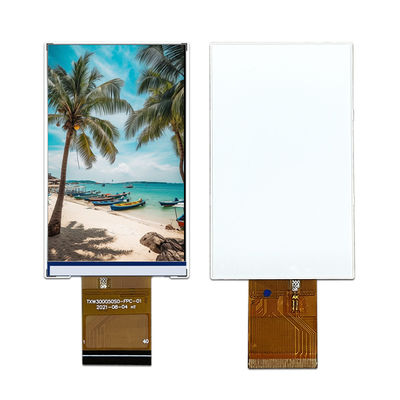

3.0 cali IPS Wszystkie kąty widzenia TFT LCD Display Module 360 * 640 Rozdzielczość 40 Pin MIPI RGB Interfejs

3.0 cali IPS Wszystkie kąty widzenia TFT LCD Display Module 360 * 640 Rozdzielczość 40 Pin MIPI RGB Interfejs

MOQ: negotiate
Cena £: negotiate
Standardowe Opakowanie: cardboard
Okres dostawy: 16
Metoda płatności: L/C TT D/P
Wydajność dostaw: 10000pcs
Szczegółowe informacje
Place of Origin
Guangdong,China
Nazwa handlowa
TXWEI
Orzecznictwo
CE ROHS FCC
Model Number
TXW300050S0
Napięcie podświetlenia:
18V
Układ scalony sterownika LCM:
ST7701S/GC9503V
Kierunek patrzenia:
Całą godzinę
Prąd podświetlenia:
20 mA
Temperatura robocza:
-20 + 70 ℃
Rozmiar zarysu mechanicznego (szer.*wys.*t):
42,64*74,52*2,15
Element napędowy:
Aktywna matryca TFT
Podkreślić:

3Moduł wyświetlacza LCD TFT o średnicy 0

,

0 cala

,

40 Pin TFT LCD Display Module

Opis produktu





Chińska fabryka 3.0 " cali QVGA LCD TFT DisplayST7701S/GC9503V 360*640Ekran



3.0" cali QVGAT7701S/GC9503VTFT LCD

Tianxianwei TXW300050S0 to 3-calowy wyświetlacz TFT LCD typu TN o rozdzielczości QVGA 360 * 640 pikseli.

Produkt: 30,0 cali ekran TFT Rozstrzygnięcie:

360*640

Ekran dotykowy: Bez ekranu dotykowego (opcjonalnie) Wymiar szkła pokrywy: Do dostosowania
W kierunku widzenia: 12:00 System sterowania:

RGB 16/MPI

Prąd podświetlenia:

36.72 razy 65.28

Połączenie: Wtyczka (wykonalna)
Numer szpilki: 40 szpilów Światłość powierzchni: 350 Cd/m2 ((nits)
Żywotność LED: 30000 godzin Zgodność: Zgodność z CE&FCC & RoHS







3.0" TFT LCD Display Rysunek



3.0 cali IPS Wszystkie kąty widzenia TFT LCD Display Module 360 * 640 Rozdzielczość 40 Pin MIPI RGB Interfejs 0

3.0 cali IPS Wszystkie kąty widzenia TFT LCD Display Module 360 * 640 Rozdzielczość 40 Pin MIPI RGB Interfejs 1











ABsoluteMaksymaRWykorzystanie



Charakterystyka Symbol Min. Max, proszę. Jednostka
Temperatura pracy LCM TOPR -10 +60 °C
Temperatura przechowywania LCM TSTG -20 +70 °C
wilgotność RH - Tak. 90

%







Opis funkcji modułu



Numer PIN. Symbol LCMFunkcjonalne
1 LEDA Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
2 LEDK Zasilanie końcowe katody wejściowej oświetlenia tylnego.
3 VCC 3.3V Zasilanie LCD.
4 GND Ziemia mocy
5 D0N Polaryzacja ujemna danych różnicowych niskiego napięcia 0
6 D0P Pozytywna biegunowość danych różnicowych niskiego napięcia 0
7 GND Ziemia mocy
8 CLKN Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
9 CLKP Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
10 GND Ziemia mocy
11 D1N Polaryzacja ujemna danych różnicowych niskiego napięcia1sygnał
12 D1P Pozytywna biegunowość danych różnicowych niskiego napięcia1sygnał
13 GND Ziemia mocy
14 VSYNC Sygnał wejściowy z synchronizacją pionową (ramy) do obsługi interfejsu RGB.
15 HSYNC Horyzontalny (liniowy) sygnał wejściowy synchronizujący dla obsługi interfejsu RGB.
16 DOTCLK Sygnał zegara punktowego do obsługi interfejsu RGB.
17 DE Sygnał aktywacji danych do obsługi interfejsu RGB.
18 R0 Dane czerwone
19 R1 Dane czerwone
20 R2 Dane czerwone
21 R3 Dane czerwone
22 R4 Dane czerwone
23 G0 Dane zielone
24 G1 Dane zielone
25 G2 Dane zielone
26 G3 Dane zielone
27 G4 Dane zielone
28 G5 Dane zielone
29 B0 Dane niebieskie
30 B1 Dane niebieskie
31 B2 Dane niebieskie
32 B3 Dane niebieskie
33 B4 Dane niebieskie
34 Zresetowanie Zresetuj terminal wejścia sygnału.
35 CS Pin sygnału wyboru chipa.
36 SCL Serialny sygnał zegara.
37 SDA Wprowadzenie danych seryjnych/wyjście.
38 GND Ziemia mocy
39 VCC 3.3V Zasilanie LCD.
40 VCC 3.3V Zasilanie LCD.







3.0" TFT LCD Display Rysunek Demonstracja produktu



3.0 cali IPS Wszystkie kąty widzenia TFT LCD Display Module 360 * 640 Rozdzielczość 40 Pin MIPI RGB Interfejs 2

3.0 cali IPS Wszystkie kąty widzenia TFT LCD Display Module 360 * 640 Rozdzielczość 40 Pin MIPI RGB Interfejs 3





Słowo kluczowe wyszukiwania: tft 3.0", 3.0 tft lcd, 3.0" tft lcd, 3.0 cala tft lcd, tft lcd 3.0,3wyświetlacz 0,0 tft, wyświetlacz 3,0" tft,3.0 cali wyświetlacz tft, wyświetlacz tft 3,0 cali, wyświetlacz tft 3,0", wyświetlacz tft lcd 3,0", wyświetlacz tft lcd 3,0", wyświetlacz tft 3,0", wyświetlacz tft 3,0", wyświetlacz tft 3,0", wyświetlacz tft 3,0",
