24 szpilki 3,5" wyświetlacz TFT LCD 480*800 HVGA z ST7701SN Driver IC MIPI Interface

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

24 szpilki 3,5" wyświetlacz TFT LCD 480*800 HVGA z ST7701SN Driver IC MIPI Interface

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW350116B0

Rozstaw pikseli (szer.*wys.):

0,0945

Liczba pikseli:

480*800

Układ scalony sterownika LCM:

ST7701SN

Stopnie lumenów:

350cd/m²

Napięcie podświetlenia:

19,6-22,4 V

Temperatura przechowywania:

-30+80℃

Wielkość:

3,5 cala

Temperatura robocza:

-20 + 70 ℃

Podkreślić:

ST7701SN Wyświetlacz TFT LCD

3Wyświetlacz TFT LCD

24 pinów wyświetlacz TFT LCD

Opis produktu

MIPI3.5 cala TFT LCD, 3.5 "480*800Opis wyświetlacza LCD HVGA

Tianxianwei TXW350116B0 to moduł TFT LCD o rozmiarze przekątnej 3,5 cala i rozdzielczości HVGA 480 * 800 pikseli.

Krótkie informacje o produkcie:
1Rozmiar LCD: 3,5 ′′ TFT
2Rezolucja:480*800
3Kąt widzenia: 12
4Wymiar zarysu:51.32*86.61*3.5mm
5/ Kierowca:ST7701SN
6. Typ interfejsu:MIPI 2 LANE
7. Panel dotykowy: z lub bez panela dotykowego opcjonalnie
8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C

Cechy produktu:

TXW350116B0 to 3,5-calowy wyświetlacz TFT LCD o przekątnej 480 * 3RGB (H) X800 (V) w pełnych kolorach.

Moduł ten obsługuje interfejs MIPI 2 LANE. Rozmiar modułu modelu TXW350116B0 wynosi 51,32 * 86,61 * 3,5 mm, z powierzchnią skuteczną 45,36 * 75,6 mm;

Kontroler TXW350116B0 i ST7701SN są zintegrowane na moduł, z logicznego zasilacza napięcia zakresu od 19,6V do 22,4V.

Może działać w zakresie temperatur od -20 °C do +70 °C; jego zakres temperatury przechowywania wynosi od -30 °C do +80 °C.

TXW350116B0 to moduł LCD w trybie pionowym o jasności 350cd/m2. Jeśli chcesz go użyć jako tryb krajobrazowy lub zwiększyć jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.

Ten 3,5-calowy moduł TFT LCD nadaje się do inteligentnych oczu robota, przenośnych urządzeń PDA, wyświetlaczy kontroli dostępu i bezpieczeństwa, inteligentnych wyłączników, wyświetlaczy sprzętu medycznego,wyświetlacze urządzeń gospodarstwa domowego, wystawy sprzętu przemysłowego itp.

Produkt:	3.5" ekran TFT LCD	Ekran dotykowy:	Z panelem dotykowym o odporności lub bez
Rozstrzygnięcie:	480*800 kropek	W kierunku widzenia:	12:00
Interfejs:	MIPI 2 LANE	Numer szpilki:	24 szpilki
Połączenie:	Wtyczka (wykonalna)	Światłość powierzchni:	350cd/m2 (nits)
Żywotność LED:	30000 godzin	Zgodność:	Zgodność z CE&FCC & RoHS

3.5 cala TFT LCD, 3.5 "480*800 Rysunek wyświetlacza LCD HVGA

24 szpilki 3,5" wyświetlacz TFT LCD 480*800 HVGA z ST7701SN Driver IC MIPI Interface 0

24 szpilki 3,5" wyświetlacz TFT LCD 480*800 HVGA z ST7701SN Driver IC MIPI Interface 1

Opis funkcji modułu

Numer PIN.	Symbol	Opis
1	VDD ((2,8V)	Analogiczne źródło zasilania (VCI):2.5V do 3.3V
2	IOVCC(1.8V)	Analogiczne źródło zasilania (VCI):1.65V do 3,3V
3	NC	Brak połączenia.
4	Zresetowanie(1.8V)	Zresetuj terminal wejścia sygnału.
5	TE	Pin wyjściowy z efektem rozdzierania jest używany do synchronizacji zapisu ramy MCU,
6	NC	Brak połączenia.
7	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
8	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
9	GND	Ziemia mocy
10	D0N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
11	D0P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
12	GND	Ziemia mocy
13	CLKN	Wielkiej prędkości interfejsu zegara różnicowego sygnału wejściowego pinów
14	CLKP	Wielkiej prędkości interfejsu zegara różnicowego sygnału wejściowego pinów
15	GND	Ziemia mocy
16	D1N	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
17	D1P	Wielkoobiegowe interfejsy danych sygnału różniczkowego wejścia/wyjścia
18	GND	Ziemia mocy
19	NC	Brak połączenia.
20	NC	Brak połączenia.
21	GND	Ziemia mocy
22	NC	Brak połączenia.
23	NC	Brak połączenia.
24	GND	Ziemia mocy

Charakterystyka optyczna

24 szpilki 3,5" wyświetlacz TFT LCD 480*800 HVGA z ST7701SN Driver IC MIPI Interface 2

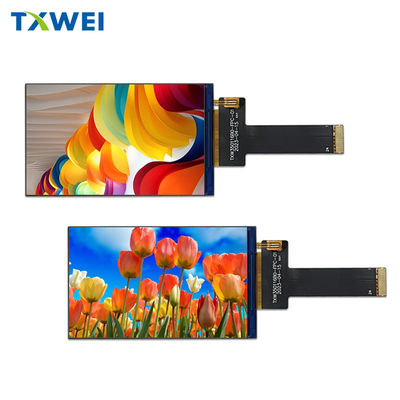

3.5 cala TFT LCD, 3.5 "480*800 Wyświetlacz LCD HVGA prawdziwy obraz produktu
