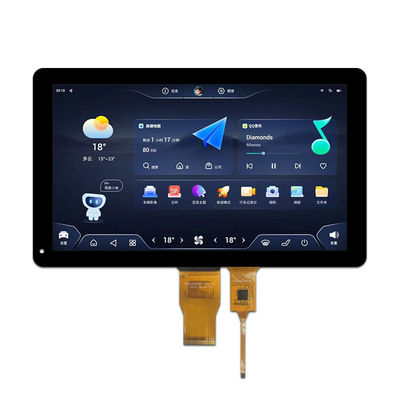

10.1 cali Panel ekranu TFT pojemnościowy dotykowy 1024*600 Rozdzielczość 700nits Interfejs RGB

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

10.1 cali Panel ekranu TFT pojemnościowy dotykowy 1024*600 Rozdzielczość 700nits Interfejs RGB

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW100076B0-XL

Kierunek patrzenia:

interfejs dotykowy:

Układ scalony sterownika LCM:

HX8282A11+HX8696

Temperatura robocza:

-20 + 70 ℃

Obszar aktywny:

222,72*125,28 (mm)

Interfejs LCM:

24-bitowe RGB

Element napędowy:

Aktywna matryca TFT

Podkreślić:

Panel ekranowy TFT 1024*600

10.1 cali ekran TFT

700nits Panel ekranu TFT

Opis produktu

Wysoka jasność IPS 10,1 cala RGB TFT Display 1024x600 z PCAP Opis

TXW100076B0-XL to 10,1-calowy moduł TFT-LCD o wysokiej jasności 1024 x 600 IPS o interfejsie RGB z projekcyjnym pojemnościowym ekranem dotykowym (PCAP).Ten moduł TFT przyjmuje technologię IPS i ma zalety szerokiego kąta widzenia: 85/prawa: 85/na górę: 85/na dół: 85 stopni (typowa) i wysoka jasność 700 nitów (typowa wartość).

Produkt:	100,1" cali TFT LCD	Rozstrzygnięcie:	1024x600 kropek
Ekran dotykowy:	Z CTP	Wymiar szkła pokrywy:	Dostosowywalne
Wymiar zarysu:	2521506,5 mm	W kierunku widzenia:	Wszystkie kąty widzenia (85/85/85/85)
Interfejs:	RGB	Numer szpilki:	50 pinów
Połączenie:	Wtykanie	Światłość powierzchni:	700 Cd/m2 (nits)
Żywotność LED:	30000 godzin	Zgodność:	Zgodność z CE FCC i RoHS

Wysoka jasność IPS 10,1 cala RGB TFT Display 1024x600 z PCAP Rysunek

10.1 cali Panel ekranu TFT pojemnościowy dotykowy 1024*600 Rozdzielczość 700nits Interfejs RGB 0

10.1 cali Panel ekranu TFT pojemnościowy dotykowy 1024*600 Rozdzielczość 700nits Interfejs RGB 1

ABsoluteMaksymaRWykorzystanie

Charakterystyka	Symbol	Min.	Max, proszę.	Jednostka
Temperatura pracy LCM	T_OPR	-20	+70	°C
Temperatura przechowywania LCM	T_STG	- 30	+80	°C
TP Temperatura i wilgotność operacyjna (20% ~ 90%RH)	T_OPR	-20	+70	°C
TP SStemperatura i wilgotność magazynowa (20% ~ 90%RH)	T_STG	- 30	+80	°C
wilgotność	RH	- Tak.	90	%

TFT D.C.Ccechy

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka	Uwaga:
Wskaźnik TFT OperationFrame	Hz	- Tak.	60	- Tak.	Hz
napięcie zasilania dla (DC/DC)	VDD	3.0	3.3	3.3	V
Brama TFT ON napięcie	VGH	16.5	17	17.5	V	Uwaga 2
TFT Gate OFF Voltage	VGL	- Siedem.5	-7	- Sześć.5	V	Uwaga 2
TFT Powszechne napięcie	Vcom	3.0	3.3	4.7	V	Uwaga 1
AVDD	Avdd	- Tak.	9.6	- Tak.	V	Uwaga 3

Uwaga 1: Wartość VCOM powinna być dostosowana do różnych warunków w celu optymalizacji wartości Flicker.
Uwaga 2: VGH i VGL to napięcia robocze bramy TFT.
Uwaga 3: Ustaw kontrast, zwiększ i zaciemnij kolor, zmniejsz i rozjaśnij kolor.

Opis funkcji modułu

Numer PIN.	Symbol	Opis LCM	Uwagi
1	LEDA	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
2	LEDA	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
3	LEDK	Zapewnienie zasilania - dla katody światła tylnego
4	LEDK	Zapewnienie zasilania - dla katody światła tylnego
5	GND	Ziemia silnikowa
6	VCOM	Powszechne napięcie
7	DVDD	Zasilanie dla obwodów cyfrowych 3.3V
8	Moduł	Wybór trybu DE/SYNC.
9	DE	Sygnał aktywacji danych w trybie RGB I/F 1
10	VS	Sygnał w RGB I/F
11	HS	Horyzontalna synchronizacja sygnału RGB I/F
12	B7	Dane niebieskie
13	B6	Dane niebieskie
14	B5	Dane niebieskie
15	B4	Dane niebieskie
16	B3	Dane niebieskie
17	B2	Dane niebieskie
18	B1	Dane niebieskie
19	B0	Dane niebieskie
20	G7	Dane zielone
21	G6	Dane zielone
22	G5	Dane zielone
23	G4	Dane zielone
24	G3	Dane zielone
25	G2	Dane zielone
26	G1	Dane zielone
27	G0	Dane zielone
28	R7	Dane czerwone
29	R6	Dane czerwone
30	R5	Dane czerwone
31	R4	Dane czerwone
32	R3	Dane czerwone
33	R2	Dane czerwone
34	R1	Dane czerwone
35	R0	Dane czerwone
36	GND	Ziemia silnikowa
37	DCLK	Sygnał zegarowy pikseli w RGB I/F
38	GND	Ziemia silnikowa
39	SHLR	Wybierz kierunek przesunięcia wyjściowego źródła: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1]
40	UPDN	Wyjście bramy przełącza pionowy kierunek wybór: Skanowanie od góry do dołu Skanowanie od dołu do góry
41	VGH	Brama WŁASNOŚCI
42	VGL	Włókno bramy OFF
43	AVDD	Moc dla obwodu analogowego
44	Zresetowanie	Rezerwacja globalna
45	NC	Brak połączenia.
46	VCOM	Powszechne napięcie
47	DITHB	DITHER = H:Włącz funkcję dithering wewnętrzny; DITHER = L:wyłączenie wewnętrznej funkcji ditheringu
48	GND	Ziemia silnikowa
49	NC	Brak połączenia.
50	NC	Brak połączenia.
