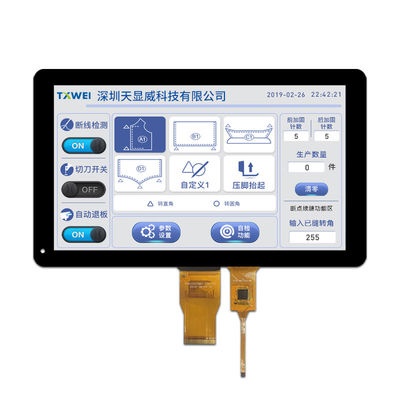

10.1 cali TFT LCD Moduł 1024*600 RGB Interfejs Wszystkie kąty widzenia Ips Ekran dotykowy

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

10.1 cali TFT LCD Moduł 1024*600 RGB Interfejs Wszystkie kąty widzenia Ips Ekran dotykowy

MOQ:	negotiate
Cena £:	negotiate
Standardowe Opakowanie:	cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

Guangdong,China

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW100076B0-XL

Dotknij układu scalonego:

GT9271

Technologia dotykowa:

Kierunek patrzenia:

Temperatura przechowywania:

-30+80℃

Wielkość:

10,1 cala

Liczba pikseli:

1024*600

Obszar aktywny:

222,72*125,28 (mm)

Podkreślić:

Moduł LCD z interfejsem RGB

Moduł LCD 1024*600 TFT

10.1 cali TFT LCD Moduł

Opis produktu

10.1 cali wyświetlacz PCAP TFT wysokiej jakości LVDS 1024x600 pikseli z pojemnym ekranem dotykowym Wprowadzenie produktu

Tianxianwei TXW100076B0-XL PCAP TFT monitor to 10,1-calowy ekran pełnego widoku IPS o rozdzielczości 1024x600 pikseli.

Moduł TFT TXW100076B0-XL ma pojemnościowy design ekranu dotykowego, z dostępnymi opcjami pojedynczego dotyku i wielokrotnego dotyku.Jeśli chcesz zwiększyć jasność, prosimy o kontakt w celu uzyskania dalszego wsparcia technicznego.

Wyświetlacz LCD dotykowy TFT TXW100076B0-XL jest szeroko stosowany w urządzeniach rolniczych, centralnym ekranie sterującym wyświetlaczem przyrządów, wyświetlaczem nawigacji ciężarówek, wyświetlaczem sprzętu przemysłowego,wyświetlacz instrumentów medycznych, itp.

Produkt:	10.1 cali PCAP TFT Display
Rozstrzygnięcie:	1024 RGB X 600
Światłość powierzchni:	700 Cd/m2 (nits)
Interfejs:	Interfejs 8 bitów RGB
W kierunku widzenia:	IPS, wszystkie kąty widzenia (85/85/85/85)
Numer szpilki:	50 pinów
Opis:	252 razy 150 razy 6.5(mm)
Obszar aktywny:	222.72 razy 125.28(mm)
Obsługa powierzchni LCD:	Twarda powłoka ((3H)
Kolory wyświetlania:	160,7 M
Wskaźnik NTSC	50%
Ekran dotykowy:	Pojemnościowy panel dotykowy (CTP)
Interfejs ekranu dotykowego:	IIC
IC dotykowy:	GT9271
Temperatura pracy:	-20°C do +70°C
Temperatura przechowywania:	-30°C do +80°C
Zgodność:	Zgodność z CE FCC i RoHS
Certyfikat:	ISO9001:2015 / ISO1400:2015

Rysunek produktu

10.1 cali TFT LCD Moduł 1024*600 RGB Interfejs Wszystkie kąty widzenia Ips Ekran dotykowy 0

10.1 cali TFT LCD Moduł 1024*600 RGB Interfejs Wszystkie kąty widzenia Ips Ekran dotykowy 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMOpis	Uwagi
1	LEDA	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
2	LEDA	Zapewnienie zasilania + ANODY LUMIERZY POZACZNEJ
3	LEDK	Zapewnienie zasilania - dla podświetleniaKatodę
4	LEDK	Zapewnienie zasilania - dla podświetleniaKatodę
5	GND	Ziemia silnikowa
6	VCOM	Powszechne napięcie
7	DVDD	Zasilanie obwodów cyfrowych3.3V
8	Moduł	Wybór trybu DE/SYNC.
9	DE	Sygnał aktywacji danych w trybie RGB I/F 1
10	VS	Sygnał w RGB I/F
11	HS	Horyzontalna synchronizacja sygnału RGB I/F
12	B7	Dane niebieskie
13	B6	Dane niebieskie
14	B5	Dane niebieskie
15	B4	Dane niebieskie
16	B3	Dane niebieskie
17	B2	Dane niebieskie
18	B1	Dane niebieskie
19	B0	Dane niebieskie
20	G7	Dane zielone
21	G6	Dane zielone
22	G5	Dane zielone
23	G4	Dane zielone
24	G3	Dane zielone
25	G2	Dane zielone
26	G1	Dane zielone
27	G0	Dane zielone
28	R7	Dane czerwone
29	R6	Dane czerwone
30	R5	Dane czerwone
31	R4	Dane czerwone
32	R3	Dane czerwone
33	R2	Dane czerwone
34	R1	Dane czerwone
35	R0	Dane czerwone
36	GND	Ziemia silnikowa
37	DCLK	Sygnał zegarowy pikseli w RGB I/F
38	GND	Ziemia silnikowa
39	SHLR	Wybierz kierunek przesunięcia wyjściowego źródła: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1]
40	UPDN	Wyjście bramy przełącza pionowy kierunek wybór: Skanowanie od góry do dołu Skanowanie od dołu do góry
41	VGH	Brama WŁASNOŚCI
42	VGL	Włókno bramy OFF
43	AVDD	Moc dla obwodu analogowego
44	Zresetowanie	Rezerwacja globalna
45	NC	Brak połączenia.
46	VCOM	Powszechne napięcie
47	DITHB	DITHER = H:Włącz funkcję dithering wewnętrzny; DITHER = L:wyłączenie wewnętrznej funkcji ditheringu
48	GND	Ziemia silnikowa
48	NC	Brak połączenia.
50	NC	Brak połączenia.

Obraz produktu

Słowo kluczowe:przemysłowy wyświetlacz TFT 10,1 cala, PCAP TFT LCD 10,1 cala, PCAP TFT LCD 10,1 cala, tft 10,1 ", 10,1 cala tft lcd, 10,1" tft lcd, 10,1 cala tft lcd, tft lcd 10.1, 10,1 "tft display, 10,1" tft display, 10,1 "tft display, 10,1 "tft display, 10,1 "tft display, 10,1 "tft display, 10,1 "tft lcd display, 10,1" tft screen, 10,1 "tft screen, 10,1 "tft screen, 10,1 "tft screen,ekran tft 10.1", 10,1 cala ekran LCD, 1024x600 TFT, 10,1 cala 1024x600, 10,1 cala RGB
