Zastosowany moduł wyświetlacza MCU TFT LCD 240*320 2,4 cali ST7789V

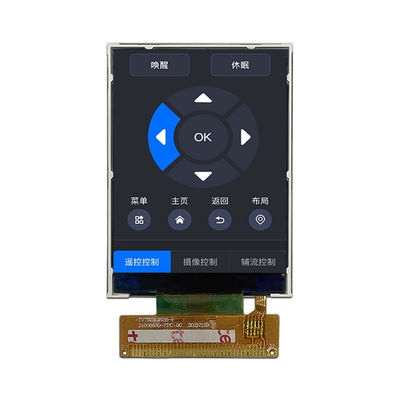

Nazwa produktu: TXW240088S0 2,4-calowy moduł TFT LCD

Przegląd produktu:

TXW240088S0 to 2,4-calowy moduł TFT LCD zaprojektowany i wyprodukowany przez Shenzhen Tianxianwei Technology Co., Ltd.Moduł ten jest odpowiedni dla różnych urządzeń elektronicznych i scenariuszy zastosowań ze względu na wysoką rozdzielczość, bogate odwzorowanie kolorów i doskonała wydajność wyświetlacza.

Cechy produktu:

Specyfikacje wyświetlacza: 240xRGBx320 pikseli, zapewniające wyraźny obraz i wyświetlacz tekstu.

W celu zapewnienia stabilnej wydajności i kompatybilności wykorzystuje się sterownik IC: ST7789V2-G4-A firmy Sitronix.

Wybór kolorów: obsługuje kolory 65K/262K, oprogramowanie regulowane w celu spełnienia różnych wymagań kolorystycznych.

Typ podświetlenia: białe podświetlenie LED zapewniające jednolitą jasność i kolor.

Typ interfejsu: 16-bitowy interfejs MCU, dogodny do połączenia i transmisji danych z mikrokontrolerami.

Dostosowanie do warunków środowiskowych: zakres temperatury roboczej wynosi od -20 °C do +70 °C, a zakres temperatury przechowywania od -30 °C do +80 °C, odpowiedni do różnych warunków środowiskowych.

Wymagania środowiskowe: zgodne ze standardami RoHS, materiały i przetwarzanie wolne od ołowiu, ochrona środowiska.

Specyfikacje techniczne:

Rodzaj wyświetlacza: LCD TFT w pełnych kolorach

Układ pikseli: układ pasów RGB

Odległość między pikseli: 0,153 (H) x 0,153 (V) milimetrów

Obszar aktywności: 36,72 (H) x 48,96 (V) mm

Perspektywa: cała O'Clock

Rozmiar modułu: 42,72 (W) x 58,50 (H) x 2,15 (T) milimetrów

System oświetlenia tylnego: 4 białe diody LED, napięcie przednie od 2,8 V do 3,2 V, prąd przedni 80 mA

Jasność: 550 cd/m2 (typowa wartość)

Jednorodność: 80% (wartość minimalna)

Temperatura pracy:- 20 °C do +70 °C

Temperatura przechowywania:- 30 °C do + 80 °C

Wilgotność: 90% RH

Wszechstronne zastosowania: sprzęt fotograficzny, zdalne sterowanie, inteligentne przełączniki, aparaty cyfrowe, efekty muzyczne, rejestratory jazdy itp.TXW200078B0 może doskonale dostosować się i pokazać swoją wyjątkową wydajność.

Opis funkcji modułu

Moduł zawiera wiele pinów do realizacji różnych funkcji, w tym, między innymi:

GND: Power Ground

CS: Pin wejściowy sygnału wyboru chipów

RS: Wyświetlanie danych/pin wyboru polecenia

WR: MCU równoległy interfejs do zapisania

RD: Przeczytaj dane o rosnącej krawędzi

DB0-DB15: MCU równoległy przycisk danych interfejsu

Wymagania w zakresie bezpieczeństwa

IOVCC: Zasilanie I/O

VCC: zasilacz, od 2,5 V do 3,3 V

LEDK1-LEDK4: Zasilanie końcowe katody wejściowej oświetlenia tylnego

LEDA: zasilacz anodowy światła tylnego

Właściwości elektryczne: zapewnia stabilny zakres napięcia zasilania, z napięciem zasilania I/O w zakresie od 1,65 V do 3,3 V i napięciem zasilania DC/DC w zakresie od 2,5 V do 3,3 V,zapewnienie stabilnej pracy modułu w różnych warunkach zasilania.

Niezawodność i długość życia: Światła LED mają długą żywotność do 30000 godzin, co oznacza dłuższe cykle konserwacji i niższe koszty wymiany.

Wsparcie techniczne i usługi: Shenzhen Tianxianwei Technology Co., Ltd. zapewnia profesjonalne wsparcie techniczne i obsługę klienta, aby zapewnić, że klienci mogą otrzymać terminową pomoc podczas użytkowania.

Usługi dostosowane do potrzeb: W zależności od potrzeb klienta można dostarczać dostosowane rozwiązania, w tym wymiary, interfejsy i inne cechy, aby spełnić specyficzne wymagania aplikacji.

Shenzhen Tianxianwei Technology Co., Ltd. zobowiązuje się do dostarczania wysokiej jakości rozwiązań wyświetleniowych.jest idealnym wyborem dla potrzeb wyświetlacza produktów elektronicznychW celu uzyskania dalszych informacji o produkcie lub wsparcia technicznego prosimy o kontakt z naszym przedstawicielem handlowym.
