Interfejs RGB 3,1-calowy moduł LCD 480*RGB*800 Rozdzielczość ST7701S

Analiza zalet produktu TXW310003B0

1Wyświetlać zalety wydajności

• Wysoka rozdzielczość i kolor
• Rozdzielczość 480 × RGB × 800, obsługująca 16,7M kolorów (konfigurowane za pomocą oprogramowania IC sterownika), spełniające wymagania dotyczące obrazu o wysokiej rozdzielczości i delikatnych kolorów.
• Układ pixelów w pionowych paskach RGB zwiększa odtwarzanie kolorów i ostrość wyświetlacza, nadaje się do wyświetlania tekstu, wykresów i dynamicznych obrazów.

Wszystkie oglądanie

• Przyjmując tryb wyświetlania w kolorze normalnie czarnym, z wysokim kontrastem i kątem widzenia we wszystkich kierunkach (w górę, w dół, w lewo, w prawo), nie ma problemu z odbiciem kolorów ani odwróceniem skali szarości.

Optymalizacja parametrów optycznych

• Jednorodność jasności ≥ 80%, zapewniająca jednolitej jasności we wszystkich obszarach ekranu i zmniejszająca zmęczenie wzroku.
• System podświetlenia wykorzystuje 6 białych świateł LED z dostosowalnymi wartościami jasności typowej (TBD), zapewniając wyraźny wyświetlacz w środowiskach o wysokiej jasności.

2Zalety interfejsu i zgodności

Interfejs MIPI-DSI dużych prędkości

• Wspiera 2-kanałowy interfejs MIPI (High Speed Mode), wysoką prędkość transmisji, kompatybilny z głównymi platformami procesorów (takimi jak ARM, Qualcomm itp.), Uproszczając projektowanie sprzętu.
• W celu zmniejszenia zużycia energii i wydłużenia żywotności baterii urządzenia w obrazach statycznych należy wprowadzić tryb niskiego zużycia energii.
• Zintegrowana funkcja sterowania dotykowego
• Zarezerwowany interfejs I2C (CTP_SDA/SCL) i sygnał przerwania (CTP_INT), obsługujący rozszerzenie pojemnościowych/rezystywnych ekranów dotykowych w celu poprawy interakcji między człowiekiem a maszyną.
• Niezależne zasilanie dotykowe (2,8 V CTP_VCC) w celu uniknięcia zakłóceń sygnału.

3Niezawodność i zdolność dostosowania się do środowiska

• Działanie w dużej temperaturze i rygorystyczne badania
• Zakres temperatury roboczej:- 20 °C do 70 °C, temperatura przechowywania:- 30 °C do 80 °C, odpowiedni do inteligentnej elektroniki, przemysłu, medycyny i innych środowisk.
• Przejrzał 50 testów szoku na gorąco i zimno (-20 °C) ≈ 60 °C oraz 96 godzin wysokiej temperatury i wysokiej wilgotności (50 °C/90% RH) w celu zapewnienia długotrwałej stabilności.

Długotrwała konstrukcja systemu podświetlenia

• Żywotność diody LED wynosi 30000 godzin (z obniżeniem jasności do 50%), obliczona na podstawie 8 godzin codziennego użytkowania, co może trwać ponad 10 lat i zmniejszyć koszty utrzymania.
• Konstrukcja obwodu sterownika podświetlenia jest prosta (6 diod LED w serii), obsługuje stałą kontrolę prądu i zapobiega uszkodzeniom nadprądem.

4Niskie zużycie energii i oszczędność energii

Skuteczne zarządzanie energią

• Prąd roboczy ≤ 50 mA, zużycie energii w trybie uśpienia ≤ 150 μA, odpowiedni do urządzeń zasilanych bateriami (takich jak portfele ręczne i urządzenia IoT).
• Obsługuje szerokie wejścia napięcia VCC (2,6 - 3,6 V) i IOVCC (1,65 - 3,3 V), kompatybilne z wieloma rozwiązaniami zasilania.
• Zgodność ze standardami ochrony środowiska
• Zgodne ze standardami RoHS, materiały i procesy są wolne od ołowiu, spełniając wymagania środowiskowe dotyczące eksportu na rynki europejskie i amerykańskie.

5Zalety projektowania i integracji

Kompaktna konstrukcja modułowa

• Rozmiar modułu wynosi 43,48 × 74,72 × 1,74 mm, o grubości zaledwie 1,74 mm, nadaje się do urządzeń osadzonych o ograniczonej przestrzeni

Scenariusze zastosowań

1. Sprzęt przemysłowy: interfejs człowieka-maszyny (HMI), panel sterowania
2. Elektronika użytkowa: urządzenia przenośne, inteligentne ekrany domowe
3. Sprzęt medyczny: mały moduł wyświetlacza przyrządów

podsumować

TXW310003B0 stał się preferowanym rozwiązaniem wyświetlania dla inteligentnej elektroniki, przemysłu, konsumentów, medycyny i innych dziedzin ze względu na wysoką rozdzielczość wyświetlacza, pełne doświadczenie widzenia,niezawodność w dużych temperaturachDzięki rygorystycznym testom niezawodności i certyfikacji środowiskowej równoważy wydajność i długoterminową stabilność.pomoc klientom w szybkim wysyłaniu produktów i obniżenie kosztów utrzymania.

rysunek projektowy

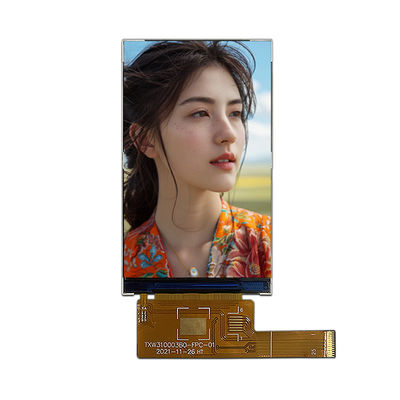

rysunek produktu
