3.1 cala 480*800 interfejs RGB ST7701S 54pin mały moduł wyświetlacza LCD

TXW310003B0 3,1-calowy przemysłowy wyświetlacz LCD Wprowadzenie produktu

1Wykonanie wyświetlacza rdzenia

1.1Wysokiej rozdzielczości ekran IPS

Za pomocą 3,1-calowego panelu o rozdzielczości 480 × 800 (gęstość pikseli 307PPI) i technologii szerokiego kąta widzenia IPS osiąga:

Pełny kąt widzenia 178 ° zakres widzenia

2000wyświetlacz wysokiego kontrastu

72% pokrycia gamy kolorów NTSC

16.7 milionów kolorowych wyświetlaczy w pełnych kolorach

1.2Parametry optyczne na poziomie zawodowym

Wysoka jasność 400 nitów (typowa wartość)

700:1 projektowanie przepuszczalności

Obsługa powierzchni przeciwświetlenia (nieobowiązkowa)

2Projekt niezawodności klasy przemysłowej

2.1Przystosowanie do trudnych warunków

Temperatura pracy: -20 °C~+70 °C (wspiera natychmiastową wartość szczytową 85 °C)

Temperatura przechowywania:- 30°C~+80°C

Tolerancja wilgotności: 95% RH w środowisku nie kondensującym

Poziom przeciwwirusowy: przyspieszenie 5G (10-500 Hz)

2.2Rozwiązania interfejsu i sterowników

Wyposażone w układ sterowania wyświetlacza ST7701S

Interfejs RGB 24-bitowy (złącze FPC 54 pinów)

Wspiera przyciemnianie PWM (zakres częstotliwości: 1K-50KHz)

Typowe zużycie energii: 1,2 W @ cały ekran biały

3Dokładny projekt konstrukcyjny

3.1Opakowania kompaktowe

Obszar wyświetlania: 40,32 × 67,2 mm (po przekątnej 79 mm)

Ogólne wymiary: 43,48 × 74,72 × 1,74 mm

0.5 mm wąska konstrukcja krawędzi

Wspieranie integracji ekranów dotykowych pojemnościowych/rezystywnych

3.2Kompatybilność instalacji

Podać pozycje otworów instalacyjnych specyfikacji M2

Zastosowalna metalowa osłona

Podtrzymująca montaż wielo kierunkowy z tyłu/po boku

4Typowe scenariusze zastosowań

4.1Pole inteligentnego domu

Panel dotykowy centralnej klimatyzacji

Inteligentny wyświetlacz stanu przełącznika

Inteligentny interfejs systemu kontroli dostępu

4.2Scenariusze kontroli przemysłowej

Terminal sterowania PLC

Wyświetlacz odczytu przyrządu

HMI urządzeń automatycznych

4.3Stosowanie specjalnego sprzętu

Wyroby z tworzyw sztucznych, z tworzyw sztucznych

Urządzenia medyczne do monitorowania

Zewnętrzny terminal ręczny

5Usługi technologiczne o wartości dodanej

Zapewnienie modułowego zasilania OpenFrame/LCM

Wspieranie dostosowanego oprogramowania UI

Opcjonalne rozwiązanie wzmacniające czytelne na światło słoneczne

Zapewnienie rozwiązań ochrony przed EMC/ESD

Moduł wyświetlacza przeszedł certyfikację RoHS i CE i jest wyposażony w zestaw testowy wyświetlacza i dokumentację rozwojową.Wspiera szybką integrację z głównymi platformami wbudowanymi (STM32/ARM/Linux)Typowy cykl produkcyjny wynosi 8-10 tygodni, a według potrzeb klientów można zapewnić planowany poziom cen.

Propozycje dostosowane do procesu

• Analiza wymagań: wyjaśnić szczególne wymagania dotyczące niskiego zużycia energii i wydajności kolorystycznej (takie jak docelowe zużycie energii, dokładność kolorystyczna itp.).
• Dostosowanie parametrów: zoptymalizuj jasność podświetlenia, parametry koloru i częstotliwość odświeżania za pomocą układu sterowania i konstrukcji sprzętu.
• Zweryfikowanie badań: W celu zapewnienia zgodności z wymogami należy wykorzystać profesjonalne narzędzia do testowania zużycia energii i właściwości barwnych.
• Produkcja seryjna: Po zakończeniu projektowania na zamówienie, rozpoczyna się masowa produkcja i dostawa.

rysunek projektowy

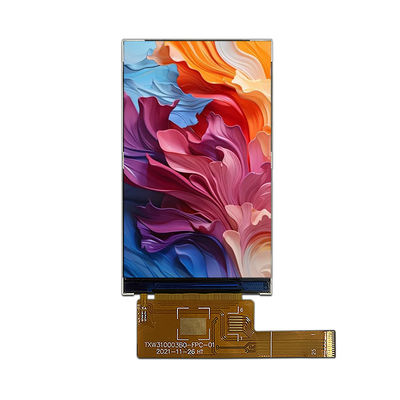

rysunek produktu
