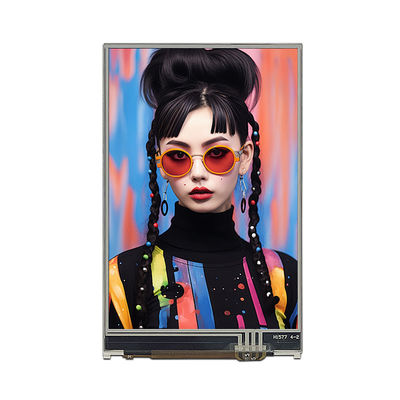

Niestandardowy 3,5 cala LCD rezystywny ekran dotykowy panel wyświetleniowy 320 * 480 interfejsu RGB moduł ekranu tft

TXW350087C0-RTP Przemysłowa klasa 3,5 cala Ekran wyświetlacz Technologia analizy i aplikacji Przewodnik

Numer modelu:TXW350087C0-RTP
Rozmiar:3.5 ′′
Liczba pikseli:320*480
Kierunek widzenia: EWV
Interfejs wyświetlania:RGB 40 PIN
Wyświetlacz IC:ILI9488
Jasność: 350 nitów
Obszar aktywny:48.96*73.44 ((mm)
Rozmiar zarysu:53.76*84.18*3.4 ((mm)
Temperatura pracy: -20+70°
temperatura przechowywania: - 30+80°
Technologia dotykowa: RTP
Obszar zastosowań: rejestrator jazdy, przemysłowy ekran seryjnych portów, wyświetlacz drukarki 3D, wyświetlacz samochodowy, instrument wykrywający, wyświetlacz medyczny itp.

Przegląd produktu

TXW350087C0-RTP to profesjonalny 3,5-calowy moduł wyświetlacza TFT LCD zaprojektowany do trudnych środowisk, takich jak sterowanie przemysłowe, elektronika samochodowa i sprzęt medyczny.Wyposażony w rewolucyjną technologię RTP, znacząco zwiększa zdolność przeciwdziałania zakłóceniom i żywotność przy jednoczesnym zachowaniu wysokiej precyzji odpowiedzi dotykowej.

Głęboka analiza podstawowych parametrów

1Wyświetlacz wydajności

Wielkość fizyczna: 3,5 cala (diagonalnie), odpowiednia do tradycyjnego układu kompaktowego urządzenia

Rozdzielczość: 320 × 480 pikseli, zapewniając 16,7 miliona możliwości wyświetlania w kolorze

Efektywna powierzchnia wyświetlania: 48,96 × 73,44 mm

Jasność: 350 nitów przekracza 25% nadwyżkę jasności konwencjonalnych ekranów przemysłowych

Zakres kąta widzenia: technologia szerokiego kąta widzenia EWV, pełny kąt widzenia 178 ° bez kolorowego wyświetlacza

Konfiguracja architektury sprzętu

Sterownik wyświetlacza: używając flagowego zestawu chipów ILITEK ILI9488

Wspiera RGB 24-bitową głębię koloru

Wbudowany w obwód sterowania podświetlenia PWM

Standard interfejsu: RGB 40PIN interfejs klasy przemysłowej

Kompatybilny z sterownikami pełnego zakresu STM32/ARM

Obsługuje wejście podwójnego napięcia 5V/3,3V

Dostosowanie do środowiska

Zakres temperatury roboczej: -20 °C~+70 °C (zgodny z normą poziomu IV pojazdu)

Zakres temperatury przechowywania: -30 °C~+80 °C (zgodnie ze standardem wojskowym GJB150)

Przełom technologiczny

1Innowacje w technologii optycznej Przyjmując technologię wyświetlacza VA trzeciej generacji, pionowe układanie cząsteczek ciekłych kryształów jest wykorzystywane do osiągnięcia:50001: 1 naturalny współczynnik kontrastu, 0,3 sekundy szybka odpowiedź, eliminując zjawisko przemieszczania się

2Innowacja interfejsu dotykowego,RTP (resystywny panel dotykowy) Precyzyjna matryca: twardość powierzchni osiąga poziom 7H, odporna na zadrapania, obsługuje noszenie rękawiczek/operację mokrą ręką, błąd linearności <1,5%,żywotność> 5 milionów kliknięć

3Optymalizacja konstrukcyjna

Wdrożenie projektu modułowego: 3,4 mm ultracienkiej grubości (w tym warstwy dotykowej), przednia ramka o poziomie ochrony IP65, potrójna struktura osłony EMI

Podsumowanie zalet selekcji

• Produkt ten tworzy bariery przemysłowe poprzez pięciodmiarowy model konkurencyjności:
• Wydajność optyczna: technologia 350nits+EWV zapewnia widoczność na zewnątrz
• Niezawodna architektura: możliwość uruchomienia na zimno w temperaturze -30 °C/przestrzeni ciągłej pracy w temperaturze 70 °C
• Innowacje interaktywne: technologia RTP przełamuje ograniczenia tradycyjnych ekranów oporowych
• Kompatybilny ekosystem: obsługuje podstawowe ramy, takie jak Qt/Embedded Wizard
• Wsparcie w ramach całego cyklu: świadczenie usług z jednego przystanku od rozwoju kierowców po certyfikację FCC

Tianxianwei została założona w 2014 roku. Firma posiada warsztat bez pyłu klasy 2000 wyposażony w w pełni zautomatyzowane urządzenia produkcyjne i wysokiej jakości produkcję

Zapewnienie pełnowymiarowych rozwiązań aplikacyjnych produktów, wsparcie dostosowania produktów o wysokiej jasności i zaspokojenie potrzeb wielu gałęzi przemysłu.Posiadanie wielu praw własności intelektualnej (w tym znaków towarowych), patentów i praw autorskich do oprogramowania) oraz uzyskiwanie odpowiednich certyfikatów kwalifikacyjnych i licencji administracyjnych
