3.5 cali TFT 320*480 ILI9488 40pin IPS LCD Display Module Z Interfejsem RGB

TXW350141N0:3.5 "Modul LCD TFT Wprowadzenie produktu i zastosowanie

przegląd produktu

TXW350141N0 to 3,5-calowy moduł TFT LCD produkowany przez Shenzhen Tianxianwei Technology Co., Ltd.Przyjmuje rozdzielczość 320RGB480 i ma doskonałe efekty wyświetlania oraz szeroki zakres zastosowańProdukt ten integruje zaawansowaną technologię TFT i panel LCD IPS, zapewniając użytkownikom delikatne i kolorowe wrażenia wizualne.

W szybkim rozwoju automatyki przemysłowej, elektroniki medycznej, inteligentnych domów i innych dziedzin,wysoce niezawodne i wydajne moduły wyświetlacze i dotykowe stały się kluczowymi elementami modernizacji urządzeńStandardowy moduł wyświetlacza LCD TXW350141N0 wprowadzony przez Shenzhen Tianxianwei Technology Co., Ltd.staje się idealnym wyborem dla rozwiązań wyświetleniowych klasy przemysłowej ze względu na doskonałą wydajność wyświetlacza, stabilna zdolność adaptacyjna do środowiska i zintegrowana funkcja dotykowa.

Numer modelu:TXW350141N0
Rozmiar:3.5 cali
Liczba pikseli:320*480
Kierunek widzenia:IPS
Interfejs wyświetlania:RGB 40 PIN
Wyświetlacz IC:ILI9488
Jasność: 500 nitów
Obszar aktywny:48.96*73.44 ((mm)
Rozmiar zarysu:54.48*84.71*2.2 ((mm)
Temperatura pracy: -20+70°
temperatura przechowywania: - 30+80°
Obszar zastosowań :Urządzenia gospodarstwa domowego, przemysłowe ekrany seryjnych portów, wyświetlacze drukarek 3D, wyświetlacze samochodowe, przyrządy badawcze, wyświetlacze medyczne

Funkcja produktu

1Wysokiej rozdzielczości wyświetlacz

Rozdzielczość 320RGB480: zapewnia wyraźny i delikatny wyświetlacz obrazu, odpowiedni do różnych wymagań wysokiej precyzji wyświetlacza.

16Wyświetlacz kolorów.7M: Dzięki selekcji oprogramowania można osiągnąć bogate poziomy kolorów, aby zaspokoić różnorodne potrzeby wizualne.

2. Szeroka perspektywa

Panel IPS LCD: zapewnia pełny widok widzenia, osiągając spójne efekty wyświetlania pod każdym kątem.

3System podświetlenia

Białe światło LED: jednolita jasność do 500 cd/m2 (typowa wartość), odpowiednia do różnych warunków oświetleniowych.

Długotrwałe oświetlenie tylne: LED ma trwałość do 30000 godzin (gdy jasność spada do 50% początkowej jasności), zapewniając długotrwałą stabilność podczas użytkowania.

4. Bogate interfejsy

Interfejs RGB: szybka transmisja danych, obsługuje wysoką częstotliwość odświeżania.

Funkcja dotykowa (nieobowiązkowa): obsługuje działanie dotykowe oporowe lub pojemniste (w zależności od konkretnego modelu) w celu poprawy interakcji użytkownika.

5. Działanie w szerokiej temperaturze

Zakres temperatury roboczej:- nadaje się do różnych trudnych warunków od 20 °C do 70 °C.

Zakres temperatury przechowywania:- 30 °C do 80 °C w celu zapewnienia długotrwałej stabilności przechowywania.

Wykorzystanie

一Połączenie sprzętowe

Docking interfejsu: podłączyć interfejs MIPI modułu TXW350141N0 do odpowiedniego interfejsu głównego sterownika.

Połączenie zasilania: zapewnić modułowi stabilne napięcie zasilania (VDDIO: 1,65-3,3 V, VDD: 2,5-3,3 V) i podłączyć go do zasilania podświetlenia.

Funkcja dotykowa (jeśli dotyka): podłącz interfejs układu IC dotykowego, aby upewnić się, że funkcja dotykowa jest normalna.

二Konfiguracja oprogramowania

Instalacja sterownika: zainstalować odpowiedni program sterownika zgodnie ze specyfikacją IC sterownika (ILI9488) i instrukcją obsługi danych.

Ustawienia parametrów wyświetlacza: parametry wyświetlacza, takie jak rozdzielczość i tryb kolorystyczny, można skonfigurować za pomocą oprogramowania.

Ustawienia parametrów dotykowych (jeżeli ma zastosowanie): skonfigurować parametry układu IC dotykowego, takie jak wrażliwość dotykowa, obszar dotykowy itp.

三Badania funkcjonalne

Badanie wyświetlacza: po podłączeniu konfiguracji sprzętu i oprogramowania należy wykonać badanie wyświetlacza, aby upewnić się, że obraz jest wyświetlany normalnie.

Badanie dotykowe (jeśli ma zastosowanie): przeprowadzenie badań funkcji dotykowych w celu zapewnienia wrażliwej i dokładnej odpowiedzi dotykowej.

Badania adaptacyjności środowiskowej: przeprowadzenie badań w różnych warunkach temperatury i wilgotności w celu zapewnienia stabilności i niezawodności modułu.

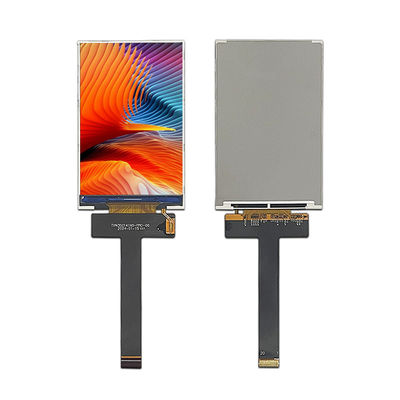

Fotografia produktu

TXW350141N0 to nie tylko wysokiej wydajności moduł wyświetlacza, ale także "centrum wizualne i interaktywne" do modernizacji urządzeń inteligentnych.Koncepcja projektowania, która równoważy wydajność i niezawodność, zapewnia solidne wsparcie techniczne dla innowacji produktów w takich branżach jak opieka zdrowotna i elektronika użytkowaJeśli potrzebujesz więcej informacji technicznych lub chcesz otrzymać próbki, skontaktuj się z obsługą klienta.
