Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar

MOQ:	1 PCS
Cena £:	negotiations
Standardowe Opakowanie:	Opakowanie pudełkowe
Okres dostawy:	5-8 dni
Metoda płatności:	L/C, T/T
Wydajność dostaw:	100000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW096006S1

Podkreślić:

Wysokiej jasności ekran bar LCD

Wyświetlacz LCD na ekranie paska interfejsu SPI

0.96 cali ekran prętowy LCD

Opis produktu

Opis modułu wyświetlacza TFT LCD o pojemności 0,96 cala

Jako nowo powstająca technologia wyświetlania, paskowe ekrany IPS LCD stopniowo przyciągały uwagę użytkowników ze względu na ich wyjątkowe zalety i szerokie scenariusze zastosowań.Efekt panoramiczny jest bardziej komfortowyJednocześnie ten projekt sprawia, że ekran jest bardziej ergonomiczny i łatwiejszy w obsłudze.oraz zwiększyć wrażenia wizualne użytkownikaZaletą ekranu IPS LCD w kształcie pręta jest niskie zużycie energii, co oznacza, że generuje on mniej ciepła podczas pracy i nie wymaga dużych pochłaniaczy ciepła,zmniejszając w ten sposób zużycie energii i zanieczyszczenie środowiska.

TXW096006S1 to 0,96-calowy moduł TFT z technologią IPS o rozdzielczości 80 * 160.Dostosowywalny wielopunktowy ekran dotykowy PCAP obsługujący interfejs I2CJego funkcjonalność wielofunkcyjna i doskonała wydajność wizualna czynią go idealnym wyborem dla wymagających zastosowań.

Ten wyświetlacz łączy w sobie najnowocześniejszą technologię wyświetlania, potężną wydajność i wielofunkcyjną kompatybilność, co czyni go najlepszym rozwiązaniem dla różnych branż motoryzacyjnych, przemysłowych, medycznych,i aplikacje inteligentnego domu.

Cechy

- Niskie napięcie wejściowe: VDD: 2,8 ~ 3,3 V;

- Kolory wyświetlacza TFT LCD: 16,7M kolorów

Interfejs procesora: -SPI 4 BIT Interfejs

- Wewnętrzny obwod zasilania.

Informacje ogólne	Specyfikacja	Jednostka
Obszar wyświetlania ((AA)	10.8(H) * 21.7(V) -(0.96 cali.)	mm
Element sterownika	a-Si aktywna macierza TFT	-
Wyświetlanie kolorów	16.7M	kolorystyczne
Liczba pikseli	80*3RGB ((H) X160 ((V)	kropki
Układ pikseli	Wyrównanie:	-
Wskaźnik rozmiaru pikseli	0.135*0.1356	mm
Kąt widzenia	Wszystkie	o godzinie
IC napędu	ST7735	-
Układ pikseli kolorowych	Wyrównanie:	-
Tryb wyświetlania	Przekaźnik/ Zazwyczaj czarny	-
Temperatura pracy	-20+70	°C
Temperatura przechowywania	-30+80	°C

Charakterystyka jednostki światła tylnego

System oświetlenia tylnego to typ oświetlenia krawędziowego z 1 białą diodą LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	2.8	- Tak.	3.2	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	20	- Tak.	mA	- Tak.
Światłość ((Z LCD)	Lv	- Tak.	600	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

Diagram modułu wyświetlacza TFT LCD o grubości 0,96 cala

Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar 0

Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar 1

Charakterystyka jednostki światła tylnego

1	NC	Brak połączenia.
2	NC	Brak połączenia.
3	SDA	pin sygnału wejściowego/wyjściowego
4	SCL	Pin syngonowego sygnału zegara
5	RS	Wyświetlanie danych/pin wyboru polecenia
6	Zresetowanie	Zresetuj terminal wejścia sygnału.
7	CS	Chip wybierz sygnał przycisk wejścia
8	GND	Gund
9	NC	Brak połączenia.
10	VDD	Wyrób zębatego
11	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
12	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
13	GND	Gund

Rpunkt badania rzetelności

Nie, nie, nie.	Element testowy	Warunki badania	Uwaga:
1	Wysokiej temperatury	+70°C / 96H	1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
2	Niższe temperatury	-20°C / 96H
3	Wysoki Tempe.	+60°C / 96H
4	Niski Temper.	-10°C / 96H
5	Przechowywanie w warunkach wysokiej temperatury/wilgotności	50°C x 90%RH /96H
6	Wstrząs cieplny i chłodny	Stan statyczny, -10°C ((30min) ~60°C (30min),10 cykli

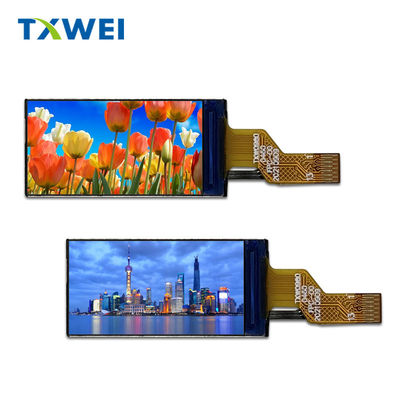

Zdjęcie produktu modułu wyświetlacza TFT LCD o pojemności 0,96 cala

Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar 2

Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar 3

Wysokiej jasności ekran bar LCD wyświetlacz 0,96 cala 80*160 SPI wyświetlacz interfejsu bar 4

Zalety ekranu wyświetlacza Tianxianwei: ekran prętowy, wysoka jasność, wysoka jakość, ponad 10 lat dostaw
