| MOQ: | 1 PCS |
| Cena £: | negotiations |
| Standardowe Opakowanie: | Opakowanie pudełkowe |
| Okres dostawy: | 5-8 dni |
| Metoda płatności: | L/C, T/T |
| Wydajność dostaw: | 100000szt |
10.23-calowy LVDS TFT LCD Wprowadzenie produktu

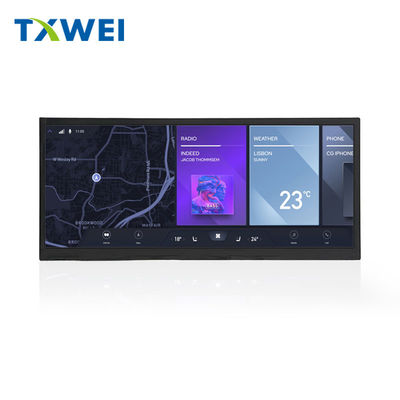

TXW103001S0 to kolorowy wyświetlacz TFT LCD o przekątnej 10,25 cala i rozdzielczości 1920 × 720. Moduł ten obsługuje interfejs LVDS,co sprawia, że użytkownicy mogą programować i korzystaćRozmiar modułu modelu TXW103001S0 wynosi 258,8 × 111,1 × 7,55 mm, a rozmiar aktywnego obszaru wynosi 243,648 × 91,368 mm.
Ten ekran TFT LCD jest szeroko stosowany w gałęziach przemysłu, takich jak deska rozdzielcza samochodów, nawigacja samochodowa, drukarki 3D itp. Ten 10,25-calowy wyświetlacz TFT przyjmuje interfejs LVDS (interfejs serii obwodowej),który jest szybkim, pełny dupleks, synchroniczna szos komunikacyjna, która zajmuje tylko cztery linie na szczytach układu chipowego, oszczędzając miejsce dla szczytów układu i układu PCB.
Kontroler jest zintegrowany z modułem, z zakresem napięcia podświetlenia od 27,9 V do 29,7 V. Może działać w zakresie temperatur od -30 °C do +85 °C,o temperaturze przechowywania od -40 °C do +95 °CFPC TXW103001S0 może być dostosowywany zgodnie z wymaganiami użytkownika i może być wyposażony w nowo zaprojektowany wyświetlacz dotykowy rezystywny (RTP) lub wyświetlacz dotykowy pojemnościowy.
| Informacje ogólne | Specyfikacja | Jednostka |
| Obszar wyświetlania ((AA) |
243.648 razy 91.368 |
mm |
| Element sterownika | a-Si aktywna macierza TFT | - |
| Wyświetlanie kolorów | 16.7M | kolorystyczne |
| Liczba pikseli |
1920*720 |
kropki |
| Układ pikseli | Wyrównanie: | - |
| Wskaźnik rozmiaru pikseli |
0.13269*0.13269 |
mm |
| Kąt widzenia | Wszystkie | o godzinie |
|
Liczba pinów Lcm |
40 pinów |
szpilka |
| Układ pikseli kolorowych | Wyrównanie: | - |
| Tryb wyświetlania | Przekaźnik/ Zazwyczaj czarny | - |
| Temperatura pracy |
-30+85 |
°C |
| Temperatura przechowywania |
-40+90 |
°C |
Charakterystyka jednostki światła tylnego
System oświetlenia tylnego jest typem oświetlenia krawędziowego z 27 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 25.2 | - Tak. | 28.8 | V | - |
| Prąd prądowy | Ja...F | - Tak. | 180 | - Tak. | mA | - |
| Światłość ((Z LCD) | Lv | - Tak. | 800 | - Tak. | cd/m2 | - |
| Czas trwania diody | N/A | - Tak. | 30,000 | - Tak. | Kr. | Uwaga 1 |
TFT D.C.Ccechy
| Charakterystyka | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: |
| Wskaźnik TFT OperationFrame | Hz | - Tak. | 60 | - Tak. | Hz | |
| napięcie zasilania dla (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Brama TFT ON napięcie | VGH | 16 | 18 | 21 | V | Uwaga 2 |
| TFT Gate OFF Voltage | VGL | -11 | -10 | -6 | V | Uwaga 2 |
| TFT Powszechne napięcie | Vcom | 0 | 3.8 | 4.0 | V | Uwaga 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | Uwaga 3 |
Diagram modułu wyświetlacza TFT LCD o szerokości 10,25 cali
Rpunkt badania rzetelności
| Nie, nie, nie. | Element testowy | Warunki badania | Uwaga: |
| 1 | Wysokiej temperatury | +70°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -30°C / 96H | |
| 3 | Wysoki Tempe. | +70°C / 96H | |
| 4 | Niski Temper. | -30°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 60°C x 90%RH /96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -20°C ((30min) ~70°C (30min),10 cykli |
Obraz produktu modułu wyświetlacza LCD TFT BAR o pojemności 10,25 cali klasy przemysłowej
Sekwencja zasilania jest związana z prędkością reakcji systemu
Wyświetlacz zazwyczaj zatrzymuje się, gdy urządzenie przenośne wchodzi w tryb czuwania lub tryb niskiego zasilania, a panel nie dostarcza zasilania w tym czasie,więc sekwencja włączenia podczas opuszczania trybu czuwania jest dość ważneeDP wyraźnie reguluje sekwencję włączenia, aby zminimalizować czas reakcji systemu po wyjściu z trybu czuwania.Specyfikacja eDP określa również dopuszczalny czas trwania każdego etapu, a niektóre marki określają nawet krótszy czas niż w specyfikacji, aby poprawić szybkość reakcji produktu (np. po dotknięciu tablicy dotykowej w trybie gotowości,ekran może być wyświetlany natychmiast).
