| MOQ: | 1 PCS |
| Cena £: | negotiations |
| Standardowe Opakowanie: | Opakowanie pudełkowe |
| Okres dostawy: | 5-8 dni |
| Metoda płatności: | L/C, T/T |
| Wydajność dostaw: | 100000szt |
10,9-calowy ekran TFT 170*320 pikselów
Krótkie informacje o produkcie:
1Rozmiar LCD: 1,9 ′′ TFT
2Rezolucja:170*320
3Kąt widzenia: 12
4Wymiar zarysu:25.8*49.72*1.43mm
5.Obszar aktywny:22.7 ((H) * 42.72 ((V)
6. Typ interfejsu:MCU 8 BIT
7. Panel dotykowy: bez panelu dotykowego ((Kustomowalny)
8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
| Produkt: | 10,9" TFT | Ekran dotykowy: | Bez TP ((Kustomowalne) |
| Rozstrzygnięcie: |
170*320 |
W kierunku widzenia: | Dwanaście. |
| Interfejs: | mcu | Numer szpilki: | 30 szpilów |
| Połączenie: | Wtyczka (wykonalna) | Światłość powierzchni: | 350 Cd/m2 |
| Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Obsługa klienta
1Przed podpisaniem oficjalnej umowy z naszym klientem pomożemy przeanalizować i zapewnić profesjonalne rozwiązanie na podstawie informacji o projekcie klienta i wyjść z optymalnym rozwiązaniem.
2. Twoje zapytanie dotyczące naszych produktów lub ceny zostaną odpowiedziane w ciągu 24 godzin.
3/Informuj naszych klientów o procesie produkcji /i pomóż zorganizować kontrolę jakości w fabryce, jeśli to konieczne.
4Po dostarczeniu wszystkie usterki mogą zostać zwrócone i wymienione w okresie gwarancji.
5Kupujący może wysłać technik do naszej fabryki na bezpłatne szkolenie przed dostawą.
6W przypadku niezbędnego wsparcia technicznego lub handlowego, zorganizujemy spotkanie telefoniczne, usługę techniczną online lub pomoc lokalną na miejscu,itd. aby zaspokoić różne potrzeby klienta.
1.9" TFT LCD Display Rysunek
Charakterystyka jednostki światła tylnego
System oświetlenia tylnego jest typem oświetlenia krawędzi z 4 białymi diodami LED. Charakterystyka oświetlenia tylnego jest przedstawiona w poniższych tabelach.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 2.8 | - Tak. | 3.3 | V | - Tak. |
| Prąd prądowy | Ja...F | - Tak. | 80 | - Tak. | mA | - Tak. |
| Światłość ((Z LCD) | Lv | - Tak. | 500 | - Tak. | cd/m2 | - Tak. |
| Czas trwania diody | N/A | - Tak. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Opis funkcji modułu
| Numer PIN. | Symbol | LCMOpis |
| 1 | GND | Na ziemię. |
| 2 | Wpływ | Zapewnienie zasilania dla LCD. |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Zresetowanie | Zresetuj gniazdo wejściowe sygnału. |
| 6 | CS | Sygnał wyboru chipów. |
| 7 | DC ((SPI_SCL) | Wpisz sygnał wyboru. |
| 8 | WR ((SPI_RS) | Napisz sygnał strobowy. |
| 9 | R & D | Odczytaj sygnał strobowy. |
| 10 | SDA | Wprowadzenie danych seryjnych/wyjście. |
| 11-18 | DB0-DB7 | MCU równoległy przycisk danych interfejsu |
| 19 | TE | Wymień puls głowy dla efektu rozdarcia. |
| 20 | LEDA | Zapewnienie zasilania dla wejścia anodowego podświetlenia LED. |
| 21 | LEDK1 | Zapewnienie zasilania dla wprowadzenia katody światła LED. |
| 22 | LEDK2 | Zapewnienie zasilania dla wprowadzenia katody światła LED. |
| 23 | LEDK3 | Zapewnienie zasilania dla wprowadzenia katody światła LED. |
| 24 | LEDK4 | Zapewnienie zasilania dla wprowadzenia katody światła LED. |
| 25 | GND | Na ziemię. |
| 26 | TP_RST | CTP_Reset Wpis sygnału. |
| 27 | TP_SCL | CTP_Clock Signal |
| 28 | TP_SDA | CTP_Data Singnal |
| 29 | TP_INT | CTP_STOP Sygnal |
| 30 | GND | Na ziemię. |
Rpunkt badania rzetelności
| Nie, nie, nie. | Element testowy | Warunki badania | Uwaga: |
| 1 | Wysokiej temperatury | +70°C / 96H |
1Badanie funkcjonalne jest w porządku. Brakujący segment, krótki, niejasny segment, niewyświetlanie, nieprawidłowe wyświetlanie i wyciek ciekłych kryształów są niedozwolone. 2Nie ma niskich. Bąbelki temperatury, zamknięcie końcowe i upadek, ramka tęczy.
|
| 2 | Niższe temperatury | -30°C / 96H | |
| 3 | Wysoki Tempe. | +60°C / 96H | |
| 4 | Niski Temper. | -20°C / 96H | |
| 5 | Przechowywanie w warunkach wysokiej temperatury/wilgotności | 50°C x 90%RH /96H | |
| 6 | Wstrząs cieplny i chłodny | Stan statyczny, -20°C ((30min) ~60°C (30min),10 cykli |

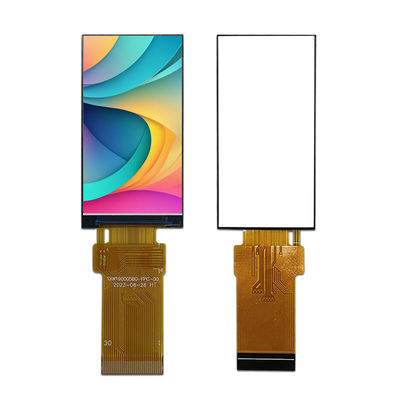

1.9" TYCZYWNY MODUL LCD REAL PRODUKT Obraz
Dlaczego wybrać nas?
1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?TXWEI może spełnić wymagania LCD na zamówienie.
2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?TXWEImoże zapewnić niestandardowe i niestandardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym również usługę wiązania powietrza i optycznego.
3Zaangażowanie w zapewnienie rzetelności jakości
TXWEI posiada certyfikat ISO9001:2015 i ISO14000, spełniające wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
