| MOQ: | 1 PCS |
| Cena £: | negotiations |
| Standardowe Opakowanie: | Opakowanie pudełkowe |
| Okres dostawy: | 5-8 dni |
| Metoda płatności: | L/C, T/T |
| Wydajność dostaw: | 100000szt |
2.86" TFT 376x960, TFT LCD 2,86 cala Opis
Moduł TFT LCD TXW286003B0 jest wyświetlaczem QVGA 376 × 960 w trybie pionowym o rozmiarze diagonalnym 2,86 cala.Płytka pokrycia / kabel / dotyku można dostosowaćRozmiar modułu modelu TXW286003B0 wynosi 31,2 * 76,6 * 2,05 mm, z powierzchnią skuteczną 26,51 * 67,68 mm.
TXW286003B0 zintegrowane ST7701SN lub równoważny sterownik sterownika IC na moduł, z zakresem napięcia logicznego zasilania od 5,6V do 6,4V. Typowa wartość wynosi 5,6V.Jasność powierzchni wynosi 600 cd/m2 (Nits)Temperatura pracy tego modelu wynosi -20 do 70 stopni Celsjusza, a temperatura przechowywania -30 do 80 stopni Celsjusza.
Model ten został szeroko stosowany w produktach takich jak długopisy do czytania, inteligentne instrumenty muzyczne, oczyszczacze wody, ekspresy do kawy, pieca, głośniki, urządzenia przenośne itp.
Krótkie informacje o produkcie:
1Rozmiar LCD: 2,86 ′′ TFT
2Rezolucja:376*960
3Kąt widzenia: 12
4Wymiar zarysu:31.2*76.6*2.05mm
5.Obszar aktywny:26.51 x 67.68
6. Typ interfejsu:MIPI 2 LANE
7. Panel dotykowy: bez panelu dotykowego ((Kustomowalny)
8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
| Produkt: | 2.86" TFT | Ekran dotykowy: | Bez TP ((Kustomowalne) |
| Rozstrzygnięcie: |
376*960 |
W kierunku widzenia: | Dwanaście. |
| Interfejs: |
MIPI 2 LANE |
Numer szpilki: | 40 szpilów |
| Połączenie: | Wtyczka (wykonalna) | Światłość powierzchni: | 600 Cd/m2 |
| Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Zalety produktu
1.IPS pełny kąt widzenia ((80/80/80/80). Bardzo dobry kąt widzenia. Idealny do różnych rodzajów zastosowań, niezależnie od umieszczenia na górze, na stole lub używanego urządzenia przenośnego itp.
2Doskonała wydajność wyświetlania koloru tła, jasności, kąta widzenia i intensywności itp.
3Wysoki poziom jakości do zastosowań przemysłowych i medycznych.
4.Elastyczny do posiadania z lub bez wyświetlacza dotykowego. Możemy wspierać projektowanie dostosowanego CTP ((panele dotykowej pojemnościowej) dla klientów, jak również.
5.Rozwiązanie o konkurencyjnej cenie z dobrą jakością wśród produktów tego samego rodzaju w przemyśle LCD.
6Łatwe w montażu i utrzymaniu.
2.86" TFT LCD Display Rysunek
AbsolutneMaksymaOcena
| Charakterystyka | Symbol | Min. | Max, proszę. | Jednostka |
| Temperatura pracy LCM | TOPR | -20 | +70 | °C |
| Temperatura przechowywania LCM | TSTG | - 30 | +80 | °C |
| wilgotność | RH | - | 90 | % |
TFT D.C.Ccechy
| Charakterystyka | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Napięcie zasilania dla I/O | VDDIO | 1.65 | 3.3 | 3.3 | V |
| napięcie zasilania dla (DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| Obecne zużycie | Ja...DD | - Tak. | - Tak. | 50 | mA |
| Ja...DD-SLEEP | - Tak. | - Tak. | 150 | uA |
Charakterystyka jednostki światła tylnego
System podświetlenia tylnego to typ oświetlenia krawędziowego z 4 białymi diodami LED.
są przedstawione w poniższych tabelach.
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka | Uwaga: |
| Włókno przednie | VF | 11.2 | 13.2 | V | - | |
| Prąd prądowy | Ja...F | - Tak. | 40 | - | mA | - |
| Światłość ((Z LCD) | Lv | 600 | cd/m2 | - | ||
| Czas trwania diody | N/A | - Nie, nie. | 30,000 | - Tak. | Kr. | Uwaga 1 |
Opis funkcji modułu
| Numer PIN. | Symbol | LCMFunkcjonalne | Uwaga: |
| 1 | GND | Ziemia mocy | |
| 2 | MIPI_0P | Pozytywna biegunowość danych różnicowych niskiego napięcia 3 signa | |
| 3 | MIPI_0N | Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3 | |
|
4 |
GND | Ziemia mocy | |
| 5 | MIPI_1P | Pozytywna biegunowość danych różnicowych niskiego napięcia 3 signa | |
| 6 | MIPI_1N | Polaryzacja ujemna sygnału różnicowego niskiego napięcia 3 | |
| 7 | GND | Ziemia mocy | |
| 8 | CLKP | Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia | |
| 9 | CLKN | Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia | |
| 10 | GND | Ziemia mocy | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N(NC) | NC | |
| 13 | GND | Ziemia mocy | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N(NC) | NC | |
| 16~17 | GND | Ziemia mocy | |
| 18~19 | IOVCC3.3V | POfertaWpływ/wyjście:1.65V ~ 3.3V | |
| 20 ~ 21 | ID0~ID1 | Wybierz tryb interfejsu MCU | |
| 22 ~ 23 | NC | NC | |
| 24 | Zresetowanie | Zresetuj terminal wejścia sygnału. | |
| 25 ~ 26 | NC | NC | |
| 27 | GND | Ziemia mocy | |
| 28 ~ 29 | LEDK | Zasilanie końcowe katody wejściowej oświetlenia tylnego. | |
| 30 | GND | Ziemia mocy | |
| 31 | NC | NC | |
|
32~33 |
GND | Ziemia mocy | |
| 34 | NC | NC | |
| 35 ~ 36 | LEDA | Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia. | |
| 37 | GND | Ziemia mocy | |
| 38~39 | VCC 3,3 V | Zasilanie LCD. | |
| 40 | NC | NC |
Charakterystyka optyczna

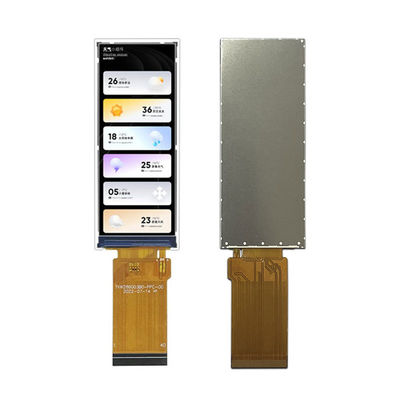

2.86" INCH TOUCH LCD MODUL REAL PRODUKT Obraz
Obsługa klienta
1Przed podpisaniem oficjalnej umowy z naszym klientem pomożemy przeanalizować i zapewnić profesjonalne rozwiązanie na podstawie informacji o projekcie klienta i wyjść z optymalnym rozwiązaniem.
2. Twoje zapytanie dotyczące naszych produktów lub ceny zostaną odpowiedziane w ciągu 24 godzin.
3/Informuj naszych klientów o procesie produkcji /i pomóż zorganizować kontrolę jakości w fabryce, jeśli to konieczne.
4Po dostarczeniu wszystkie usterki mogą zostać zwrócone i wymienione w okresie gwarancji.
5Kupujący może wysłać technik do naszej fabryki na bezpłatne szkolenie przed dostawą.
6W przypadku niezbędnego wsparcia technicznego lub handlowego, zorganizujemy spotkanie telefoniczne, usługę techniczną online lub pomoc lokalną na miejscu,itd. aby zaspokoić różne potrzeby klienta.
