40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

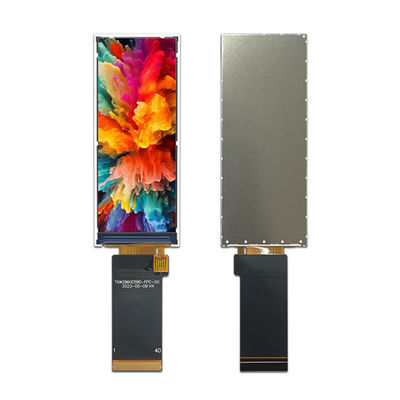

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface

MOQ:	1 PCS
Cena £:	negotiations
Standardowe Opakowanie:	Opakowanie pudełkowe
Okres dostawy:	5-8 dni
Metoda płatności:	L/C, T/T
Wydajność dostaw:	100000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW286005B0

Liczba pikseli:

376*960

Kierunek patrzenia:

Jasność:

300 nitów

Obszar aktywny:

26,51*67,68 mm

Rozmiar konturu:

31,2*76,6*2,05 mm

Temperatura pracy:

-20 + 70 ℃

Temperatura przechowywania:

-30+80℃

Liczba pinów Lcm:

40PIN

Interfejs LCM:

Interfejs RGB 24-bitowy

Numer modelu:

TXW286005B0

Podkreślić:

ST7701SN Wyświetlacz TFT LCD

2Wyświetlacz TFT LCD o pojemności 0

86 cala

Opis produktu

MCU 2,86 cala TFT LCD, 2,86"376*960Opis wyświetlacza LCD HVGA

TXW286005B0 to 2,86-calowy diagonalny moduł LCD TFT o rozdzielczości HVGA 376*960 pikseli

Krótkie informacje o produkcie:

1Rozmiar LCD: 2,86 ′′ TFT

2Rezolucja:376*960

3Kąt widzenia: 12

4Wymiar zarysu:31.2*76.6*2.05mm

5.Obszar aktywny:26.51 x 67.68

6. Typ interfejsu:Interfejs RGB24 BIT

7. Panel dotykowy: bez panelu dotykowego ((Kustomowalny)

8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C

Cechy produktu:

1.TXW286005B0 to 3,5 cala diagonalnie, 376xRGBx960 pełnobarwny wyświetlacz TFT LCD.
2. Moduł ten obsługuje interfejsy RGB. Rozmiar modułu modelu TXW286005B0 wynosi 31,2 * 76,6 * 2,05 mm, z powierzchnią skuteczną 26,51 * 67,68 mm;
3.TXW286005B0 i sterownik ST7701SN są zintegrowane na moduł, z logicznego zakresu napięcia zasilania od 2,8V do 3,3V.
4. Może działać w zakresie temperatur od -20 °C do +70 °C; zakres temperatury przechowywania wynosi -30 °C do +80 °C.
5.TXW286005B0 to moduł LCD w trybie pionowym o jasności 300cd/m2.

Ten 2,86-calowy moduł TFT LCD nadaje się do takich produktów, jak długopisy do czytania, inteligentne instrumenty muzyczne, oczyszczacze wody, ekspresy do kawy, pieca, głośniki, urządzenia przenośne itp.

Częste pytania:

Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

Co z czasem realizacji?
A: W przypadku produktów nieprzechowywanych, próbki na magazynie natychmiast. 1-1,5 tygodnia do ponownego wykonania próbek. 4-6 tygodni do masowej produkcji. W przypadku produktów zaprojektowanych, 2-3 dni do wniosku o rysunek;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.

Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.

P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.

P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.

Produkt:	2.86" TFT	Ekran dotykowy:	Bez TP ((Kustomowalne)
Rozstrzygnięcie:	376*960	W kierunku widzenia:	Dwanaście.
Interfejs:	Interfejs RGB 24 BIT	Numer szpilki:	40 szpilów
Połączenie:	Wtyczka (wykonalna)	Światłość powierzchni:	300 Cd/m2
Temperatura pracy:	-20°C do +70°C	Zgodność:	Zgodność z przepisami REACH i RoHS

MCU 2,86 cala TFT LCD, 2,86 " 376x960 HVGA LCD Display rysunek

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface 0

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface 1

Charakterystyka jednostki światła tylnego

System podświetlenia tylnego to typ oświetlenia krawędziowego z 4 białymi diodami LED.

są przedstawione w poniższych tabelach.

Charakterystyka	Symbol	Min.	Rodzaj	Max, proszę.	Jednostka	Uwaga:
Włókno przednie	V_F	2.8	- Tak.	3.2	V	- Tak.
Prąd prądowy	Ja..._F	- Tak.	80	- Tak.	mA	- Tak.
Światłość ((Z LCD)	Lv	- Tak.	250	- Tak.	cd/m²	- Tak.
Czas trwania diody	N/A	- Tak.	30,000	- Tak.	Kr.	Uwaga 1

TFT D.C.CharaCertyfikaty

Charakterystyka	Symbol	Min.	Typowy.	Max, proszę.	Jednostka
Napięcie zasilania dla I/O	VDDIO	1.65	1.8	3.3	V
napięcie zasilania dla (DC/DC)	VDD	2.6	2.8	3.3	V
Obecne zużycie	Ja..._DD	- Tak.	- Tak.	50	mA
Obecne zużycie	Ja..._DD-SLEEP	- Tak.	- Tak.	150	uA

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne	Uwaga:
1 ~ 2	LEDA	Zapewnienie zasilania dla końcówki wejściowej anody podświetlenia.
3 ~ 4	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
5	GND	Ziemia mocy
6	Zresetowanie	Zresetuj terminal wejścia sygnału.
7	CS	Sygnał wyboru chipów.
8	SCL	Serialny sygnał zegara.
9	SDA	Wprowadzenie danych seryjnych/wyjście.
10 ~ 33	D0~D23	Autobus danych interfejsu RGB
34	HSYNC	sygnał synchroniczny linii do obsługi interfejsu RGB.
35	VSYNC	Sygnał zbiorczy synchroniczny do obsługi interfejsu RGB.
36	DCLK	Sygnał zegara punktowego do obsługi interfejsu RGB.
37	DE	Sygnał aktywacji danych do obsługi interfejsu RGB.
38	Wpływ	Zasilanie LCD.
39	IOVCC	Zasilanie dla I/O.
40	GND	Ziemia mocy

Charakterystyka optyczna

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface 2

2.86" INCH TOUCH LCD MODUL REAL PRODUKT Obraz

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface 3

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface 4

40 Pin 2,86-calowy wyświetlacz TFT LCD 376×960 HVGA Z ST7701SN Driver IC RGB Interface 5
